Реферат



Изобретение относится к технике разрушения горных пород в горной пром-сти и железобетонных, бетонных и т.п. монолитов в строительстве. Цель - повышение эффективности разрушения за счет увеличения раздвижки раздвижных щек (РЩ) и усилий их раздвижки. Цилиндрический корпус устройства образован по меньшей мере двумя продольными РЩ 3 с поперечными противонаправленными скосами на внутренних поверхностях и торцевыми фланцами со штуцерами подвода рабочего тела. В корпусе продольно и соосно установлен разделительный элемент (РЭ) 5, образующий между своими продольными поверхностями и внутренними поверхностями РЩ 3 продольные замкнутые полости по числу РЩ 3. В этих полостях расположены эластичные камеры расширения (КР) 6. В поперечном сечении РЭ 5 выполнен из составных частей по числу РЩ 3 с поперечными скосами на внутренних обращенных одна к другой поверхностях. Скосы наклонены один к другому в направлении от продольной оси корпуса. Между каждой РЩ 3 и обращенной к ней продольной поверхностью РЭ 5 попарно установлены вставки 7 трапецеидального поперечного сечения. Между составными частями РЭ 5 установлены дополнительные вставки 8 с образованием продольной полости между ними для установки дополнительной эластичной КР 9. При подаче рабочей среды в КР 9 последняя расширяется и перемещает вставки 8 до врезания в стенки отверстия монолита и раздвигает РЩ 3. В монолите образуется трещина. Затем среда подается в КР 6, которые, расширяясь, перемещают вставки 7. Раздвигаются наружные части 4 РЩ 3, увеличивая трещину монолита и разрывая арматуру в железобетоне. 10 з.п. ф-лы, 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.Я0„„1588868 (g }g Е 21 С 37/!О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTGPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4229927/23-03 (22) 29.04.87 (46) 30.08.90.Бюл,¹ 32 (71 ) Специализированный трест "Центрметаллургремонт по ремонту промышленных зданий и сооружений пред приятий черной металлургии Центрального района (?2) А.И.Песин и И,В.Чевакин (53) 622.232 (088.8) (56) Авторское свидетельство СССР № 1240121 кл. Е 21 С 37/06, 03.10.84.

Авторское свидетельство СССР № 1461921, кл, Е 21 С 37/06, 27.02.85. (54) УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ МОНОЛИТНЫХ ОБЪЕКТОВ

2 (57) Изобретение относится к техник разрушения горных пород в горной прои-сти и железобетонных, бетонных и т.п. монолитов в строительстве.

Цель — повышение эффективности разрушения эа счет увеличения раэдвижки разцвижных шек (РЩ) и усилий их раздвижки. Цилиндрический корпус устр-ва образован по меньшей мере двумя продольными РЩ 3 с поперечными противонаправленными скосами на вн тренних поверхностях и торцовыми фланцами со штуцерами подвода рабочего тела. В корпусе продольно и сооснз установлен разделительный элемент (РЭ) 5, образующий между своимн продольными поверхностями и внутренними поверхностями РЩ 3 продольные замкнутые полости по числу РЩ 3. В этих

1588868 полостях расположены эластичные камер i расширения (KP) 6. В поперечном сечении РЭ 5 выполнен из составных частей по числу РЩ 3 с поперечными скосами на внутренних обращенных од-. на к другой поверхностях. Скосы наклонены один к другому в направлении от продольной оси корпуса. Между каждой

PHj 3 и обращенной к ней продольной поверхностью РЭ 5 попарно установлены вставки 7 трапецеидального поперечного сечения. Мехду составными частями

РЭ 5 установлены дополнительные встав"

f5

Изобретение относится к технике разрушения горных пород в горной про- 20 мышленности и железобетонных, бетонных и т.п. монолитов в строительстве.

Целью изобретения является повыше.Ние эффективности разрушения за счет

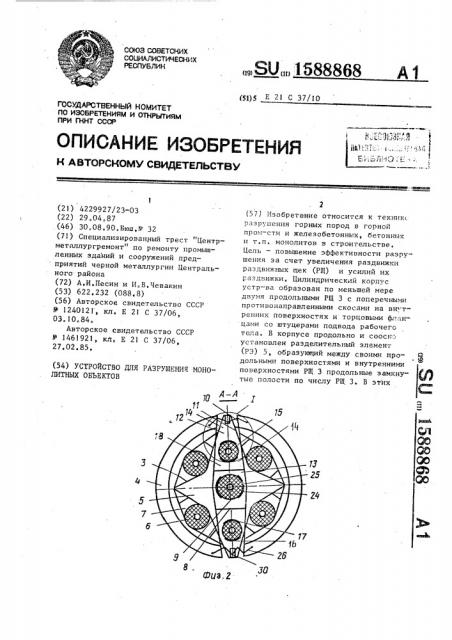

25 увеличения раздвижки щек и усилии их раздвижки, На фиг,! изображено устройство, .общий вид; на фиг.2 — сечение А-А на фиг.l (поперечный разрез устройства); на фиг.3 — 7 - узел I нHа фиг.2 (вари- 30 анты выполнения компенсаторов зазоров для поперечного раздвижения частей дополнительной вставки)", на фиг.8

Схема установки устройства в отверстии монолита, 35 °

Устройство для разрушения монолитных объектов содержит помещаемый в отверстии монолита 2 трубчатый корпус, стенки которого образованы продольно установленными,по меньшей ме- 40 ре, двумя раздвижными щеками 3, выполненными составленными по толщине и имеющими наружную часть 4. В корпусе продольно и соосно установлен разделительный элемент 5, образуюший 45 между своими продольными поверхностями и внутренними поверхностями щек 3 продольные замкнутые полости по числу щек, в этих полостях расположены эластичные камеры 6 расширения с встав-, ками 7 трапецеидального поперечного сечения по обе сч рроны камер 6, обращенными друг к другу большими основаниями и прилегающие наклонными гранями к поперечным противонаправленным 55 скосам на внутренних поверхностях щек и обращенным к ним про1 дольным поверхностям элемента 5. ки 8 с образованием продольной полости между ними для установки дополнительной эластичной КР 9. При подаче рабочей среды в KP 9 последняя расширяется и перемещает вставки 8 до врезания в стенки отверстия монолита и раздвигает РЩ 3. В монолите образуется трещина, Затем среда подается в

KP 6, которые, расширяясь, перемещают уставки 7. Раздвигаются наружные части 4 РЩ 3, увеличивая трещину монолита и разрывая арматуру в железобетоне, !0 з,п.ф-лы, 8.ил.

Элемент 5 в поперечном сечении выполнен из составных частей по числу щек 3, эти части имеют поперечные скосы на внутренйих обращенных друг к другу поверхностях, наклонных друг к другу в направлении от продольной оси корпуса. Между составными частями элемента 5 установлены дополнительные вставки 8 трапецеидального погеречного сечения по числу щек„ прилегающие наклонными боковыми гранями к скосам частей.

В продольных полостях между частями элемента 5 и основаниями вставок, 8 установлена, по меньшей мере, одна дополнительная эластичная камера 9 расширения.

Части элемента 5 установлены с воэможностью раздвижки в диаметрально противоположных направлениях.

Вставки 8 прилегают наклонными боковыми гранями i! к скосам 10 частей и обращены большими основаниями трапе-. ций поперечного сечения .к продольной оси корпуса. Каждая вставка 8 выполнена в поперечном сечении из двух частей 12 и 13, свободно сопряженных между собой по поверхности параллельной основаниям трапеции поперечного сечения соответствующей вставки. Часть. каждой вставки 8 с меньшим основанием трапеции поперечного сечения выполнена в поперечном сечении составной (из подчастей !4 )по линии, перпендикулярной основаниям этой трапеции и с продольной полостью для размещения вспомогательной эластичной камеры 15 расширения, ось которой лежит на этой линии, Во вставках 8 предусмотрены компенсаторы l6 и 17 зазоров между ее сос1588868 тавными частями, прилегающие основа ниями к наружной поверхности камеры

15.со .стороны сопряжения частей 12, 13 и подчастей !4.

Вставки-компенсаторы 16, 17 могут иметь в поперечном сечении дугообразную форму и находятся с двух диаметрально противоположных сторон камеры

15 перпендикулярно торцам 18 разъема подчастей 14 вставки 8. Компенсаторы

19,20 могут быть расположены друг против друга на торцах !8 подчастей 14.

Вставки-компенсаторы могут состоять из треугольных в поперечном се- !5 чении клиньев 21 или иэ клина 21 и прокладки 22.

При вариантах выполнения силового элемента, где компенсатором служит часть 13 вставки 8, установленная с д> возможностью взаимодействия поверхностью 23 плоскости разъема с эластичной камерой 15, поверхность 23 выполнена прямолинейной или корытообраэной, или клинообразной и сопрягается с подчастями 14 соответственно по этим контурам. Камера 9 в месте соприкосновения вставок 8 снабжена компенсаторами 24 зазоров, которые в соприкосновении с камерой 9 имеют в поперечном сечении дугообразную форму и находятся с двух диаметрально противоположных сторон камеры 9 перпендикулярно большим основаниям 25 вставок 8 (зазорам между ними ). !!1еки 3

35 зафиксированы пружинами 26. Камеры

6, 9, 15 снабжены штуцерами 27 для. подвода рабочего тела под давлением на торцовых фланцах корпуса. На одном из штуцеров 27 надета гайка-заг40 лушка 28. На торцах щек 3 установлены раздвижные ограждения 29. На меньших основаниях вставок 8 установлены эакалывающие элементы 30 из твердосплавного материала, например победи- 45 та с воэможностью вывода эа пределы корпуса при выдвижении вставок.

Устройство работает следующим образом. г

В пробуренные отверстия I монолита 2, например железобетона, устанавливают устройства в необходимых количествах, согласно расчету, соединив их между собой последовательно, тогда гайка-заглушка 28 устанавливается только в нижнем устройстве.

При подаче рабочей среды от гидравлической станции (не показана) через штуцер 27 в камеру 9 последняя расширяется и перемещает вставки 8 до вреэания меньшим основанием с элементами 30 в стенки отверстия 1 монолита 2, а также раздвигает щеки

3. В монолите 2 образуется трещина, Затем среда от гидравлической станции подается через штуцер 27 в эластичные камеры 6, последние расширяются и перемещеают вставки 7, что раздвигает наружные части 4 щек 3, увеличивая трещину монолита 2 и растягивая арматуру в железобетоне, Подается рабочая среда от гидравлической станции (на чертеже не показана ) через штуцер 27 в камеры 15, раздвигая подчасти 14 вставок 8, которые раздвигают щеки 3, что обе<печивает дальнейшее расширение трещ;— ны и разрыв арматуры в железобетоне, При выполнении компенсаторов в виде клина 2! или клинообразной поверхно .— .ти 23 подчасти 14 также дополнительно создаются усилия на подчасти 14 вставок 8 для их дополнительного перемещения.

При снятии давления щеки 3 приходят в свое первоначальное положение под действием пружины 26, Устройство устанавливают в следующее отверстие монолита и цикл повторяется. формула и э о б р е т е н и я

1, Устройство для разрушения монолитных объектов, включающее цилинд- рический корпус, образованный по меньшей мере двумя продольными раздвижными щеками с поперечными противонаправленными скосами на внутренних поверхностях и торцовыми фланцами со штуцерами подвода рабочего тела, разделительный элемент, продольно и соосно установленный в корпусе, образующий между продольными поверх" ностями и внутренними поверхностями раздвижных щек продольные замкнутые полости по числу этих щек, вставки трапецеидального поперечного сечения, попарно установленные между каждой раздвижной щекой и обращенной к ней продольной поверхностью разделительного элемента, обращенные друг к другу большими основаниями. трапеций и прилегающие боковыми гранями трапеций к скосам раздвижных щек и обращенным к ним продольным поверхностям разделительного элемента, эластичные камеры расширения, установленные в

1588868 продольных полостях между раздвижне 1 ми щекамн„разделительным элементом и вставками и сообщенные со штуцера-.

MH подвода рабочего тела, а т л и—

5 ч а ю щ е е с я тем, чта, с целью повышения эффективности разрушения за счет уве)1нчен!1я раздвижки щек и усилий их разД13ижки > устрОйства снаб жено дополнительными вставками трапе- 1Г> цеидальнагa поперечине>го сечения IIO числу раздвижных щек и по меньшей мере одной дополнительной эластичной камерой р асши1) ения Г1pH этом раздели тельный элемент в поперечном сечении вь)полнен из составных частей па числу раздвижных щек, е".о составные части имеют папере ные скосы на внутренних обращенных одна к другой поверхностях, наклонные друг к другу в нап- оо рэвлении от продольной ссн Kaprxgcn> причем дополнительные вставки установлены между составными частями разделительного элемента с Образованием продольной полости между ними для 25 устана>зки дапалнитю1ьной эластичной камеры раси!ирения„обращены бо>тьши-.

Ми Осна13аниями к прО паля ной Оси Kop""

ПУСа H П>)11ЛОЖЕНЫ GOKGI3b!!<,:I ГРаНЯМИ К попер::- -ным скосам внутре-.них поверх-!

Гостей сос тавных ча тей разделитель-. ного элемента„

2. Устро>>ство по п.,1, а т л и

Ч B Ki Щ Е Е C 11 . т ЕМ ЧтO P,ana)XIIHтЕЛЬные вставки. снаб)жены закалывающими элементами, установлен!11..>МГ>- на их мень-. ших основаниях с возможпаст>ыо вывода

I за llpеделы карпуc>1 и!)т.; Is11IHH)rrени11 этих вставок.

3. Уст1)ойство па П.I, о т л и — д ч а ю щ е е с я тем, чта она снабжена компенсаторами зазоров между обращенными друг к другу балыцими основаниями трапеций поперечных сечений дополнительных вставок. 45

6,. Устройства па П.3, о т л и— ч а и щ е е с я тем, чта компенсаторы зазоров выполнены н виде прокладок дугообразного поперечного сечения, установленных на наружной паверхнос- ;П ти дополнительной эластичной камеры расширения со стороны ",азаров между б1)льшими основаниями трапеций поперечных сечений дополнител1 ных вставо <, б .)., Устройство па г.„1, о т л и— ч а ю щ е е с Я тем чт0 ÎHo с1>аб же Io вс>1амагательны 1и эластичными ка-. м."рами расш!зрени>3 I!o чи .Пу дополни"" тельных вставок, а каждая дополнительная вставка выполнена в поперечном сечении из двух частей, свободно сопряженных между собой по поверхности параллельной основаниям трапеции поперечного сечения соответствующей вставки, часть каждой дополнительной вставки с меньшим основанием трапеции поперечного сечения выполнена в поперечном сечен!!и составной по линии, перпендикулярной основаниям этой трапеции и с продольной полостью для размещения вспомогательной эластичной камеры. расширения, ось которой лежи; на этой линии, 6. Устройство па п,5, о т л и-ч а ю щ е е с я тем, что кэ:.:Дая дополнительная вставка снабжена компенсаторами зазоров между ее составными част1 ми, прилегающими основаниями к наружной поверхности вспомогательной эластичной камеры расширения со стороны поверхностей сопряжения частей этих вставок между собой, 1

7. Устройство по п.6, а т л и— ч а >о щ е е с я тем, что компенсаторы зазоров выполнены в виде вставок дугообразного поперечного сечения, 8. Устройство по п.6, о т л ич а ю щ е е с я тем, чта компенсатоpbl зазоров выпс>лнены в виде вставок треугольного поперечного сечения, при этом внутренние поверхности частей дополнительных вставок выполнены со скосами, прилега1ощими к наклонным граням встаьок треугольного поперечного сечения.

9. Устройство па пп.6 и 8, о т л и ч а ю щ е е с я тем, что вставки треугольного поперечного сечения установлены по обе стороны вспомогательной эластичной камеры расширения

rro линии, перпендикулярной основани" ям трапеции поперечного сечения соответствующей дополнительной вставки.

11>, УстрайствО па пппб = 8 О т л и ч а 1о щ е е с я тем, что вставка треугольного поперечного сечения установлена по линии, перпендикулярной основаниям трапеции поперечного сечения соатветству>ошей дополнительной вставки са старо)гы ее меньшего основа)ГИЯ, а вставка дугообразного поперечного сечения установлена с противоположной стороны соответствующей вспомогательной эластичной камеры расширения.

1588868

1О

11. Устройство по п.6, о т л и— ч а ю щ е е с я тем, что компенсаторы зазоров между двумя частями каждой дополнительной вставки выполиены в виде поперечных краевых прилегающих друг к другу скосов вдоль краев сопрягаемых между собой поверхностей этих частей.
