Инжекционная горелка

Инжекционная горелка

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике, может быть использовано в топках котлов и печей при сжигании газообразного топлива и позволяет повысить экономичность путем расширения диапазона регулирования процесса смешения и сжигания топлива. К смесительной камере 1 предвключено воздушное сопло 2, установленное с возможностью поворота вокруг оси, с которым через пальцы 9 взаимодействует регулирующее кольцо 8, установленное внутри газового коллектора 3, расположенного вокруг камеры 1. Коллектор 3 сообщен с камерой 1 тангенциальными соплами 5, образующими завихритель. Выходной срез 6 сопла 2 размещен по ходу воздуха за завихрителем и образует в камере 1 кольцевой зазор 7. При работе горелки газ из коллектора 3 через сопла 5 закрученным потоком поступает в камеру 1 и через сопло 2 инжектирует воздух. Путем поворота сопла 2 через пальцы 9 воздействуют на кольцо 8, которое перемещается и открывает или закрывает проходное сечение сопл 5, чем обеспечивается регулирование процесса смешения и сжигания топлива и повышается экономичность работы горелки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5! (4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ . ыз

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4486418/24-06 (22) 26.09.88 (46) 30.08.90. Бюл. № 32 (71) Ремонтно-механический завод Министерства жилищно-коммунального хозяйства

АЗССР (72) М. Л. Миркин (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР № 787792, кл. F 23 D 14/04, 1977. (54) ИНЖЕКЦИОННАЯ ГОРЕЛКА (57) Изобретение относится к теплоэнергетике,;=мажет быть использовано в топках котлов и печей при сжигании газообразного топлива и позволяет повысить экономичность путем расширения диапазона регулирования процесса смешения и сжигания топлива. К смесительной камере 1 предвключено воздушное сопло 2, установленное с воз„„Su„„158 91 а 1 можностью поворота вокруг оси, с которым через пальцы 9 взаимодействует регулирующее кольцо 8, установленное внутри газового коллектора 3, расположенного вокруг камеры

1. Коллектор 3 сообщен с камерой 1 тангенциальными соплами 5, образующими завихритель. Выходной срез б сопла 2 размещен по ходу воздуха за завихрителем и образует в камере 1 кольцевой зазор 7. При работе горелки газ из коллектора 3 через сопла 5 закрученным потоком поступает в камеру 1 и через сопло 2 инжектирует воздух. Путем поворота сопла 2 через пальцы 9 воздействуют на кольцо 8,. которое перемещается и открывает или закрывает проходное сечение сопел 5, чем обеспечивается регулирование процесса смешения и сжигания топлива и повышается экономичность работы горелки. 2 ил.

1588991

Формула изобретения

Фиг.2

Составитель А. Шиков

Реда ктор М. Келеме ш Текред А. Кравчук Корректор О. Кравцова

Заказ 2527 Тираж 453 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! !3035, Москва, Ж вЂ” -35, Раушская наб., д. 4/5

Производственно-издательский комбинат «ПатеflT», г. Ужгород, ул. Гагарина, !О!

Изобретение относится к теплоэнергетике и может быть использовано в топках котлов и печей при сжигании газообразного топлива.

Цель изобретения — повышение экономичности путем расширения диапазона регу5 лирования процесса смешения и сжигания топлива.

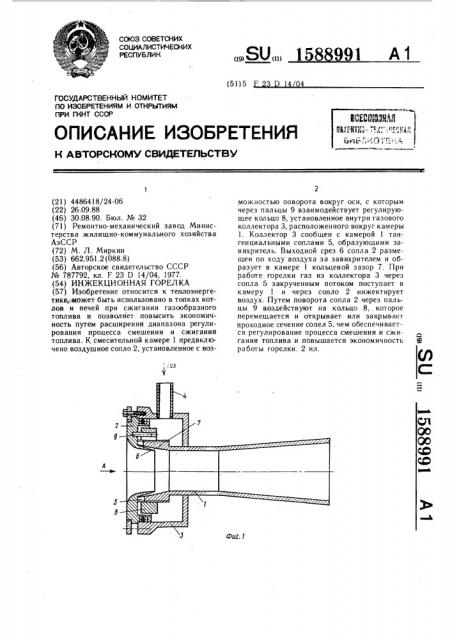

На фиг. 1 изображена горелка, продольный разрез; на фиг. 2 — вид А на фиг. 1. 10

Инжекционная горелка содержит смесительную камеру 1 с предвключенным воздушным соплом 2, установленным с возможностью поворота вокруг продольной оси.

Вокруг камеры 1 расположен газовый коллектор 3 с подводящим патрубком 4, сообщенный с камерой 1 с помощью тангенциальных сопел 5, размещенных в зоне выходного участка воздушного сопла 2 с образованием завихрителя. Выходной срез 6 воздушного сопла 2 размещен по ходу возду- 20 ха за завихрителем, образованным соплами

5, и образует в смесительной камере 1 кольцевой зазор 7.

Внутри газового коллектора 3 на наружной поверхности смесительной камеры 1 расположено регулирующее кольцо 8, установ25 ленное с возможностью осевого перемещения и перекрытия проходных сечений сопел 5.

Регулирующее кольцо 8 с помощью пальцев 9 взаимодействует с воздушным соплом 2.

Горелка работает следующим образом.

Газ из коллектора 3 через тангенциальные сопла 5, где он приобретает необходимую скорость и закручивается, поступает в смесительную камеру 1 и через воздушное сопло 2 инжектирует воздух. При изменении свойств газа регулируется площадь проходного сечения газовых сопел 5.

Для этого воздушное сопло 2 поворачивается вокруг оси камеры 1 и через пальцы 9 поворачивает регулирующее кольцо 8, которое, перемещаясь, открывает или закрывает проходное сечение сопел 5, чем обеспечивается регулирование процесса смешения и сжигания топлива и повышается экономичность работы горелки.

Инжекционная горелка, содержащая смесительную камеру с предвключенным воздушным соплом, установленным с возможностью поворота вокруг оси, и расположенный вокруг смесительной камеры газовый коллектор, сообщенный с ней с помощью сопел, размещенных в зоне выходного участка воздушного сопла, отличающаяся тем, что, с целью повышения экономичности путем расширения диапазона регулирования процесса смешения и сжигания топлива, внутри газового коллектора на наружной поверхности смесительной камеры расположено регулирующее кольцо, установленное с возможностью осевого перемещения и перекрытия проходных сечений сопел газового коллектора и взаимодействующее с воздушным соплом с помощью пальцев, жестко скрепленных с последним, причем сопла газового коллектора выполнены тангенциальными.
