Реферат



Изобретение относится к гелиотехнике, в частности к устройствам фокусирования солнечного излучения. Цель - упрощение конструкции. Устройство содержит двухосно-ориентируемый концентратор (К) 1 и полый световод с тремя последовательно расположенными и оптически сопряженными участками (У) 2-4, входной торец первого из которых закреплен на К 1 в фокальной зоне. Первый и второй У 2, 3 имеют дугообразную форму, их входные торцы расположены во взаимно перпендикулярных плоскостях, перпендикулярных каждой из осей 5 и 6 ориентации К 1, причем У 2-4 телескопически сочленены между собой. 2 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (n) 05 А1 (S>)S F 24 3 2/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР (21) 4606861/24-06 (22) 19.09.88 (46) 30.08.90„ Бюл. Ь - 32 (71) Дагестанский филиал Государственного научно-исследовательского энергетического института им. Г.M.Êðæèæàíîâñêîão (72) П.И.Исаев (53) 662.997(088„8) (56) Патент CIIIA Р 4373514, кл. 126-438, опублик. 1983. (54) УСТРОЙСТВО ФОКУСИРОВАНИЯ СОЛНЕЧНОГО ИЗЛУЧЕНИЯ (57) Изобретение относится к гелиотех2 нике, в частности к устройствам фокусирования солнечного излучения. Цель— упрощение конструкции. Устройство содержит двухосно-ориентируемьп» концентратор (К) 1 и полый световод с тремя последовательно расположенными и оптически сопряженными участками (У) 2-4, входной торец первого из которых закреплен на К 1 в фокальной зоне. Первый и второй У 2,3 имеют дугообразную форму, их входные торцы расположены во взаимно перпендикулярных плоскостях, перпендикулярных каждой из осей 5 и 6.ориентации К 1, причем У 2-4 телескопически сочленены между собой. 2 ил. Ф

1 589() 05

Составитель П,Шендерович

Редактор М.Келеме»п Техред А Крав »7»» Ксрректор Э .Нончакова

Заказ 2528

Тираж 557

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям нри ГЕНТ СССР

113035, Москва, 8-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, у i. Гагарина, 101

Изобретение относится к гелиотехнике, в частности.к устройствам фокусирования солнечного излучения при помощи световодов.

Цель изобретения — упрощение конструкции.

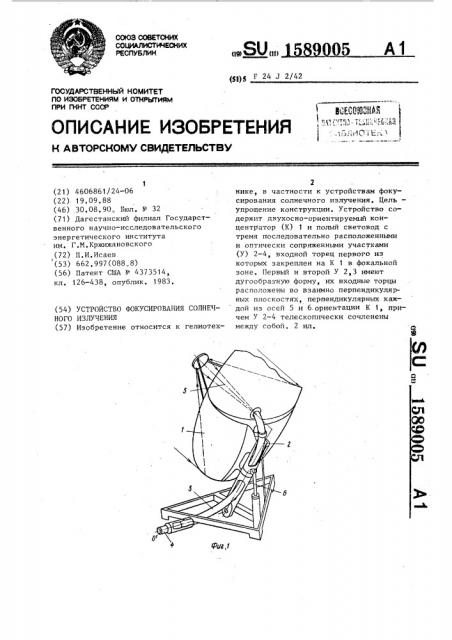

На фиг.1 показана конструктивная схема устройства фокусирования солнечного излучения; на фиг.2— 10 узел крепления участков световода устройства.

Устройство фокусирования солнечного излучения содержит двухосно-ориентируемый концентратор 1(фиг.1) и полый .световод с тремя последовательно расположенными и оптически сопряженными участками 2-4, входной торец первого из которых ориентирован по потоку концентрированного излучения. 20

Первый ц второй участки 2 и 3 соответственно имеют дугообразную фор.му, их выходные торцы расположены во вэаимноперпендикулярных плоскостях, перпендикулярных каждой иэ осей 5 и 25 . 6 ориентации концентратора 1, причем участки 2-4 (фиг.1 и 2) телескопически сочленены между собой, а входной торец первого из них закреплен на концентраторе 1 в его фокальной зоне. Концентратор 1.выполнен двухзеркальным.

В местах сочленения участков 2-4 (фиг.2) установлены конические центрирующие кольца 7. Кроме того, име-: ется направляющая муфта 8. На участках изгиба световода может быть нанесено зеркальное покрытие.

Устройство фокусирования солнечного излучения работает следующим образом.

Поток излучения от концентратора

1 поступает в световод, изгиб которого обеспечивает минимальное поглощение излучения. При ориентации концентратора 1 на Солнце концы участков 2 и 3 световода имеют только вращательное движение, совпадающее с вращательным дв»»жением концентратора

1 относительно соответствующих осей

5 и 6, Предложенное устройство обеспечивает мнннмальньп» разогрев световода при высоких плотностях передаваемого потока излучения.

Формула и э о б р е т е н и я

Устройство фокусирования солнечного излучения, содержащее двухосноориентируемьп» концентратор и польп» световоц с тремя последовательно расположенными и оптически сопряженными участками, входной торец первого из которых ориентирован по потоку концентрированного излучения о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, первьп» и второй участки имеют дугообразную форму, их выходные торцы расположены во взаимно перпендпкулярнь»х плоскостях, перпендикуляр»»ьгх каждой из осей ориентации концентратора, причем участки телескопически сочленены между собой, а входной торец первого иэ них закреплен на концентраторе в его фокальной зоне.
