Способ определения силы и устройство для его осуществления

Способ определения силы и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для измерения статических усилий. Целью изобретения является повышение точности измерения силы. На мост, образованный тезорезисторами, подается питание от источника постоянного тока. Измеряемую силу P прикладывают к силовводящему стержню 7 и через него к упругому элементу 2 сжатия, измеряют выходной сигнал мостовой схемы. После этого с помощью домкрата 5 поднимают цилиндр-опору к краю внутреннего цилиндра, с помощью домкрата 6 разгружают элемент 2 сжатия, вторично измеряют выход сигнал мостовой схемы. О значении измеряемой силы судят по сумме первого и второго измерений, при этом компенсируется погрешность, вызванная ползучестью. 2 с.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 G 01 1 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4480278/24-10 (22) 07.06.88 (46) 30.08.90. Бюл. № 32 (72) Е. Н. Заржицкая и В. Б., Шумилов (53) 531.781 (088.8) (56) Helwing R. Vergleichmessungen an

Kraftnormalmespeinrich — fungen. — «1nd.—

Anz.x. 1986, 108, № 75,26-29.

Заявка ФРГ № 2740685, кл. G 01 L 1/22, 1979. (54) СПОСОБ ОПРЕДЕЛЕНИЯ СИЛЫ И

УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к измерительной технике и может быть использовано для измерения статических усилий. Целью изоб„.Я0„„, 1589084 А 1

2 ретения является повышение точности измерения силы. На мост, образованный тензорезисторами, подается питание от источника постоянного тока. Измеряемую силу

P прикладывают к силовводящему стержню

7 и через него к упругому элементу 2 сжатия, измеряют выходной сигнал мостовой схемы. После этого с помощью домкрата 5 поднимают цилиндр-опору к краю внутреннего цилиндра, с помощью домкрата 6 разгружают элемент 2 сжатия, вторично измеряют выходной сигнал мостовой схемы. О значении измеряемой силы судят по сумме первого и второго измерений, при этом компенсируется погрешность, вызванная ползучестью. 2 с.п.флы, 1 ил

1589084

Формула изобретения

Составитель Н. Егорова

Редактор E. Коп;а Техред А. Кравчук Корректор М. Пожо

Заказ 2532 Тираж 475 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к измерительной технике и может быть использовано для измерения статических усилий.

Целью изобретения является повышение точности измерения силы за счет компенсации погрешности, вызванной ползучестькз.

Способ измерения силы заключается в определении деформации нагруженных упругих элементов растяжения и сжатия с одновременной компенсацией деформации, вызванной ползучестью. Упругие элементы поочередно нагружают, при этом при нагружении одного упругого элемента разгружается

Другой, определяют разность деформации каждого упругого элемента до нагружения и после и о значении приложенной силы су- 15 дят по сумме этих двух измерений.

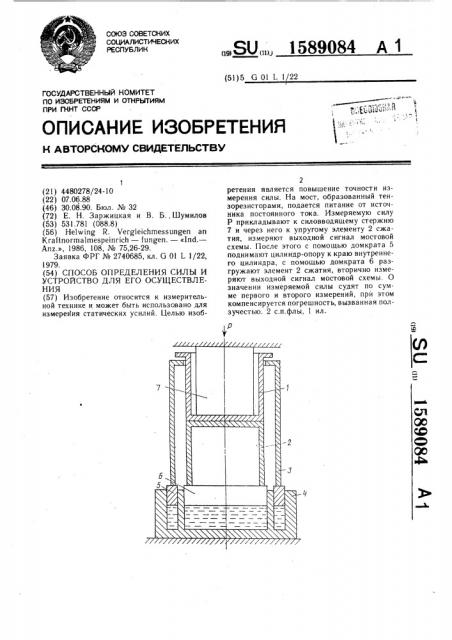

На чертеже изображена схема устройства для осуществления способа измерения силы.

Устройство для осуществления способа измерения силы содержит два упругих элемента растяжения 1 и сжатия 2 с установленными на них тензорезисторами, концентрично с ними расположенный внешний цилиндр-опору 3. Устройство поочередного перегружения упругих элементов выполнено в виде двух концентрически расположенных в одном корпусе 4 домкратов 5 и 6. Внутрь упругого элемента 1 растяжения входит силопередающий стержень 7.

Тензорезисторы закрепленные на каждом упругом элементе, включены в диаго- ЗО нально противоположные плечи моста.

Между торцом внешнего цилиндра-опоры

3 и расположенным в верхней части упругого элемента 1 фланцем должен быть зазор, чтобы при нагружении упругого элемента 2

Сжатия силовое воздействие не передавалось на упругий элемент 1 растяжения.

Способ измерения силы осуществляют следующим образом.

На мост, образованный тензорезистора. ми, подается питание от источника постоянного тока. Измеряемую силу Р приклады вают к силовводящему стержню 7 и через него к упругому элементу 2 сжатия, затем измеряют выходной сигнал мостовой схемы. После этого с помощью домкрата 5 поднимают цилиндр-опору 3 к краю внутреннего цилиндра 1, с помощью домкрата 6 разгружают внутренний цилиндр 2, вторично измеряют выходной сигнал мостовой схемы.

О значении измеряемой силы судят по сумме первого и второго измерений.

1. Способ определения силы, заключающийся в определении деформации нагруженных упругих элементов растяжения и сжатия, отличающийся тем, что, с целью повышения точности за счет компенсации погрешности, вызванной ползучестью, упругие элементы поочередно нагружают, при этом при нагружении одного упругого элемента синхронно разгружают другой, определяют разность деформации каждого упругого элемента до нагружения и после, а величину приложенной силы определяют по сумме этих двух измерений.
