Способ контроля теплового разрушения материалов

Способ контроля теплового разрушения материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю материалов, находящихся под тепловым воздействием, и может быть использовано для контроля дефектов по сигналам акустической и электромагнитной эмиссии. Цель изобретения - расширение функциональных возможностей и повышение достоверности за счет параллельной регистрации сигналов электромагнитной и акустической эмиссии. При нагревании образца регистрируют каждый из двух типов эмиссионных сигналов. Определяют координаты фронта разрушения по времени запаздывания сигналов акустической эмиссии относительно сигналов электромагнитной эмиссии и интенсивность роста трещин по скачкам градиента энергии сигналов.

СОЮЗ С0ВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 G Ot И 29/04

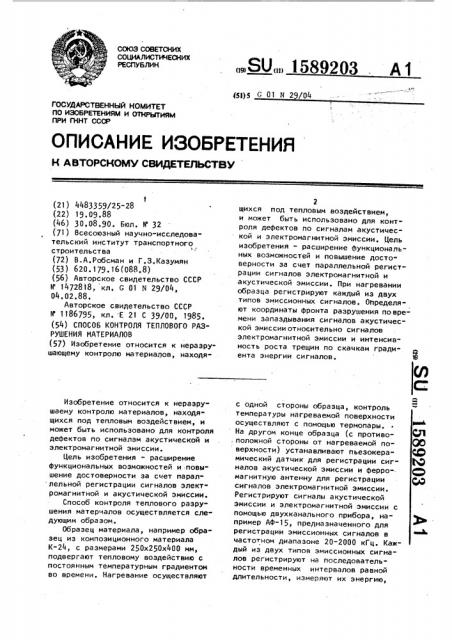

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4483359/25-28 (22) 19.09.88 (46) 30.08.90. Бюл. N 32 (71) Всесоюзный научно-исследовательский институт транспортного строительства (72) В А.Робсман и Г.З.Казумян (53) 620.179.16(088.8) (56) Авторское свидетельство СССР

N 1472818, кл. G Ol N 29/04, 04.02.88.

Авторское свидетельство СССР

N 1186795, кл. E 21 С 39/00, 1985. (54) СПОСОБ КОНТРОЛЯ ТЕПЛОВОГО РА3РУШЕНИЯ МАТЕРИАЛОВ (57) Изобретение относится к неразрушающему контролю материалов, находя"

Изобретение относится к неразрушаему контролю материалов, находящихся под тепловым воздействием, и может быть использовано для контроля дефектов по сигналам акустической и электромагнитной эмиссии.

Цель изобретения - расширение функциональных возможностей и повышение достоверности за счет парал лельной регистрации сигналов электромагнитной и акустической эмиссии.

Способ контроля теплового разрушения материалов осуществляется следующим образом.

Образец материала, например образец из композиционного материала

К-24, с размерами 250х250х400 мм, подвергают тепловому воздействию с постоянным температурным градиентом во времени. Нагревание осуществляют

„Л0„„1589203 А 1

2 щихся под тепловым воздействием, и может быть использовано для контроля дефектов по сигналам акустической и электромагнитной эмиссии. Цель изобретения - расширение функциональных возможностей и повышение достоверности за счет параллельной регистрации сигналов электромагнитной и акустической эмиссии. При нагревании образца регистрируют каждый из двух типов эмиссионных сигналов. Определяют координаты фронта разрушения по времени запаздывания сигналов акустической эмиссии относительно сигналов электромагнитной эмиссии и интенсивность роста трещин по скачкам градиента энергии сигналов ° с одной стороны образца, контроль температуры нагреваемой поверхности осуществляют с помоц ью термопары.

На другом конце образца (с противо, положной стороны от нагреваемой поверхности) устанавливают пьезокерамический датчик для регистрации сигналов акустической эмиссии и ферро-. магнитную антенну для регистрации сигналов электромагнитной эмиссии.

Регистрируют сигналы акустической эмиссии и электромагнитной эмиссии с помощью двухканального прибора, например АФ-15, предназначенного для регистрации эмиссионных сигналов в частотном диапазоне 20-2000 кГц. Каждый из двух типов эмиссионных сигналов регистрируют на последовательности временных интервалов равной длительности, измеряют их энергию, 1589203

Определяют время запаздывания между

Сигналами акустической и электромагнитной эмиссии. Определяют величины скачков градиента энергии сигналов акустической эмиссии, по их увеличению судят об интенсивности роста трещин на границе фронта разрушения,.

flo времени запаздывания сигналов акустической эмиссии относительно сигналов электромагнитной эмиссии судят о координатах и скорости переМещения фронта разрушения.. том, что материал нагревают, регистрируют сигналы электромагнитной эмиссии, анализируют изменение из параметров во времени и по ним судят об интенсивности роста трещин на границе фронта разрушения, о т л и ч ашийся тем, что, с целью расширения функциональных возможностей и повышения достоверности, дополнительно регистрируют сигналы акустической эмиссии для каждого их двух типов эмиссионных сигналов, зафиксированных на последовательности временных интервалов равной длительности, измеряют их энергию, определяют время запаздывания между сигналами акустической и электромагнитной эмиссий, об интенсивности роста трещин на границе фронта разрушения судят по увеличению скачков градиента энергии сигналов акустической эмиссии, а о координатах и скорости перемещения фронта разрушения - no времени запаздывания сигналов акус тической эмиссии относительно сигналов электромагнитной эмисии.

Таким образом, предложенный способ позволяет расширить функциональные возможности и повысить достоверность контроля за счет определения координат фронта разрушения и интенсивности роста трещин по параллельно регистрируемым сигналам электромагнитной и акустической эмиссии.

Формула изобретения

Способ контроля теплового разрушения материалов, заключающийся в

Составитель К.Хилков

Техред л. Олийнык Корректор Т.Малец

Редактор И.Келемеш

Заказ 2538 Тираж 504 . Подписное

ВИИИПИ Государственного комитета по изрбретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35„ Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 1)1
