Реферат



Изобретение относится к оптическому приборостроению и позволяет расширить эксплуатационные возможности проекционных устройств. Изображение объекта, размещенного на предметном столике 5, формируется объективом 4 на электрически управляемый транспарант 3, установленный на одном конце штанги 7, на другом конце которой расположена призма 6, размещенная на оптической оси проекционного объектива 2. Осветитель 1 через объекив 2 и отклоняющую грань призмы 6 освещает предметный столик 5. В качестве транспаранта 3 использована жидкокристаллическая реверсивная регистрирующая структура. Изображение объекта, записанного на транспаранте 3, проецируется объективом 2 на экран 14 при введении транспаранта 3 на оптическую ось объектива 2 и вывода с нее призмы 6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 03 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг. /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4463828/24-10 (22) 21.07.88 (46) 30.08.90.Бюл, Р 32 (72) Ф.Л.Владимиров, И.Е.Моричев, .Н,И.Плетнева и Е,А.Морозова (53) 778.14 (088.8) (56) Бегунов Б.Н. Геометрическая .оптика. M. Из-во ИГУ, 1961, с.229-231 °

Диапроектор "Пеленг 500K".

Руководство по эксплуатации

0382.00.00.000 — 03 РЭ, г,Рогачев, завод "Диапроектор", 1982, (54) ПРОЕКЦИОННОЕ УСТРОЙСТВО (57) Изобретение относится к оптическому приборостроению и позволяет расширить эксплуатационные возможносÄÄSUÄÄ 1589248 А 1

2 ти проекционных устройств. Изображение объекта, размещенного на предметном столике 5, формируется объективом 4 на электрически управляемый транспарант 3, установленный на одном конце штанги 7, на другом конце которой расположена призма 6, размещенная на оптической оси проекционного. объектива 2. Осветитель через объектив 2 и отклоняющую грань призмы

6 освещает предметный столик 5. В качестве транспаранта 3 использована жидкокристаллическая реверсивная регистрирующая структура. Изображение объекта, записанного на транспаранте 3, проецируется объективом 2 на экран 14 при введении транспаранта 3 на оптическую ось объектива 2 и выводе с нее призмы б. 2 ил.

1589248

Изобретение относится к оптическому приборостроению,.а именно к приборам, предназначенным для аудионизуальных целей.

Цель изобретения — расширение

5 эксплуатационных возможностей.

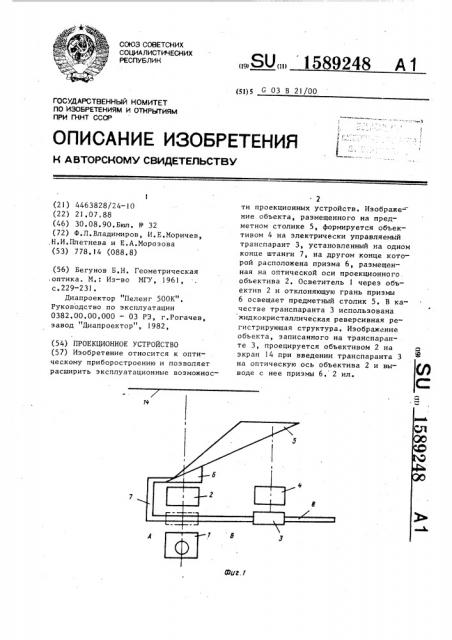

На фиг.l изображена схема проекционного устройства; на фиг„2 — электрически управляемый транспарант.

Проекционное устройство содержит осветительную систему 1 состоящую из конденсора с проекционной лампой и отражателем, проекционный объектив 2, размещенный в кадровом окне электрически упранляемый транспарант 3 в виде реверсивной регистрирующей структуры типа фотопронодник— жидкий кристалл, объектив 4 для переноса проектируемого изображения объекта, размещенного на предметном столике 5,установленном в плоскости объекта объектива 4,на транспарант 3, установленный в плоскости иэображения объектива 4, а также оптическую приз- 25 му 6, установленную за проекционным объективом 2 на оптической оси и отклоняющей гранью направляющую световой поток на предметный столик 5.

Транспарант 3 имеет дна фиксированных положения: А — соосное с объективом 2 и осветителем и Б — соосное с объективом 4, Транспарант 3 и призма 6 размещены на концах изогнутой штанги ? и перемещаются синхронно посредствам ручки 8.

Электрически управляемый транспарант 3 представляет собой многослойную систему (фиг.2 ), заключенную между двумя стеклянными подложками 9, . 4 на внутренние стороны которых нанесены прозрачные проводящие покрытия 10.

На проводящее покрытие 10 одной иэ подложек 9 нанесен слой 1! фотопроводника, Между слоем 11 фотопронодни- 45 ка и проводящим покрытием другой подложки 9 12 жидкого кристалла, толщина которого задается диэлектрическими прокладками 13,0оРдинение стеклянных пластин 9 гермети50 зированно.

Принцип работы транспаранта 3 сводится к следующему. Напряжение питания, приложенное к прозрачным электродам 10 распределяется между слоями

5с фотопроводника 11 и жидкого кристалла

l2. Сопротивления слоев 11 и !2 выбраны таким образом, что приложенное напряжение без засветки н. основном падает на слое 11 фотог1ронодника, не изменяя исходной ориентации молекул жидкого кристалла 12, При проектировании иэображения на фотопронодник 11, вследствие изменения его пронодимости происходит пространственное перераспределение напряжения между слоями фотопроводника !I u жидкого кристалла 12 н результате чего на слое 12 жидкого кристалла создается потенциальный рельеф, соответствующий распределению освещенности на слое ll фотопроводника. Этот рельеф локально управляет оптическими свойствами жидкого кристалла 12, формируя н нем соотнетстнующее изображение..Считывающий свет, проходя через структуру, моделируется н соответствии с входным иэображением.

Для функциониронания и предлагаемом проекционном устройстве существенно, чтобы структура фотопронодник

1.1 — жидкий .кристалл 12 обладала способностью > запоминать оптические изображения. Такая способность может быть реализована путем использования н качестве модулирующей среды жидкого кристалла 12 с бистабильной электрооптической характеристикой, например, смектических А жидких кристаллов с положительной анизотропией диэлектрической проницаемости, В этих жидких кристаллах имеет место эффект управляемой электрооптической памяти, суть которого состоит н том, что оптически прозрачная гомеотропная структура под действием низкочастотного электрического поля в результате электрогидродинамической неустойчивости переходит н сильно рассеивающую свет конфокальную текстуру. Причем оба состояния из-за особенностей вязкоупругих свойств смектиков А являются квазиустойчиными и могут сохраняться достаточно долго (более 1 год» „

Переход из рассеивающего состояния в прозрачное осуществляется н результате конфокально-гомеотропного перехода под действием высокочастотного напряжения (2 кГ ц).Времена переключения из прозрачного состояния н рассеивающее и наоборот при управляющих напряжениях 70-100 В меltpp. I с °

Проекционное устройство работает следующим образом.

5 15892

Объект, например, изображение на прозрачном носителе, которое необходимо спроектировать на экран 14, помещается на предметном столике 5 перед объективом 4. Транспарант 3

5 перемешается в положение Б. Призма 6 отклоняет световой пучок, выходящий из объектива 2, направляя его на предметный столик 5. Объектив 4 Формирует в плоскости фотопроводника 11 транспаранта 3 иэображение объекта.

После этого осуществляется запись путем подачи соответствующего напряжения на транспарант 3. Затем транспарант 3 с записанным на слое жидкого кристалла 12 иэoápажением перемещает— ся в положение А и записанное изображение проектируется на экран 14. Для записи другого изображения предыду- 20 щее изображени стирается путем подачи на транспарант 3 высокочастотного напряжения (2 кГц), после чего можно повторить цикл записи.

Предлагаемое проекционное устрой- 25 ство является универсальным в том смысле, что позволяет проектировать на экран 14 не только непрозрачные (рассеивающие) объекты, но и прозрачные (например слайды ), размещенные в

48 б кадровом окне. Устройство также позволяет проектировать на экран 14 результат записи двух и более объектов путем последовательной их регистрации на транспаранте 3. формула изобретения

Проекционное устройство, содержащее размещенные на оптической оси осветительную систему, кадровую рамку и проекционный объектив, о т л ич а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, оно снабжено дополнительным объективом, призмой, расположенной sa основным объективом, и электрически управляемым транспарантом в виде реверсивной регистрирующей структуры, состоящей из фотопроводника, смектического жидкого кристалла и подложек с прозрачными проводящими покрытиями, при этом призма и электрически управляемый транспарант связаны между собой изогнутой штангой и установлены с воэможностью возвратно-поступательного перемещения перпендикулярно оптическим осям основного и дополнительного объективов.
