Генератор импульсов

Генератор импульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к электронике и может быть использовано в генераторах различного назначения, а также в магнитно-модуляционных устройствах. Целью изобретения является улучшение формы выходных импульсов генератора при одновременном повышении КПД генератора. Генератор импульсов содержит трансформатор 1, ключи 2 и 3, конденсаторы 4 и 5, дополнительные ключи 6 и 7, диоды 8 - 13, резисторы 14 и 15. Транзисторные ключи 2 и 3 включены по схеме с общим эмиттером и имеют нагрузкой первичную обмотку трансформатора. Предложенный генератор можно использовать по схеме с противоположной полярностью полупроводниковых элементов и источника питания. При этом транзисторы могут быть выбраны с допустимым напряжением, намного превышающим напряжение питания. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ивЬОаи

А1 (51)5 Н 03 К 3 16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О 1 НРЫТИЯМ

ПРИ ГКНТ СССР (21) 4385815/24-21 (22) 26.01.88 (46) 30.08.90. Бюл. - 32 (75) О.Д. Лобунец (53): 621.318(088.8) (56) Найвельт Г.С. и др. Источйики электропитания радиоэлектронной аппаратуры: Справочник. — М.: Радио и связь, 1986, с. 364.

Журавлев А.A. и др. Преобразователи постоянного напряжения на транзисторах. — М. — Л.: Госэнергоиздат, 1974,с. 25, рис. 2. (54) ГЕНЕРАТОР ИМПУЛЬСОВ (57) Изобретение относится к электротехнике и может быть использовано в генераторах различного назначения, а.. также в магнитно-модуляционных устройствах. Целью изобретения является улучшение формы выходных импульсов генератора при одновременном повышении ЩЛ генератора. Генератор импульсов содержит трансформатор 1, ключи

2 и 3, конпенсаторы 4 и 5, дополнительные ключи 6 и 7, диоды 8 — 13, резисторы 14 и 15. Транзисторные ключи 2 и 3 включены по схеме с общим эмиттером и имеют нагрузкой первичную обмотку трансформатора. Предложенный генератор можно использовать по схеме с противоположной полярностью полупроводниковых элементов и источника питания. При этом транзисторы могут быть выбраны с допустимым напряжением, намного превышающим напряжение питания, 1 нл, 1589385

Составитель В е ЯкимОВ

Техред Л.Сердюкова Корректор M. Кучерявая

Редактор Л. Пчолинская

Заказ 2547 Тираж 662 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

Изобретение относится .к электротехнике и может быть использовано в генераторах различного назначения,а

1 также в магнитомодуляционных устройствах.

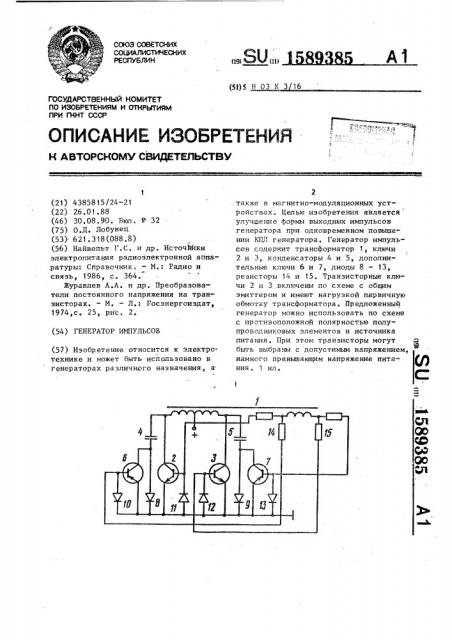

Цель изобретения — улучшение формы выходных импульсов генератора при одновременном повышении КПД генератора. 10 .На чертеже представлена принципиальная схема магнитотранзисторного генератора с подключенной к нему схе" мой защиты транэисторров от перенап" ряжений. l5

Устройство состоит из трансформатора. 1, ключей 2 и 3, конденсаторов

4 и 5, дополнительных транзисторных ключей 6 и 7, диодов 8-1,3, и резисторов 14 и 15. 20

Транзисторные ключи 2 и 3 включены по схеме с общим эмиттером и имеют В качестве нагрузки первичную обс мотку трансформатора 1. К коллекторам, транзисторных ключей 2 и 3 и к соеди-;25 ненным вместе диодам 8 и 9 и коллек" торам введенных транзисторных ключей

6 и 7 подключены конденсаторы 4 и 5.

Дополнительные транзисторные ключи

6 и 7 своими общими электродами под- 30 ключены в общей шине, к которой под— ключены диоды 8 и 9. БазЬэмиттерные .переходы всех транзисторных ключей шунтированы диодами 10-13..Обмотка . обратной связи трансформатора 1 че.— рез резисторы 14 и 15 присоединена к управляющим электродам транзистсрных ключей 2,3, 6 и 7.

При включении напряжения. питания транзисторные ключи 2 и 3 под -дейст- 40 вием напряжения обмотки положительной обратной связи трансформатора 1 переключаются. При закрывании этих транзисторных ключей на их коллекторах

Возникают импульсы напряжения удвоен- 45 ной по отношению к источнику питания амплитуды и наложенные на них импульсы перенапряжения, которые заряжают конденсаторы 4 и 5 через диоды 8 и 9.

После спада импульсов перенапряжения 50 диоды 8 и 9 закрываются превосходящим напряжением конденсаторов 4 и 5. Однако благодаря тому, что дополнительные транзисторные ключи в данном полупериоде открыты, происходит разряд конденсаторов 4 и 5 на первичную обмотку трансформатора 1 и, таким образом, энергия импульсов перенапряжения возвращается, что повышает КПД генератора.

Схему можно использовать и с.противоположной полярностью полупроводниковых элементов и источника питания. При этом транзисторы могут быть выбраны с допустимым напряжением не намного превышающим напряжение питания, O

Формула изобретения

Генератор импульсов, содержащий " трансформатор с первичной обмоткой, имеющей вывод от средней точки, соединенный с одной шиной питания и с обмоткой обратной связи, первый и вто. рой выводы первичной обмотки трансформатора соответственно через коллекторно-эмиттерные переходы первого и второго основных транзисторов подключены к общей шине, являющейся второй шиной питания, конденсатор, резисторы, два диода, о т л и ч а ю щ и йс я тем, что, с целью улучшения формы Выходных импульсов и увеличения

КПД генератора, в него введены два транзистора противоположного основным транзисторам типа проводимости,конденсатор, четыре диода, причем каждый конденсатор подключен между коллекторами соответствующих основного и до-полнительного транзисторов, параллельно коллекторно-эмиттерным переходам дополнительных транзисторов включены диоды в обратном направлении, эмиттеры дополнительных транзисторов подключены к общей шине, параллельно база-эмиттерным переходам всех транэисто-. рОВ включены диоды в обратном направлении, базы всех транзисторов через резисторы подключены к соответствующим выводам обмотки обратной связи.
