Система передачи дискретной информации импульсами постоянного тока

Система передачи дискретной информации импульсами постоянного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электросвязи и может быть использовано, например, в телеграфии. Цель изобретения - уменьшение краевых искажений при изменении параметров сигнала. Для достижения цели в систему введены первый и второй стабилизаторы 14 и 15 тока, с помощью которых стабилизируется ток в линии связи обоих направлений. При этом величина тока в приемном реле 1 и операционном усилителе 9 не зависит от параметров сигнала или линии связи, что исключает также необходимость регулировки токов срабатывания приемных реле 1 и 10 при сезонных или суточных изменениях параметров линии связи или при изменении ее длины. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

SU„1589416 (51)5 Н 04 L 25/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

I

1 линия

I саят I

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPblTHRM

ПРИ ГКНТ СССР! (2 1) 4458017/24-09 (22) 11.07.88 (46) 30 08 90. Бюл. У 32 (71) Минский опытный завод "Промсвяэь (72) В.Н.Иатравко и И.М;Липец (53) 621.394.6(088.8) (56) Авторское свидетельство СССР

N 1157701, кл. Н 04 L 25/08, 1983. (54) СИСТЕМА ПЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРМАЦИИ ИМПУЛЬСАМИ ПОСТОЯННОГО ТОКА (57) Изобретение относится к электросвязи и может быть использовано, например, в телеграфии. Цель изобрете2 ния — уменьшение краевых искажений при изменении параметров сигнала. Для достикения цели в систему введены первый и второй стабилизаторы 14 и 15 тока, с помоц ью которых стабилизируется ток в линии связи обоих направлений. При этом величина тока в приемном реле 1 и операционном усилителе 9 не зависит от параметров сигнала или линии связи, что исключает также необходимость регулировки токов срабатывания приемных реле 1 и 10 при сезонных или суточных изменениях параметров линии связи или при изменении ее длины. 1 ил.

1589416

При поступлении на вход передающего реле 4 управляющего импульса элементы 6-8 коммутации размыкаются, a элементы 2-7 замыкаются. Направление тока в линии связи изменяется на противоположное. При таком направлении

55 тока стабилизирует второй стабилизатор 15 тока, а первый стабилизатор 14 тока полностью открыт. Изменение управляющего сигнала на входах операциИзобретение относится к электросвязи и может использоваться, наприм р, в телеграфии.

Цель изобретения — уменьшение крае1 5 вых искажений при изменении параметров сигнала.

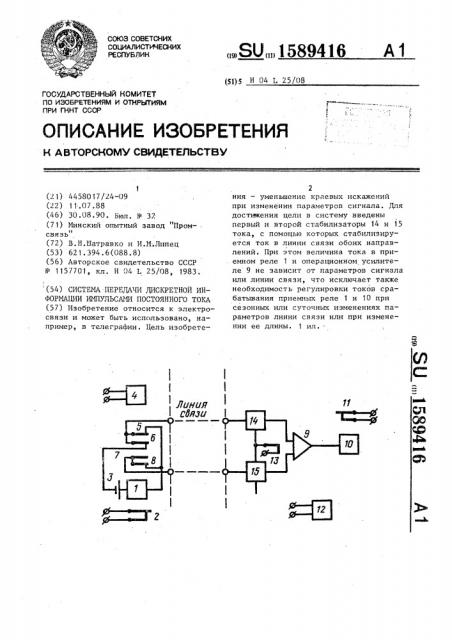

На -чертеже изображена структурная электрическая схема системы передачи дискретной информации импульсами постоянного тока.

Система передачи дискретной информации импульсами постоянного тока сод ржит на одной стороне приемное реп 1 с элементами 2 коммутации, источ-15

;н к 3 питания и передающее реле 4 с ! э ементами 5 — 8 коммутации, а на друг и стороне — операционный усилитель

9 приемное реле 10 с элементами 11 к ммутации и передающее реле 12 с . э ементами 13 коммутации, а также перв |й 14 и второй 15 стабилизаторы . т ка.

Система передачи дискретной информации импульсами постоянного тока ра- 25 бртает следующим образом.

В исходном состоянии элементы 6 и,8 коммутации передающего реле 4 з мкнуты, а стабилизаторы 14 и 15 трка элементами 13 коммутации передаю-30 щего реле 12 включены. От источника

3 питания ток протекает через прием ное (однополюсное) реле 1, элемент 6 коммутации, один провод линии связи, первый стабилизатор 14 тока, входы

35 операционного усилителя 9, второй стабилизатор 15 тока, другой провод глинки связи и элемент 8 коммутации.

При этом элемент 2 коммутации замкнут. Ток упомянутого направления стабилизируется первым стабилизатором

14 тока, а второй стабилизатор тока

Полностью открыт, т.е. пропускает ток, не стабилизируя. На входе операционного усилителя 9 возникает управляющее напряжение, удерживающее элементы 11 коммутации приемного реле 10

В замкнутом состоянии. онного усилителя 9 приводит к размыканию элементов 11 коммутации.

Таким образом, при передаче информации с передающего реле 4 в линию связи поступают двуполярные импульсы постоянного тока. Независимо от передаваемого сигнала ток через приемное реле 1 не изменяется, и оно находится в исходном состоянии.

При подаче импульса на вхрд передающего реле 12 элемент 13 коммутации размыкается, стабилизаторы 14 и 15 тока закрываются, ток в линии связи прекращается, приемное реле 1 обесточивается, а элементы 2 коммутации этого реле размыкаются.

Стабилизация величины тока, протекающего в линии связи, обеспечивает постоянство тока в приемном реле 1, операционном усилителе 9 и приемном реле 10, что приводит к уменьшению краевых искажений передаваемых сигналов, вызываемых сезонными или суточными изменениями сопротивления линии связи. Данное обстоятельство позволяет полностью исключить необходимость регулировки порогов срабатывания упомянутых элементов при изменении параметров сигналов в линии связи.

Формула изобретения

Система передачи дискретной информации импульсами постоянного тока, содержащая на одной стороне последовательно соединенные приемное реле с элементами коммутации и источник питания и передающее реле с элементами коммутации, при этом вторые выводы источника питания и приемного реле, а также линейные входы системы, под;ключенные к соответствующим элементам коммутации передающего реле, а на другой стороне — последовательно соединенные операционный усилитель и приемное реле с элементами коммутации и передающее реле с элементами коммутации, отличающаяся тем, что, с целью уменьшения краевых искажений при изменении параметров сигнала, на другой стороне введены первый и второй стабилизаторы тока, выходы которых соединены с входами операционного усилителя, при этом линейными входами системы являются сигнальные входы первого и второго стабилизаторов тока, управляющие входы которых подключены к элементам коммутации передающего реле другой стороны.
