Анаэробная композиция для грунтовочного слоя защитного покрытия

Анаэробная композиция для грунтовочного слоя защитного покрытия

Иллюстрации

Показать все

Реферат



Изобретение относится к области анаэробных полимерных композиций, применяемых для получения грунтовочного слоя покрытий с целью защиты от коррозии металлоконструкций ,трубопроводов, коммуникаций, оборудования. Изобретение позволяет повысить адгезию к неочищенной от ржавчины или окалины стали, а также повысить защитные свойства покрытия за счет использования в композиции состава, мас.ч.; анаэробный герметик Унигерм-11 на основе триэтиленгликольдиметакрилата и сополимера винилхлорида с винилацгтатом 100, органический растворитель 200-350, порошок цинка 700-940, порошок марганца 40-94. 2 табл.

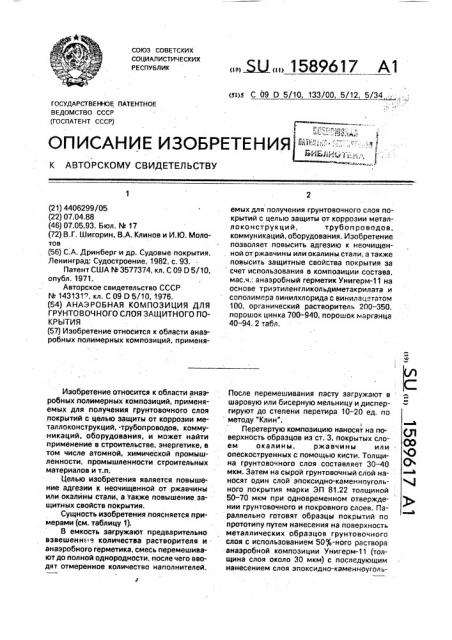

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4406299/05

3 (22) 07.04.88 (46) 07.05.93. Бюл, М 17 (72) В.Г. Шигорин, В.А. Клинов и И.Ю. Молотов (56) С,А. Дринберг и др. Судовые покрытия.

Ленинград: Судостроение, 1982, с. 93.

Патент США М 3577374, кл. С 09 D 5/10, опубл. 1971.

Авторское свидетельство СССР

М 143131", кл, С 09 О 5/10, 1976. (54) АНАЭРОБНАЯ КОМПОЗИЦИЯ ДЛЯ

ГРУНТОВОЧНОГО СЛОЯ ЗАЩИТНОГО ПОКРЫТИЯ (57) Изобретение относится к области анаэробных полимерных композиций, применяИзобретение относится к области анаэробных полимерных композиций, применяемых для получения грунтовочного слоя покрытий с целью защиты от коррозии металлоконструкций, -трубопроводов, коммуникаций, оборудования, и может найти применение в строительстве, энергетике, в том числе атомной, химической промышленности, промышленности строительных материалов и т.п.

Целью изобретения является повышение адгезии к неочищенной от ржавчины или окалины стали, а также повышение защитных свойств покрытия.

Сущность изобретения поясняется примерами (см. таблицу 1).

В емкость загружают предварительно взвешенние количества растворителя и анаэробного герметика, смесь перемешивают до полной однородности, после чего вводят отмеренное количество наполнителей.

»!Ж 1589617 А1 (s1)s С 09 D 5/10, 133/00,.5/12, 5/34 емых для получения грунтовочнаго слоя покрытий с целью защиты от коррозии металлоконструкций, трубоп роводов, коммуникаций, оборудования. Изобретение позволяет повысить адгезию к неочищенной от ржавчины или окалины стали, а также повысить защитные свойства покрытия за счет использования в композиции состава, мас.ч„анаэробный герметик Унигерм-11 на основе триэтиленгликольдиметакрилата и сополимера винилхлорида с винилацетатом

100, органический растворитель 200-350, порошок цинка 700-940, порошок марганца

40-94. 2 табл.

После перемешивания пасту загружают в шаровую или бисерную мельницу и диспергируют до степени перетира 10-20 ед. по методу "Клин".

Перетертую композицию наносят на поверхность образцов из ст. 3, покрытых слоем окалины, ржавчины или опескоструенных с помощью кисти. Толщина грунтовочного слоя .составляет 30 — 40 мкм. Затем на сырой грунтовочный слой наносят один слой эпоксидно-каменноугольного покрытия марки ЭП 81.22 толщиной

50-70 мкм при одновременном отверждении грунтовочного и покровного слоев. Параллельно готовят образцы покрытий по прототипу путем нанесения на поверхность металлических образцов грунтовочного слоя с использованием 50 -ного раствора анаэробной композиции Унигерм-11 (толщина слоя около 30 мкм) с последующим нанесением слоя эпоксидно-каменноугол ь1589617 ного покрытия марки ЭП 81.22 при одновременном отверждении обоих слоев.

Результаты испытаний покрытий по изобретению, контрольных примеров и ïðîтотипа приведены в табл, 2. Толщина грунтовочного слоя покрытий; приведенных в табл, 2, составляет в среднем 60 мкм, общая толщина 120 мкм, Формула изобретения

Аназробная композиция для грунтовочного слоя защитного покрытия, включающая аназробный герметик Унигерм-11 на основе тризтиленгликольдиметакрилата и сополимера винилхлорида с винилацетатом и органический растворитель, отл и ч а ю200 350

Т а бл и ца 1

Контрольный припер

Пример по иэобретенио

1 ) 2 (2 ) 4

100 . 100 100 100 . 100

1 2 3 4 5

1 Г2 (100

870 700 940 940 700 690 945 700 940 900

75 40 94 40 94 36 95 96 38

Иарганец (ГОСТ 6008) 65

210

Органический растворитель топуол (ГОСТ 9880-76) ацетон (ГОСТ 2768-84) хлористый метилен (ГОСТ

9968-73) 200 260

350

250 250 320 250

210

300

Компонент грунтоеочной коипоэиции

Амаэробная конлоэиция Унигерм-11 (ТУ 6-01-2-691-83), состоящая иэ нас.ч .: 87.272 диметакрилата триэтиленглнкопя; 10,0 сополимера еннипхлорида с еинипацетатом; O,б имида 0-сульйобенэойной кислоты;

0,6 N,N-диметилтолуидина> 1>5 гидроперекиси кумэла; 0,02 налахитового эеленого; 0 ° 001 красителя, 0,004 гидрохинона

Цинковый порок>эк (ГОСТ 12601-76) щ а я с я тем, что, с целью повышения адгезии к неочищенной от ржавчины или окалины стали, а также повышения защитных свойств покрытия, она дополнительно содержит порошки цинка и марганца при следующем соотношении компонентов, мас.ч.:

Аназробный герметик

Унигерм-11 на основе тризтиленгликольдиметакрилата 100

Цинк (порошок) 700-940

Марганец (порошок) 40-94

Органический

15 растворитель

1589617

Таблица 2

Свойства покрытий, полученных на основе предлагаемой конпоэицнн и прототипа

Пример по изобретению

Показатель

Контрольный прннер

6 . прототип

Адгезия по ГОСТ 15140-78 на опескоструенной поверхности ст.3 (нанесение в норнальных условиях), балл

1 1 1 1

1 1 1 1

1 1 1 1

Сильное 2 конкообране прн 3 нанесении покрытия,Испытания не про-2

Воя илнс ь

2 2 2 1

То жв на ст.3 со слоен прокатной . окалины, балл .". .То же, со споен ржавчины (сь. 60 ини), . балл

3 2 4

3 3 3 4

Время до отверждения слоя составе

О при тенпературе -20 С, ч

6 4,5 5 5

3 2 3 3

6 6 6 6 24

5 5 5 5 10

Вреня до отверждения слоя протекторного состава при температуре »20 ьС,ч

Прочность на удар по ГОСТ 4765-73 при нанесении в нормальных условиях,ни

Прочность на нагиб по ГОСТ 6806-73 при нанесении в норнальных условиях, нн

Прочность при растяжении на прессе

Э (ОСТ 6-10-411-77) после выдержки ° норской воде с добавкой 32 г еохлэритв Са при 100 С в течение 10 сут (при нанесении на опескаструенну» поверхность) и Вориироеании по" крытия при "20 С

4,5 4,7 4,5 4,5 5

5>О

4 5

5,0 5 ° 0 5,0 5,0

2 2

1 1 1 I

2 1-3

Прочность при растяжении на прессе

Э (ОСТ 6-10-411-77) после выдержки в морской воде в добавкой 38 гипохлорита Са и выдержкой при 100 С при нанесении на поверхность со слоен ржавчины (0 60 нкн) и форииро° анин покрытия при +20 С, нн

5,7 5,4

6,7 6,6 6,6 6,4 6,3 6,0

То же То же Отслоениее покрытия через

8 суток

Стойкость к воздействию цикличесФ ких нагрузок, циклы

15 IS 15 15 15

Стойкость к воздействию воды при нанесении на ржаву» поверхность (до начала процесса изменения декоративных и зацитных свойств), час ь.1000 1000 1000 1000 1000 ь

IlepwA цикл: 1 сут 100 С, каиера влажности! одни сутки 50 С и погружение в 32-ный раствор Вас!, 3 сут, 20 С э в

Составитель Т. Бровкина

Редактор Л. Герасимова Техред М.Моргентал Корректор С. Юско

Производственно-издательский комбинат. "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 1973 Тираж .Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5
