Изобретение относится к технике приготовления растворов, используемых для борьбы с вредителями в сельском хозяйстве. Установка для приготовления бордосской жидкости содержит накопительную емкость 2, емкости 3 и 4 для приготовления известкового молока и раствора медного купороса с мешалками 9 и 10. Редуктор 5 присоединяется карданом к валу отбора мощности трактора, связан с мешалками через промежуточный вал и цепную передачу, а через клиноременную передачу 12 - с центробежным насосом 13. Емкости 3 и 4 снабжены дозаторами компонентов, выполненными в виде отсеков, днище которых представляет собой двойные перфорированные щиты сосмещенными относительно друг друга отверстиями. Емкости 3 и 4 работают поочередно путем переключения вентилей на коллекторах. Звездочки 7 цепных передач установлены на валах мешалок 9 и 10 с возможностью свободного проворота и снабжены отключающими устройствами. Последние выполнены в виде муфт 29 с торцовыми зубьями, входящими в зацепление с торцовыми зубьями на ступицах звездочек. Муфты установлены на валах с помощью направляющих шпонок и снабжены поводками, связанными с фиксирующими винтовыми механизмами. 7 ил.

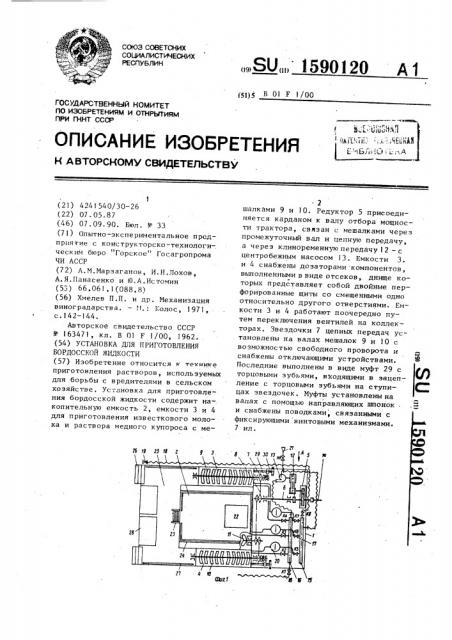

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (Я)5 В Ol F /00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

5 i- Îæ М

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4241 540/30 — 26 (22) 07. 05.87 (46) 07. 09. 90. Бюл. 11 - 33 (71) Опытно-экспериментальное предприятие с конструкторско-технологи— ческим бюро "Горское" Госагропрома

ЧИ АССР (72) Л.М.Марэаганов, И.H.Ëîõîâ, А.Я.Панасенко и Ю.А.Истомин (53) 66.061.1(088.8) (56) Хмелев П.П. и др. Механизация виноградарства. — 1!.: Iолос, 1971,с.!42-144.

Авторское свидетельство СССР

Ф 163471, кл. В О! F I/00, 1962. (54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ

БОРДОССКОЙ ЖИДКОСТИ (57) Изобретение относится к технике приготовления растворов, используемых для борьбы с вредителями в сельском хозяйстве. Установка для приготовЛения бордосской жидкости содержит на-. копительную емкость 2, емкости 3 и 4 для приготовления известкового молока и раствора медного купороса с ме„„SU„, 1590120 А 1

2 шалками 9 и 1О. Редуктор 5 присоеди— няется карданом к валу отбора мощности трактора, связан с мешалками через промежуточный вал и цепную передачу, а через клиноременную передачу I 2 — с центробежным насосом 13. Емкости 3. и 4 снабжены доэаторами компонентов, выполненными в виде отсеков, днище которых представляет собой двойные пер— форированные щиты со смещенными одно относительно другого отверстиями. Емкости 3 и 4 работают поочередно путем переключения вентилей на коллек— торах. Звездочки 7 цепных передач óñтановлены на валах мешалок 9 и 10 с возможностью свободного проворота и снабжены отключающими устройствами, Последние выполнены в виде муфт 29 с торцовыми зубьями, входящими в зацеп— ление с торцовыми зубьями на ступицах звездочек. Муфты установлены на валах с помощью направляющих шпонок и снабжены поводками, связанными с фиксирующими винтовыми механизмами.

7 ил.

1590) 20

Изобретение относится к сельскохозяйственному машиностроению и предназначено для приготовления раство-ров, суспензий или эмульсий ядохимикатов, в основном бордосской жидкости, для борьбы с вредителями и болезнями садов, виноградников, полевых и других культур, а также механизированной заправки ими опрыскивателей или транспортных средств.

Целью изобретения является упроще ние обслуживания установки при сохранении качества готового продукта.

На фиг,! изображена принципиальная технологическая схема установки для приготовления бордосской жидкости; на фиг.2 — вид А на фиг.1; на фиг.З емкость для приготовления раствора компонентов, разрез; на фиг.4 — разрез Б-Б на фиг.З; на фиг.5 — узел Х на фиг.3 на фиг.6 — разрез В-В на фиг.2; на фиг.7 — отключающее устройство звездочки.

Установка включает раму 1, выпол— ненную в виде салазок, на которой установлены накопительная емкость 2 готового продукта, и емкости 3 и 4 для приготовления раствора компонентов, редуктор 5 привода установки, от которого через промежуточный вап 6 приводится многоступенчатая цепная пере— дача, содержащая звездочки 7 и три замкнутых роликовых цепи 8. От цепной передачи приводятся во вращение мешалки 9 и 10 емкостей приготовления 35 раствора компонентов и пропеллерная мешалка 11 накопительной емкости 2.

Второй выходной вал редуктора 5 через клиноременную передачу 12 при40 водит во вращение центробежный насос

13, а сам редуктор 5 получает враще— ние от вала отбора мощности трактора (не показан) через съемный карданный вал 14. Центробежный насос 13 соеди- 45 нен беэ запорной арматуры с помощью шлангов с всасывающим !5 и нагнета— тельным 16 коллекторами, каждый из которых снабжен четырьмя маркированными вентилями !7.

Всасывающий коллектор 15 имеет за50 борный патрубок со шлангом 18 и обратным клапаном 19, а нагнетательный коллектор 16 — патрубок раздачи готового продукта с вентилем и шлангом. Нак:опительная емкость 2 и емкости 3 и 4, для приготовления раствора компонентов включены с помощью отдельных трубопроводов во всасывающий коллектор

15 через отстойники 20, причем трубопроводы врезаны в емкости в их нижних точках, В верхних точках емкостей

2-4 врезаны нагнетательные линии, связывающие их через маркированные вентили 17 с нагнетательным коллектором

16 °

Во всасывающий патрубок насоса 13 включена через вентиль воронка 21, служащая.для заполнения насоса и трубопроводов водой при пуске установки в работу. Накопительная емкость 2 снабжена горловиной 22 с крышкой, лестницей 23 и ограждением 24. Площадка

25 обслуживания имеет также лестницу

26 со ступеньками и ограждение 27, кроме того, оборудована ящиками 28 для запаса сухих реагентов. Звездочки

7 на концах валов мешалок 9 и 10 снабжены отключающими устройствами, содержащими подвижные в осевом направлении муфты 29 и винтовые механизмы с винтами 30.

Емкость 3 для приготовления изве— сткового молока и емкос гь 4 для приготовления раствора медного купороса (фиг.З и .4) снабжены дозаторами медного купороса и извести в виде отсека

31. Днища отсеков выполнены в виде двойных перфорированных щитов 32. Щиты расположены таким образом, что отверстия 33 верхнего щита смещены относительно отверстий нижнего щита, Щиты крепятся на кронштейнах 34. Отсеки снабжены крышками 35.

Установка кронштейнов на чертеже показана жесткой, но может быть использована и установка их с возможностью регулирования по высоте, если требуются различные соотношения компонентов.

Расстояние между перфорированными щитами h меньше диаметра отверстий

33 и фиксируется с помощью распорок и заклепок 36 (фиг.5). Шаг 1 отверстий в щитах одинаковый и более чем в два раза превосходит диаметр отверстий. Отверстия в листах сверлят с тем расчетом, чтобы после сборки щита они накладывались одно на другое, а располагались против непросверленных мест смежного листа. В этом случае при засыпке порошкового или гранулированного материала (реагента) на верхний лист очень незначительная часть порошка просыпается сквозь отверстия верхнего щита и удерживается на нижнем в виде конусов с ескестнен15901

5 ным для данного материала углом откоса ц, близким к 45 . Засыпку агрегата реагентом производят при отсутствии н объеме емкости 3 (4) воды, поэ5 тому конуса материала, образующиеся: между листами щита, удерживают от, пересыпания сквозь щит сколь угодно большого слоя реагента. Однако при подаче в верхний отсек воды удерживающие конуса размываются и сыпучий материал оказывается смешанным с водой, а работающая в объеме мешалка довершает его растворение или диспергирование.

l5

Накопител ная емкость 2 готового продукта крупногабаритная и подвержена значительным распирающим усилиям со стороны налитого в нее продукта, поэтому для исключения деформаций 20 внутри емкости предусмотрена установ— ка крестовины 37, выполненной,из сварных конструкций и стягивающей стенки емкости по центру,чем повышается жесткость конструкции. 25

Отключающее устройство мешалок 9 и 10 емкости 3 и 4 (фиг. 7) состоит из подвижной муфты 29, посаженной на конце вала мешалки 1.0 (9), выступающего из емкостей совместно с звездоч— кой 7. Звездочка свободно проворачи— вается на валу, так как в месте ее посадки на нал нет шпонки (ни вал, ни ступица звездочки не имеют шпоночных канавок), а вместо шпбнки ее ступица имеет торцовый зубчатыи венчик, 35 например, из четырех зубцов. Точно такой же зубчатый венчик (ответный) имеется на подвижной муфте 29, которая в отверстии посадки ее на вал имеет две (по крайней мере) шпоночные канавки, Муфта посажена на вал

TBK чтобы шпонка 38 входила в эту шпоночную канавку, а сама муфта могла . перемещаться в осевом направлении на

45 шпонках как на направляющих. Шпонки

38 крепятся на налу н шпоночных канавках винтами 39 с утопленными головками.

Перемещается муфта по средством ноз-50 действия на нее поводка 40, причем подковообразное водило входит в зацепление с кольцевым пазом на внешней поверхности муфты, а зубчатый венчик обращен н сторону звездочки. Поводок

40 своей ступицей сочленен с винтовым механизмом, состоящим из винта

30, опорной гайки 41 и головки с ру. коятками 42, причем гайка укреплена

20 6 на корпусе емкостей 3 и 4. Устройство позволяет отключать мешалку на ходу и при остановке нключается мешалка (во избежание поломки зубцов) только при остановке передачи.

Объемы емкостей 3 и 4 одинаковы—

1500 л (объем накопительной емкости

2 10000 или 10 м ) . .Единственное различие заключается в том, что емкость

4 и все ее детали выполнены из коррозионно стойкой стали.

При выборе места установки агрегата следует учитывать, что за смену он потребляет около 120 т воды, поэ— тому он должен устанавливаться непосредственно на берегу реки, естественного или искусственного водоема, к нему должны быть проложены подъездные пути желательно сквозные, для свободного проезда опрыскивателей или транспортных средств, должно быть подготовлено место для складирования ядохимикатов, а сама площадка для установки покрыта гравием или щебенкой и иметь приемлемую горизонтальность.

Установка работает следующим образом.

Шланг 18 с обратным клапаном 19 на конце опускают в водоем, затем через воронку 21 заполняют насос 13 и его всасывающий и нагнетательный патрубки водой,к входному валу редуктора

5 через карданный нал 14 подключают нал отбора мощности трактора (ДТ-75), далее все операции осуществляют в следующей последовательности: отключают мешалки емкостей 3 и 4 для приготовления раствора компонентов, включают вал отбора мощности трактора и закачивают н емкости 3 и 4 по 800-1000 л воды, а затем в накопительную емкость

2 го тов ого продукта 3 000-5000 л. 3ав гружают в верхний отсек емкости 3 гашенную известь доверху, излишки засыпки удаляют предназначенной специально для этого доской и закрывают его крышку. Загружают в верхний отсек емкости 4 медный купорос, удаляют излишки и закрывают крышку. Включают мешалку 9 емкости 3 и продолжают рециркуляцию в ней жидкости примерно 5 мин (до полного растворения гашенной извести) . Перекачивают известковое молоко из емкости 3 н накопительную емкость

2. Отключают мешалку 9 емкости.3, включают мешалку 10 емкости 4 и продолажют рециркуляцию жидкости н ней до растворения медного купороса в верхнем от,1590120

Вид А секе. Отключают мешалку 10, перекачивают раствор медного купороса в накопительную емкЬсть 2. Закачивают в накопительную емкость 2 воду из водо5 ема до заполнения ее доверху, т. е. появления уровня в горловине 22, Продол— жают рециркуляцию (перемешивание) раствора в накопительной емкости, Произ— водят выдачу готовой продукция опрьк — 10 .кивателям и (или) транспортным сред.ствам до, опорожнения накопитепьной емкости, Ф о р м у л а и з о б р е т е н и я

Установка для приготовления бордосской жидкости, содержащая накопительную емкость готового продукта и емкости для приготовления раствора мед— ного купороса и известкового молока с мешалками, систему трубопроводов,, насос и механический привод, отличающаяся тем, что, с целью упрощения обслуживания установки при сохранении качества готового продукта, она снабжена дозаторами медного купороса и извести в виде отсеков в емкостях с мешалками, днища отсеков выполнены в виде двойных пер— форированных щитов со смещенными относительно друг друга отверстиями, а привод содержит цепные передачи, связанные с валами мешалок и проме-. жуточным валом редуктора, при этом звездочки цепной передачи установлены на валу мешалок с возможностью сво— бодного проворота и снабжены отключа— ющими устройствами в виде подвижных в осевом направлении муфт с торцовыми зубьями, входящими в зацепление с торцовыми зубьями на с.тупицах звездо— чек, муфты установлены на валах с по— мощью направляющих шпонок и снабжены поводками, связанными с фиксирующими винтовыми механизмами.
