Реферат



Изобретение относится к станкостроению и может быть использовано при токарной обработке. Целью изобретения является повышение надежности. Уплотнение выполнено из двух подпружиненных частей - втулки 4 и кольца 7, имеющих возможность осевого перемещения относительно друг друга. Этим достигается уменьшение утечек воздуха в атмосферу при неравномерном износе уплотнителя и более надежное разделение системы каналов 2, 5, 14 от системы каналов 3,8,15. Толкатели 10 фиксируют кольцо 7 от поворота относительно корпуса 1. 1 ил.

СГ:)ОЗ СОБЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (5! )5 В 23 В 31/30

77

74

ГОС1ДАРСТВЕННЬ!14 КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР () ) ",420883/25-08 . 2") )5.05.88 (46) 07.09.90. Вюл. № 33 (71) Производственное объединение «Машинос роите, )ьныЙ завод HM. Ф. Э. Дзержинского» (72) Н. Ф. Лвинянинов (53) 621. 94 . .3 (088.8 ) (56) Авторское свидетельство СССР

¹ 846124, кл. В 23 В 31/30, 1979.

2 (54) ПНЕВМАТИЧЕСКИЙ ПРИВОД K

ЗАЖИМНОМУ УСТРОЙСТВУ (57) Изобретенис относится к станкостроению и может использоваться при токарной обработке. Целью изобретения является повышение надежности. Уплотнение в);п)олненo из двм .; Под!11)ъж и не ни)з). частей — втулки 4 и кольца 7, имеющих возможность ос евого перемещения относительно друг друга. Этим достигается уменьшение Tc÷åк воздуха в атмосферу при неравномерном износе уплотнителя и более надежное разделение системы каналов 2, 5.

l4 от системы каналов 3, 8, 15. Толкател)! 0 фиксируют кольцо 7 от поворота относительно корпуса l. ил.

1590211

Формула изобретения

Составитель А. Колобов

Редактор В. Бугренкова Техред А. Кравчук Корректор Н. Ревская

Заказ 2599 Тираж 705 Подписное

ВНИИПИ Государственного комитета по изебретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10

Изобретение относится к станкострое«1ию и может использоваться при токар«1ой обработке.

Целью изобретения является повышение

«надежности.

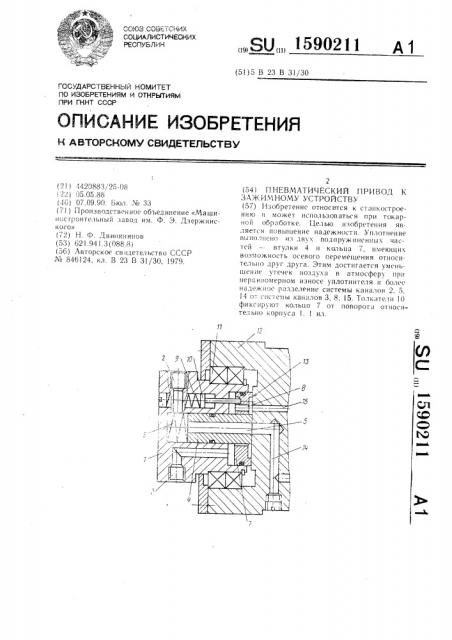

На чертеже представлено устройство, разрез.

Устройство состоит из неподвижного корпуса 1 с центральным 2 и периферий1«ым 3 каналами для подачи воздуха и усановленного внутри корпуса 1 уплотни10 еля, выполненного из втулки 4 с каналом 5, одпружиненной пружиной 6, и кольца 7 с аналом 8, подпружиненного пружиной 9 чеез толкатель 10, На корпусе 1 на подшипиках 11 установлен силовой узел 12, имеющий торец 13, центральный 14 и периферийный 15 каналы.

Устройство работает следующим образом.

Воздух под давлением поступает по центральному каналу 2 корпуса 1, каналу 5 втулки 4 и каналу 14 в одну из полос20 тей цилиндра силового узла 12. Одновременно из другой полости цилиндра воздух выходит по периферийному каналу 15, ка налуу 8 кольца 7, периферийному каналу 3. ! !

1 !

Подпружиненные толкатели 10 фиксируют кольцо 7 от поворота относительно корпуса 1 и обеспечивают постоянный контакт с торцом 13 силового узла 12.

Выполнение уплотнителя из двух частей с возможностью взаимного относительного перемещения повышает надежность работы устройства за счет уменьшения утечек воздуха при износе торцов втулки 4 и кольца 7.

Пневматический привод к зажимному устройству, содержащий корпус, в центральном отверстии которого расположен подпружиненный уплотнитель, торец которого предназна «ен для взаимодействия с внутренним торцом силового узла, установленного с возможностью вращения относительно корпуса, отличающийся тем, что, с целью повышения надежности, уплотнитель выполнен в виде установленных с возможностью осевого перемещения относительно друг друга втулки и кольца с подпружиненными толкателями.
