Способ восстановления цилиндрических деталей

Способ восстановления цилиндрических деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к ремонту машин, в частности к способам восстановления изношенных поверхностей цилиндрических деталей металлополимерными покрытиями. Цель изобретения - повышение надежности полимерного покрытия путем улучшения теплоотвода. Способ заключается в навинчивании на восстанавливаемую поверхность закрутки в виде пружины с шагом, равным шагу предварительно нарезанной на детали резьбы. Установив на подготовленный участок детали формирующую втулку, выполняют заливку полимера. После полимеризации нанесенного слоя формирующую втулку снимают, а деталь протачивают до необходимого размера. Способ позволяет существенно снизить тепловое состояние восстановленной поверхности и обеспечить надежную работу деталей, что приводит к снижению трудовых и материальных затрат. 1 ил.

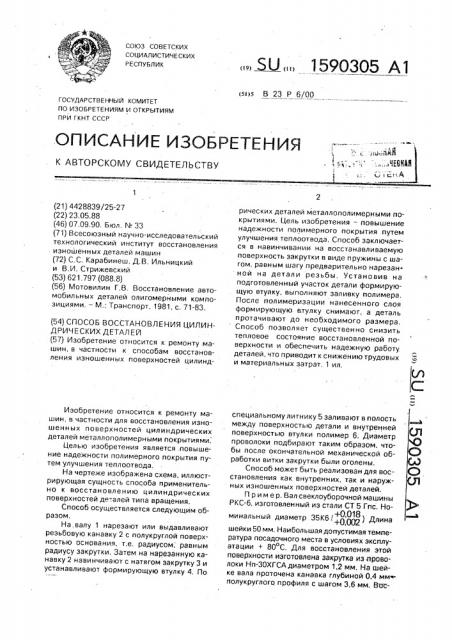

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>s В 23 Р 6/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 . i(0

1 г, (21) 4428839/25-27 (22) 23.05.88 (46) 07.09.90. Бюл. ¹ 33 (71) Всесоюзный научно-исследовательский технологический институт восстановления изношенных деталей машин (72) С.С. Карабинеш, Д.В. Ильницкий и В.И, Стрижевский (53) 621.797 (088.8) (56) Мотовилин Г.В. Восстановление автомобильных деталей олигомерными композициями. — М„Транспорт, 1981, с. 71-83. (54) СПОСОБ ВОССТАНОВЛЕНИЯ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ (57) Изобретение относится к ремонту машин, s частности к способам восстановления изношенных поверхностей цилиндИзобретение относится к ремонту машин, в частности для восстановления изношенных поверхностей цилиндрических деталей металлополимерными покрытиями.

Целью изобретения является. повышение надежности полимерного покрытия путем улучшения теплоотвода.

На чертеже изображена схема, иллюстрирующая сущность способа применительно к восстановлению цилиндрических поверхностей деталей типа вращения.

Способ осуществляется следующим образом.

На валу 1 нарезают или выдавливают резьбовую канавку 2 с полукруглой поверхностью основания, т.е. радиусом, равным радиусу закрутки. Затем на нарезанную канавку 2 навинчивают с натягом закрутку 3 и устанавливают формирующую втулку 4. По. И, 1590305 А1 рических деталей металлополимерными покрытиями. Цель изобретения — повышение надежности полимерного покрытия путем улучшения теплоотвода. Способ заключается в навинчивании на восстанавливаемую поверхность закрутки в виде пружины с шагом, равным шагу предварительно нарезанной на детали резьбы. Установив на подготовленный участок детали формирующую втулку, выполняют заливку полимера.

После полимеризации нанесенного слоя формирующую втулку снимают, а деталь протачивают до необходимого размера, Способ позволяет существенно снизить тепловое состояние восстановленной поверхности и обеспечить надежную работу деталей, что приводит к снижению трудовых и материальных затрат. 1 ил. специальному литнику 5 заливают в полость между поверхностью детали и внутренней поверхностью втулки полимер 6. Диаметр проволоки подбирают таким образом, чтобы после окончательной механической обработки витки закрутки были оголены.

Способ может быть реализован для восстановления как внутренних, так и наружных изношенных поверхностей деталей.

Пример. Вал свеклоуборочной машины

PKC-6, изготовленный из стали СТ 5 Гпс. Номинальный диаметр 35К6 (+0 002) Длина

+0,018

I шейки 50 мм. Наибольшая допустимая температура посадочного места в условиях эксплуатации + 80 С. Для восстановления этой поверхности изготовлена закрутка из проволоки Нп-ЗОХГСА диаметром 1,2 мм. На шейке вала проточена канавка глубиной 0,4 мм»полукруглого профиля с шагом 3,6 мм, Вас1590305

Составитель А.Сушкин

Техред М.Моргентал Корректор О.Кравцова

Редактор Г.Гербер

Заказ 260. Тираж 596 Подписное

ВНИИ И Гос а тв н уд pc e ного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

П роизводственно-издательский комбинат "Нате ", . У ат нт, г. жгород, ул.Гагарина, 101 танавливаемую поверхность детали и за-! ,кругку тщательно обезжиривают, На подготовленную гтоверхность навинчивают закрутку и устанавливают формирующую втулку, внутреннюю поверхность которой 5 обрабатывают пастой КПД, предотвращающей налипание полимера. После нанесения полимера и его отвердения формирующую ,втулку удаляют, Для получения заданного

,размера шейку подвергают механической 10 обработке. !

Способ восстановления изношеных по садочных поверхностей металлополимер ными покрытиями обеспечивает надежную 15 работу деталей, что существенно снижает трудовые и материальные затраты.

Формула изобретения

Способ восстановления цилиндрических деталей,при котором на изношенн ю

У поверхность наносят слой полимера с последующим его формированием, о т л и ч аю шийся тем, что, с целью повышения надежности полимерного покрытия путем улучшения теплоотвода, перед нанесением полимера на изношенной поверхности детали нарезают резьбу, на которую навинчивают металлическую закрутку, выполненную в виде пружины с шагом, равным шагу резьбы.
