Устройство для установки приспособлений-спутников

Устройство для установки приспособлений-спутников

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано для установки приспособлений-спутников на агрегатных станках и автоматических линиях. Цель изобретения - повышение надежности и удобства в эксплуатации при установке приспособлений-спутников с базовыми штырями. Устройство содержит корпус 1, на противоположных сторонах которого подвижно установлены прихваты 2 и 3 с приводами 15. На прихватах установлены базирующие ролики 8 с V - образными канавками, предназначенными для взаимодействия с базовыми штырями 16 приспособлений-спутников 17. Оба прихвата перемещаются по копирным пазам 5 направляющих 4 корпуса 1. Один ролик 8 выполнен подпружиненным. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1590318

А.1 (51) 5 В 23 Q 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

1Ч

УЧ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4455665/25-08 (22) 06.07.88 (46) 07.09.90 Бюл. № 33 (72) Ю. P. Левенцов, В. А. Литвиненко и

Е. В. Бутырский (53) 62-229.83 (088.8) (56) Авторское свидетельство СССР № 664819, кл. В 23 Q 3/00, 1978 (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

ПРИСПОСОБЛЕНИЙ-СПУТНИКОВ (57) Изобретение относится к станкостроению и может быть использовано для установки приспособлений-спутников на агрегат2 ных станках и автоматических линиях. Цель изобретения — повышение надежности и удобства в эксплуатации при установке приспособлений-спутников с базовыми щтырями.

Устройство содержит корпус 1, на противоположных сторонах которого подвижно установлены прихваты 2 и 3 с приводами 15. На прихватах установлены базирующие ролики

8 с Ч-образными канавками, предназначенными для взаимодействия с базовыми штырями 16 приспособлений-спутников 17. Оба прихвата перемещаются по копирным пазам 5 направляющих 4 корпуса 1. Один нолик 8 выполнен подпружиненным. 3 ил, 1590318

Изобретение относится к станкостроению, в частности к приспособлениям для установки приспособлений-спутников на аг регатных станках и автоматических линиях.

Целью изобретения является повышение надежности и удобства в эксплуатации при установке приспособлений-спутников с базовыми штырями.

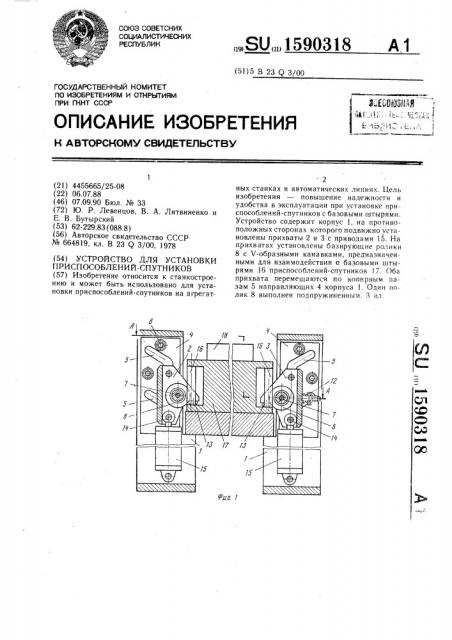

На фиг. 1 изображено устройство с установленным приспособлением-спутником, об щий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2.

Устройство содержит корпус 1, подвижный прихват 2 и размещенный противоположно ему подвижный прихват 3. Оба прихвата установлены в корпусе 1 между 6оковыми направляющими 4, в каждой из ко-!, торых выполнена пара копирных пазов 5. Направляющие 4 жестко прикреплены к корi пусу винтами 6.

Внутри прихватов 2 и 3 на осях 7 установлены базирующие элементы, выполненные в виде роликов 8 с V-образными канавками 9. На боковых наружных поверхностях прихватов 2 и 3 перпендикулярно плоскости  — В, проходящей через V-образные ! канавки 9 воликов 8, жестко прикреплены цапфы 10, предназначенные для взаимодействия с копирными пазами 5. В прихвате 2 ось 7 закреплена неподвижно, и в прихва; те 3 ось 7 выполнена подвижной с возмож; ностью поперечного перемещения за счет деформации упругих элементов 11, жесткость которых регулируется расположением планки 12. В прихватах выполнены две рабочие поверхности 13, расположенные оппозитно относительно плоскости  — В.

Оба прихвата 2 и 3 крепятся шарнирами 14 к приводам 15. Базирующие ролики 8 предназначены для взаимодействия с базовыми штырями 16, размещенными на боковых сторонах приспособления-спутника 17, на которое устанавливается обрабатываемая деталь 18.

Устройство работает следующим образом.

В исходном положении приводы 15 удерживают прихваты 2 и 3 в верхнем положе4 нии. При поступлении в рабочую зону приспособления-спутника 17 с закрепленной деталью 18 срабатывает датчик (не показан). При включении датчика производится включение приводов 15, перемещающих прихваты 2 и 3 вниз, которые, перемещаясь по копирным пазам 5, обеспечивают базирование и закрепление приспособленияспутника 17. Раскрепление приспособленияспутника 17 производится в обратной после10 довательности.

Устройство более надежно в работе, так как конструктивно исключается попадание стружки на базовые поверхности приспособления-спутника. Кроме того, не нужны специальные механизмы для подъема приспособления-спутника для его базирования, т.е. устройство более удобно в эксплуатации.

Формула изобретения

Устройство для установки приспособлений-спутников, содержащее размещенные на корпусе базирующие элементы и прихваты с рабочими поверхностями, отличающееся тем, что, с целью повышения надежнос25 ти и удобства в эксплуатации при установке приспособлений-спутников с базовыми штырями, базирующие элементы выполнены в виде роликов с V-образными канавками, предназначенными для взаимодействия с базовыми штырями приспособлений-спутников, и размещены на противоположных сторонах корпуса, а каждый прихват установлен на соответствующем ролике и имеет дополнительную рабочую поверхность, при этом рабочие поверхности каждого прихвата расположены оппозитно относительно плоскости, проходящей через V-образные канавки роликов, а на каждой стороне корпуса выполнены две пары копирных пазов, предназначенных для взаимодействия с введенными в устройство цапфами, расположенными на

40 прихватах перпендикулярно упомянутой плоскости, причем один из роликов выполнен подпружиненным.
