Реферат



Изобретение относится к автоматизации технологических процессов в машиностроении и может быть использовано для ориентированной подачи, например, цилиндрических валиков с проточкой или уступом. Цель изобретения - повышение надежности работы устройства. Устройство содержит бункер 1, внутри которого с возможностью поворота установлен диск 2 с радиальными пазами 3, соосно ему установленный неподвижный диск 5 с окном 6 для выдачи деталей, неподвижное кольцо 8,жестко связанное с неподвижным диском 5 и расположенное между подвижным 2 и неподвижным дисками 5, и упругий зацеп 12, установленный в зоне вторичной ориентации с возможностью перемещения в радиальной плоскости и кинематически связанный с приводом поворота диска. Детали 7 из бункера 1 западают в пазы 3 диска 2 и перемещаются ими в зону вторичного ориентирования, где попадают под упругий зацеп 12. При движении скалки 11, коромысла 13, толкателя 14 и зуба 4 зацеп 12 скользит по поверхности детали 7. При наличии проточки на детали 7 зацеп вытягивает деталь 7 из под скобы 21, вследствие чего она опрокидывается и перемещается в нижнюю часть паза. При отсутствии проточки на детали 7 ее смещение зацепом не происходит. 3 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 О 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

20 У

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4414242/25-08 (22) 25.04.88 (46) 07.09.90. Бюл. № 33 (72) В. Н. Индукаев (53) 62-229.6 (088.8) (56) .Авторское свидетельство СССР № 755508, кл. В 23 g 77//0022, 1978. (54) ЗАГРУЗОЧНО-ОРИЕНТИРУЮЩЕЕ

УСТРОЙСТВО (57) Изобретение относится к автоматизации технологических процессов в машиностроении и может быть использовано для ориентированной подачи, например, цилиндрических валиков с проточкой или уступом.

Цель изобретения — повышение надежности работы устройства. Устройство содержит бункер 1, внутри которого с возможностью поворота установлен диск 2 с радиальными пазами 3, соосно ему установленный неподвижный диск 5 с окном 6 для выдачи деÄÄSUÄÄ 1590326 A 1

2 талей, неподвижное кольцо 8, жестко связанное с неподвижным диском 5 и расположенное между подвижным 2 и неподвижным 5 дисками, и упругий зацеп 12, установленный в зоне вторичной ориентации с возможностью перемещения в радиальной плоскости и кинематически связанный с приводом поворота диска. Детали 7 из бункера 1 западают в пазы 3 диска 2 и перемещаются ими в зону вторичного ориентирования, где попадают под упругий зацеп 12. При движении скалки 1, коромысла 13, толкателя 4 и зуба 4 зацеп 12 скользит по поверхности детали 7. При наличии проточки на детали 7 зацеп вытягивает деталь 7 из-под скобы 21, вследствие чего она опрокидывается и перемещается в нижнюю часть паза. При отсутствии проточки на детали 7 ее смещение зацепом не происходит. 3 з. п. ф-лы, 3 ил.

1590326

Изобретение относится к автоматизации технологических процессов в машиностроении и может быть использовано для ориентированной подачи, например, цилиндрических валиков с проточкой или уступом.

Целью изобретения является повышение надежности работы устройства при подаче деталей типа цилиндрических деталей с проточкой за счет обеспечения принудительного переворота детали в зоне вторичной ориент ации.

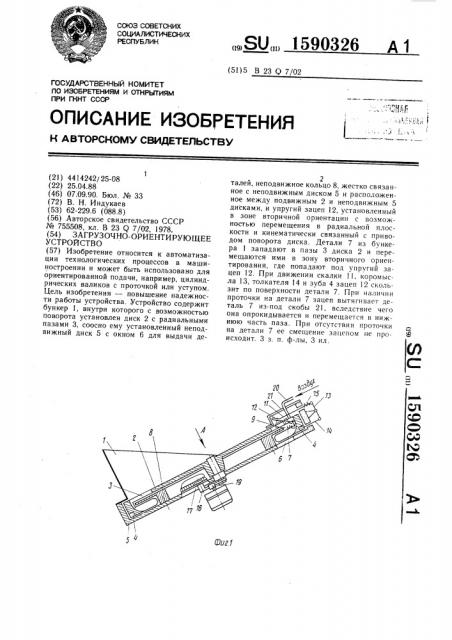

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — храповой приводной механизм.

Загрузочно-ориентирующее устройство соержит бункер 1, поворотный диск 2 с раиальными пазами 3 и храповое колесо с убьями 4, неподвижный диск 5 с окном 6 ля выдачи деталей 7, неподвижное кольцо 8 с ориентирующей кромкой 9 и вырезом 10 для выдачи деталей 7 в окно 6. На неподвижйом диске смонтированы в зоне вторичНой ориентации скалка 11, упругий плас гинчатый зацеп 12, коромысло 13, толка ель 14 и пружина 15. Привод поворота вклю,чает храповой механизм, имеющий рычаг 16 с собачкой 17, пружину 18 и приводной кулачок 19. Для ускорения переориента-! ,ции деталей 7 над верхней частью радиаль-! ных пазов 3 смонтировано сопло 20 для подачи сжатого воздуха. Для удержания от опрокидывания деталей на кромке 9 имеется скоба 21.

Устройство работает следующим образом.

Детали 7 из бункера западают в радиальные пазы 3 рабочего диска и перемещаются ими в зону вторичного ориентирования.

Проходя горизонтальную ось устройства, детали скользят по пазу вниз и часть их длины оказывается под скобой 21, что препятствует их опрокидыванию на кромке 9.

Перемещение рабочего диска приводит детали 7 под пластинчатый зацеп 12 на скалке 11.

При движении скалки ll вниз под действием коромысла 13, толкателя 14 и зуба 4 зацеп скользит по поверхности детали.

При движении скалки вверх под действием пружины 15 зацеп упирается в проточку на детали или уступ и вытягивает деталь изпод скобы 21. При смешении детали по пазу центр ее массы оказывается за кромкой 9 и она опрокидывается, перемещаясь в нижнюю часть радиального паза 3. Опрокидывание ускоряется под действием струи сжатого воздуха из сопла 20. По неподвижному диску деталь доводится до окна 6 выдачи. При отсутствии проточки или уступа зацеп скользит по гладкой поверхности детали, не смещая ее вдоль паза. Деталь попадает в нижнюю часть радиального паза 3 по достижении выреза 10 ь неподвижном кольце 8, а затем — в окно 6.

При вращении приводного кулачка 19 участок ab соответствует рабочему ходу рычага 16 и соответственно диска 2 (фиг. 3), участок bc — холостому перебегу рычага 16 под действием пружины 18, а участок bca соответствует остановке рабочего диска.

Формула изобретения

1. Загрузочно-ориентирующее устройство, содержащее бункер, внутри которого с возможностью поворота установлен диск с радиальными пазами, ось поворота которого расположена под углом к горизонтальной плоскости, соосно с ним установленный непод20 вижный диск с окном для выдачи деталей, неподвижное кольцо, жестко связанное с неподвижным диском и расположенное между подвижными и неподвижным дисками и привод поворота, отличающееся тем, что, с целью повышения надежности при подаче цилиндрических деталей с проточкой, устройство снабжено упругим зацепом, установленным в зоне вторичной ориентации с возможностью перемещения в радиальной, плоскости и кинематически связанным с при3р водом поворота диска, причем в зоне установки зацепа на неподвижном кольце выполнен вырез.

2. Устройство по п. 1, отличающееся тем, что кинематическая связь между подпружиненным зацепом и приводом поворо35 та диска выполнена в виде храпового колеса, жестко связанного с поворотным диском, подпружиненной скалки, на которой закреплен зацеп, толкателя, установленного с возможностью перемещения и взаимодействия с зубьями храпового колеса, и коромысла, одно плечо которого шарнирно связано со скалкой, а другое — с толкателем.

3. Устройство по пп. 1 и 2, отличающееся тем, что оно снабжено скобой, установ45 ленной над подвижным диском в зоне размещения зацепа.

4. Устройство по пп. 1 — 3, отличающееся тем, что на неподвижном диске в зоне вторичной ориентации установлено дополнител но введенное сопло, связанное с источником

gp сжатого воздуха.
