Устройство для ориентации плоских асимметричных по концам деталей

Устройство для ориентации плоских асимметричных по концам деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации технологических процессов и может найти применение при загрузке асимметричных по концам деталей в технологическое оборудование. Цель изобретения - повышение надежности ориентирования. По подающему лотку 1 детали 10 поступают к ориентирующему механизму, выполненному в виде двуплечего рычага 3, установленного на оси 2. Если деталь ориентирована правильно, то она, отодвигая палец 4 на одном плече рычага 3, поворачивает последний, который вторым своим плечом взаимодействует с датчиком 6, подающим команду на выдвижение штока 7. Шток перекрывает поток деталей на лотке 1, сбросив с лотка следующую за правильно ориентированной деталью. После прохода правильно ориентированной детали мимо пальца 4 рычаг 3 возвращается в исходное положение и датчик 6 отключается. Шток 7 возвращается в исходное положение, пропуская поток деталей. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 7 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4441957/25-08 (22) 17.06.88. (46) 07.09.90. Бюл. № 33 (71) Тульский проектно-конструкторский технологический институт машиностроения (72) Ю.П. Сысоев (53) 62-229.64(088.8) (56) Рабинович А.Н. Автоматическое ориентирование и загрузка штучных деталей.—

Киев, 1968, с. 84 — 85, рис. 42. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ

ПЛОСКИХ АСИММЕТРИЧНЫХ ПО КОНЦАМ ДЕТАЛЕЙ (57) Изобретение относится к автоматизации технологических процессов и может найти применение при загрузке асимметричных по концам деталей в технологическое обо„„SU„„1590331 A1

2 рудование. Цель изобретения — повышение надежности ориентирования. По подающему лотку 1 детали 10 поступают к ориентирующему механизму, выполненному в виде двуплечего рычага 3, установленного на оси 2.

Если деталь ориентирована правильно, то она, отодвигая палец 4 на одном плече рычага 3, поворачивает последний, который вторым своим плечом взаимодействует с датчиком 6, подающим команду на выдвижение штока 7. Шток перекрывает поток деталей на лотке 1, сбросив с лотка следующую за правильно ориентированной деталью. После прохода правильно . ориентированной детали мимо пальца 4 рычаг 3 возвращается в исходное положение и датчик 6 отключается. Шток 7 возвращается в исходное положение, пропуская поток деталей. 2 ил.

1590331

Формула изобретения

ЖЗА г

Риа 2

Составитель Т. Новожилова

Редактор С. Пекарь Техред А. Кравчук Корректор Т. Малец

Заказ 2605 Тираж 671 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к автоматизации ехнологических процессов и может найти

11рименение при загрузке асимметричных по онцам деталей, типа ручек кухонных ножей, в технологическое оборудование.

Целью изобретения является повышение надежности ориентации деталей при подаче их сплошным потоком к ориентирующему механизму.

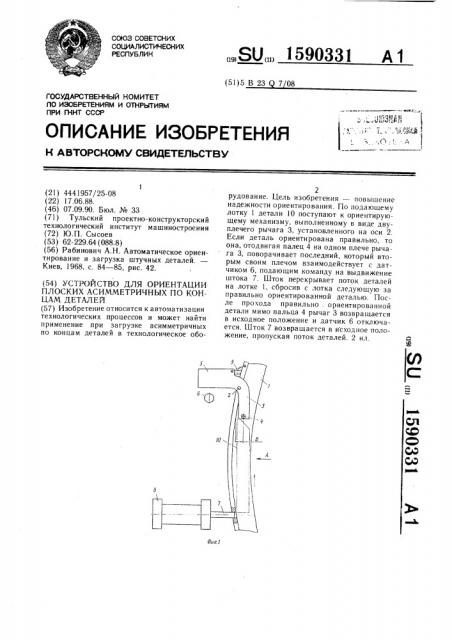

На фиг. 1 изображено устройство, вид ,в плане; на фиг. 2 — вид А на фиг. 1.

Устройство состоит из подающего спирального лотка 1, расположенного в чаше ! вибробункера (не показан), ориентирую! щего механизма, выполненного в виде установленного на оси 2 с возможностью кача1ния двуплечего рычага 3, на одном плече ко торого расположен палец 4, а другое плечо ,5 взаимодействует с датчиком 6, и штока 7,, связанного с силовым цилиндром 8. Рычаг

13 подпружинен относительно чаши вибро1бункера. Упор 9 позволяет регулировать зазор В между вертикальной стенкой лотка ,1, стенкой чаши и пальцем 4.

1 Устройство работает следующим образом. !

Деталь 10 со скосом на одном из концов

1под действием колебаний движется по подаю, щему лотку 1 к ориентирующему механизму, (при этом шток 7 втянут) и достигает пальца 4.

Если деталь ориентирована правильно, то она своим скосом заходит в зазор В и, отодвигая палец 4, продвигается по лотку, При повороте рычага 3 последний своим плечом 5 взаимодействует с датчиком 6, который подает команду на выдвижение штока 7. Шток 7 останавливает поток деталей, сбросив следующую за правильно ориентированной деталь назад в чашу вибробункера. После прохода правильно ориентированной детали мимо пальца 4 рычаг 3 возвра1цается в исходное положение. Датчик

6 отключается, и шток 7 возвращается в исходное положение, пропуская поток деталей к ориентирующему механизму. В слу10 чае подхода правильно ориентированной детали цикл повторяется.

При подходе к рычагу 3 неправильно ориентированной детали палец 4 сбрасывает деталь в чашу, при этом поворота рычага

3 не происходит, и шток 7 не прерывает потока деталей.

Устройство для ориентации плоских асим20 метричных по концам деталей, содержащее подающий лоток и ориентирующий механизм, выполненный в виде установленного на подаюшем лотке двуплечего рычага, одно плечо которого предназначено для взаимодействия с деталями, отличающееся тем, что, с целью повышения надежности, оно снабжено установленным с возможностью возвратнопоступательного перемешения поперек продольной оси подающего лотка штоком, связанным с соответствующим приводом, и датЗо чиком, управляющим указанным приводом, при этом двуплечий рычаг установлен с возможностью взаимодействия другим своим плечом с датчиком.
