Захватное устройство
Иллюстрации
Реферат
Изобретение относится к машиностроению, в частности к устройствам для захвата деталей в условиях вакуума или агрессивных сред. Целью изобретения является повышение надежности и расширение технологических возможностей захватного устройства. Для этого захватные элементы 2 выполнены в виде манометрических трубчатых пружин, завитых вокруг своих продольных осей. Навивка каждой пружины выполнена в противоположном направлении относительно направления навивки другой пружины. При подаче давления через коллектор 1 в полости пружин происходит встречный поворот свободных концов элементов 2. При этом производится захват детали витками пружин за внутреннюю или наружную поверхность. 4 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
1590377 А 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4299367/31-08 (22) 02.07.87 (46) 07.09.90. Бюл. № 33 (71) Московский институт электронного машиностроения (72) А. Т. Александрова и А. Ю. Андреева (53) 621-229.72 (088.8) (56) Авторское свидетельство СССР № 546958, кл. F 6 К 3/00, 1977. (54) ЗАХВАТНОЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению, в частности к устройствам для захвата деталей в условиях вакуума или агрессивных сред. Целью изобретения является (51)5 В 25 1 15/08// В 25 J 15/!2
2 повышение надежности и расширение технологических возможностей захватного устройства. Для этого захватные элементы 2 выполнены в виде манометрических трубчатых пружин, завитых вокруг своих продольных осей. Навивка каждой пружины выполнена в противоположном направлении относительно направления навивки другой пружины. При подаче давления через коллектор 1 в полости пружин происходит встречный поворот свободных концов элементов
2. При этом производится захват детали витками пружин за внутреннюю или наружную поверхность. 4 ил.
1590377
Изобретение относится к машиностроению, в частности к устройствам для захвата деталей в условиях вакуума или агрессивных сред.
Целью изобретения является повышение надежности и расширение технологических возможностей захватного устройства.

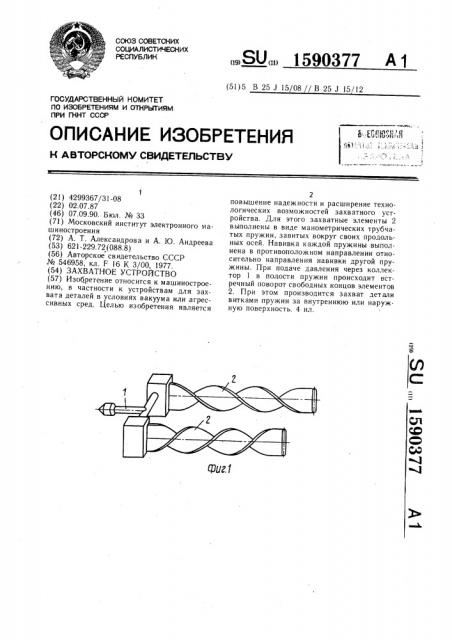

На фиг. 1 показано захватное устройство, общий вид; на фиг. 2 — пример удержания детали за внутреннюю поверхность; на фиг. 3 — то же, за наружную поверхность; на фиг. 4 — вариант выполнения з ахватного устройства с дополнительными губками.
Захватное устройство содержит корпус, на котором закреплены коллектор 1, соединенный с источником давления, и захватные элементы 2. Захватные элементы 2 выполнены в виде манометрических трубчатых ! пружин, полости которых соединены с коллектором 1. Захват деталей 3 может быть осуществлен за наружную и внутреннюю поверхности. Захватные элементы могут быть оснащены дополнительными губками 4. Упомянутые пружины завиты вокруг своих продольных осей в противоположных направлениях для осуществления встречного поворота.
Устройство работает следующим образом.
Деталь 3 помещают либо между захватными элементами 2 (фиг. 3), либо с их наружной стороны (фиг. 2), затем коллектор 1 подключают к источнику давления рабочей среды. Свободные концы манометрических пружин поворачиваются навстречу друг другу и витками производят захват детали 3.
Для освобождения детали сбрасывают давление в манометрических пружинах. Возможно осуществление захвата детали 3 следующим образом: сначала подают рабочую среду под давлением в манометрические пружины, а затем, сбрасывая давление, осуществляют
"О захват детали 3 за счет упругих свойств захватных элементов 2. При необходимости возможна установка дополнительных губок
4. Захватное устройство позволяет также удерживать одновременно несколько деталей за наружную и внутреннюю поверхности, что можно использовать при сборке.
Формула изобретения
Захватное устройство, содержащее корпус, на котором закреплены захватные элементы, выполненные в виде манометрических трубчатых пружин, полости которых соединены с источником давления, отличающееся тем, что, с целью повышения надеж25 ности и расширения технологических возможностей, упомянутые пружины выполнены витыми вокруг своих продольных осей, при этом навивка каждой пружины выполнена в противоположном направлении относительно направления навивки другой пружины.
