Покрытие многопролетного промышленного здания

Покрытие многопролетного промышленного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к технике аэрации промышленных зданий. Целью изобретения является повышение эффективности аэрации здания и защита от атмосферных осадков и наружного воздуха. Покрытие многопролетного промышленного здания содержит несущие конструкции, расположенную на последних кровлю 2 с двумя скатами 3 и 4, между которыми размещен аэрационный проем 5, и установленные в два ряда над аэрационным проемом 5 с образованием зазора 6 продольные ветроотбойные щиты 7 и 8. Один из скатов 3 кровли 2 расположен выше другого ската 4 с образованием между ними дополнительного аэрационного проема 9 с козырьком 10 в верхней части. Один из рядов щитов 7 выполнен плоским и расположен над козырьком 10 с образованием зазора 11, другой ряд щитов 8-криволинейным и обращен вогнутой стороной к дополнительному проему 9. Между продольными щитами 7 и 8 установлена криволинейная продольная перегородка 12, а между перегородкой 12 и продольными щитами 7 и 8 - криволинейные направляющие 13 и 14. В основном и дополнительном аэрационных проемах 5 и 9 установлены торцовые и поперечные щиты, а между проемами 5 и 9 - лоток 17. Продольная перегородка 12 и направляющие 13 и 14 установлены эквидистантно относительно криволинейного продольного щита 8, а верхние части последних и плоского продольного щита 7 расположены на одном уровне и выше козырька 10 с возможностью обеспечения светового перекрытия аэрационных проемов 5 и 9. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„159051 (51)5 Е 04 В 7 00

6Й ".ОИ2МД

ПА1г.111л0 („ у, Д Щ

F.!i1 Бj:ÈÎ i"Å,:"„4

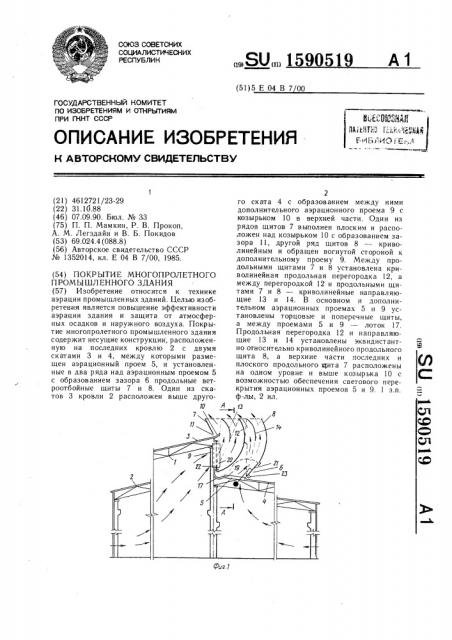

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (2!) 4612721/23-29 (22) 31.10.88 (46) 07.09.90. Бюл. № 33 (75) П. П. Мамкин, P. В. Прокоп, А. М. Легздайн и В. Б. Покидов (53) 69.024.4 (088.8) (56) Авторское свидетельство СССР № 1352014, кл. Е 04 В 7/00, 1985. (54) ПОКРЫТИЕ МНОГОПРОЛЕТНОГО

П РОМ Ь! ШЛ ЕН НОГО ЗДАНИЯ (57) Изобретение относится к технике аэрации промышленных зданий. Целью изобретения является повышение эффективности аэрации здания и защита от атмосферных осадков и наружного воздуха. Покрытие многопролетного промышленного здания содержит несущие конструкции, расположенную на последних кровлю 2 с двумя скатами 3 и 4, между которыми размещен аэрационный проем 5, и установленные в два ряда над аэрационным проемом 5 с образованием зазора 6 продольные ветроотбойные щиты 7 и 8. Один из скатов 3 кровли 2 расположен выше друго а

2 го ската 4 с образованием между ними дополнительного аэрационного проема 9 с козырьком 10 в верхней части. Один из рядов щитов 7 выполнен плоским и расположен над козырьком 10 с образованием зазора 11, другой ряд щитов 8 — криволинейным и обращен вогнутой стороной к допол нительному проему 9. Между продольными щитами 7 и 8 установлена криволинейная продольная перегородка 12, а между перегородкой 12 и продольными щитами 7 и 8 — криволинейные направляющие 13 и 14. В основном и дополнительном аэрационных проемах 5 и 9 установлены торцовые и поперечн ые щиты, а между проемами 5 и 9 — лоток 17.

Продольная перегородка 12 и направляющие 13 и 14 установлены эквидистантно относительно криволинейного продольного щита 8, а верхние части последних и плоского продольного щита 7 расположены на одном уровне и выше козырька 10 с возможностью обеспечения светового перекрытия аэрационных проемов 5 и 9. 1 з.п. ф-лы, 2 ил. я

1590519

Составитель М. Рашепкин

Техред А. Кравчук Корректор М. Шароши

Тираж 588 Г1одписное

Редактор Н. Гунько

Заказ 2615

ВНИИГ!И Государственного комитста по изобретениям и открытиям при ГКНТ (.-(.(.Р

113035, Москва, Ж вЂ” 35, Раушская наб.. д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, i.д. Гагарина, 0!

5 козырька с возможностью обеспечения светового перекрытия аэрационных проемов.

2. Покрытие по п. 1, отличающееся тем, что основной и дополнительный аэраб ционные проемы снабжены поворотными заслонками, установленными в проемах соответственно на горизонтальной и вертикальной осях.
