Изобретение относится к области энергетики и может быть использовано на тепловых электростанциях с паротурбинными установками.

Целью изобретения является повышение экономичности.

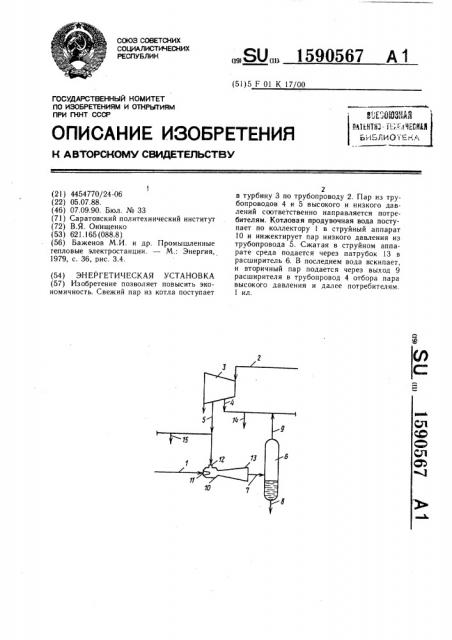

На чертеже представлена схема предлагаемой энергетической установки.

Энергетическая установка содержит паровой котел (не показан) с коллектором 1 продувочной воды, подключенную к нему трубопроводом 2 свежего пара паровую турбину 3 с трубопроводами 4 и 5 отборов пара высокого и низкого давлений, расширитель

6 с входом 7 среды, выходом 8 воды и выходом 9 вторичного пара, подсоединенным к трубопроводу 4 отбора пара высокого давления. Установка снабжена также струйным аппаратом 10 с патрубками 11 — 13 рабочей, инжектируемой и сжатой сред, подключенными соответственно к коллектору 1 продувочной воды, трубопроводу 5 отбора пара низкого давления и входу 7 среды расширителя 6. Установка снабжена паропроводами

14 и 15, подсоединенными соответственно к трубопроводам 4 и 5 отборов пара.

Энергетическая установка работает следующим образом.

Вырабатываемый в паровом котле пар направляется по трубопроводу 2 в турбину

3, где он расширяется с совершением полезной работы. Часть пара отбирается из проточной части паровой турбины 3 по трубопроводам 4 и 5 отборов пара высокого и низкого давлений и направляется внутренним и внешним потребителям по паропроводам 14 и 15. Котловая продувочная вода по коллектору 1 направляется через патрубок 11 рабочей среды в струйный аппарат 10, где она инжектирует пар низкого давления, поступающий из трубопровода 5 через патрубок 12. Сжатая в струйном аппарате среда (вода и пар) направляется через патрубок

13 и вход 7 в расширитель 6. В последнем вода вскипает, вторичный пар направляется через выход 9 расширителя в трубопровод

4 отбора пара высокого давления и далее потребителям, а вода отводится через выход

8 расширителя.

Изобретение позволяет повысить эконо15 мичность путем сжатия пара низкого давления в струйном аппарате и подачи его п отре бит ел я м.

Энергетическая установка, содержащая паровой котел с коллектором продувочной воды, подключенную к нему паровую турбину с трубопроводами отбора пара высокого и низкого давлений, расширитель с входом

25 среды и выходом вторичного пара, подсоединенным к трубопроводу отбора пара высокого давления, отличающаяся тем, что, с целью повышения экономичности, она снабжена струйным аппаратом с патрубками рабочей, инжектируемой и сжатой сред, подключенными соответственно к коллектору продувочной воды, к трубопроводу отбора пара низкого давления и к входу воды расширителя.
