Изобретение относится к области промышленной энергетики и может быть использовано при разработке сушильных камер.

Целью изобретения является повышение эксергетического КПД.

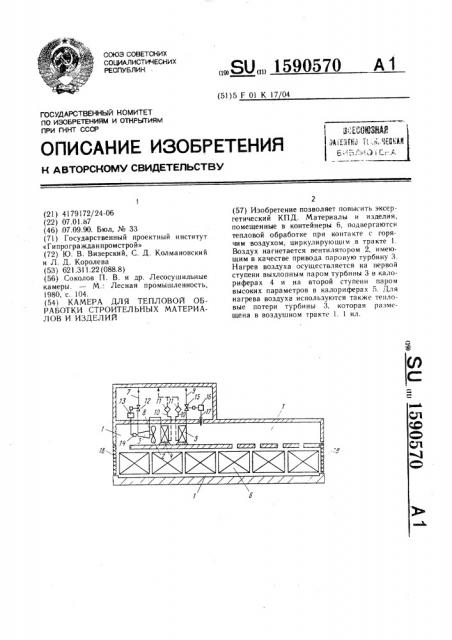

На чертеже представлена схема предлагаемой камеры для тепловой обработки строительных материалов и изделий.

Камера содержит последовательно установленные в воздушном тракте 1 вентилятор 2, размещенный на одном валу с приводом, который выполнен в виде паровой турбины 3, калориферы 4 и 5 первой и второй ступеней подогрева и контейнеры 6 обрабатываемых материалов и изделий. Паровая турбина по острому пару подключена паропроводом 7 к. трубопроводу пара (не показан), а по выхлопному пару паропроводом 8 — к калориферам 4 первой ступени подогрева. Калориферы 5 второй ступени подогрева подсоединены к трубопроводу пара паропроводом 9. Калориферы 4 и 5 снабжены конденсатопроводами 10 с конденсатоотводчиками 11. Паропровод 7 снабжен регулируемой задвижкой

12 с сервоприводом, подключенным к регулятору 13, который подсоединен к тахометру 14 паровой турбины 3. Паропровод 9 снабжен регулируемой задвижкой 15 с сервоприводом, подключенным к регулятору 16, который подсоединен к термодатчику 17. Последний размещен в воздушном тракте 1 за калориферами 5 по ходу воздуха. Камера содержит также двери 18.

Камера для тепловой обработки строительных материалов и изделий работает следующим образом.

Контейнеры 6 обрабатываемых материалов и изделий перемещаются в тракте

1 камеры слева направо, проходя через двери

18 камеры. Нагретый воздух движется противотоком. При соприкосновении воздуха с материалами и изделиями происходит их тепловая обработка. Воздух нагнетается по тракту 1 вентилятором 2, который вра щается паровой турбиной 3. Нагрев воздуха осуществляется последовательно в калори-. ферах 4 и 5. Пар по трубопроводам 7 и 9 подается соответственно в паровую турбину 3 и в калориферы 5 второй ступени подогрева. Выхлопной пар из турбины 3 по паропроводу 8 направляется в калориферы 4 первой ступени подогрева. Конденсат из калориферов 4 и 5 отводится через конденсатоотводчики 11 по конденсатопроводам 10.

Скорость вращения турбины 3 и вентилятора 2 и соответственно расход воздуха в тракте 1 регулируются посредством изменения расхода пара на турбину 3. Последний изменяется задвижкой 12, сервопривод которой получает сигнал от регулятора 13 в зависимости от показаний тахометра 14. Температура воздуха в тракте 1 регулируется изменением расхода пара, подаваемого в калориферы 5, через задвижку 15, сервопривод которой получает сигнал от регулятора 16 в зависимости от показаний термодатчика 17.

Изобретение позволяет повысить эксергетический КПД путем использования паровой турбины в качестве привода вентилятора и использования тепловых потерь турбины и ее выхлопного пара для нагрева воздуха.
