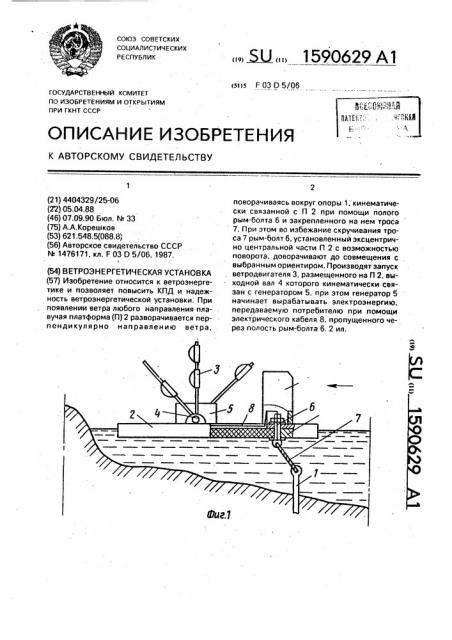

Реферат



Изобретение относится к ветроэнергетике и позволяет повысить КПД и надежность ветроэнергетической установки. При появлении ветра любого направления плавучая платформа (П) 2 разворачивается перпендикулярно направлению ветра, поворачиваясь вокруг опоры 1, кинематически связанной с П 2 при помощи полого рым-болта 6 и закрепленного на нем троса 7. При этом, во избежание скручивания троса 7, рым-болт 6, установленный эксцентрично центральной части П 2 с возможностью поворота, доворачивают до совмещения с выбранным ориентиром. Производят запуск ветродвигателя 3, размещенного на П 2, выходной вал 4 которого кинематически связан с генератором 5, при этом генератор 5 начинает вырабатывать электроэнергию, передаваемую потребителю при помощи электрического кабеля 8, пропущенного через полость рым-болта 6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 F 03 0 5/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

3 104

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

° а

Ъ (21) 4404329/25-06 (22) 05.04.88 (46) 07.09.90 Бюл. ¹ 33 (75) А.А, Корешков (53) 621.548.5(088,8) (56) Авторское свидетельство СССР

¹ 1476171, кл. F 03 О 5/06, .1 987.

Ъ (54) ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение относится к ветроэнергетике и позволяет повысить КПД и надежность ветроэнергетической установки. При появлении ветра любого направления плавучая платформа (П) 2 разворачивается перпендикулярно направлению ветра, . БЫ „1590629 А1 поворачиваясь вокруг опоры 1, кинематически связанной с П 2 при помощи полого рым-болта 6 и закрепленного на нем троса

7. При этом во избежание скручивания троса 7 рым-болт 6, установленный эксцентрично центральной части П 2 с возможностью поворота, доворачивают до совмещения с выбранным ориентиром. Производят запуск ветродвигателя 3, размещенного на П 2, выходной вал 4 которого кинематически связан с генератором 5, при этом генератор 5 начинает вырабатывать электроэнергию, передаваемую потребителю при помощи электрического кабеля 8, пропущенного через полость рым-болта 6, 2 ил.

1590629

10 Формула изобретения

Составитель В, Игнатьев

Редактор Л. Зайцева Техред М.Моргентал Корректор О, Кравцова

Заказ 2620 Тираж 355 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательск и комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к ветроэнергетике и может быть использовано в ветроэнергетических установках, Цель изобретения — повышение КПД и надежности, На фиг.1 схематично изображена ветроэнергетическая установка, общий вид; на фиг.2 — то же, вид сверху.

Ветроэнергетическая установка содержит связанную с опорой 1 плавучую платформу 2, размещенный на ней ветродвигатель 3, выходной вал 4 которого кинематически связан с генератором 5. подключенным к потребителю, Платформа 2 связана с опорой 1 при помощи полого рымболта 6 и закрепленного на нем троса 7, а генератор 5 подсоединен к потребителю при помощи электрического кабеля 8, причем рым-болт 6 установлен эксцентрично центральной части платформы 2 с возможностью поворота, а кабель 8 пропущен через его полость.

Ветроэнергетическая установка работает следующим образом.

При появлении ветра любого направления платформа 2 разворачивается перпендикулярно направлению ветра. поворачиваясь вокруг опоры 1. При этом во избежание скручивания троса 7 рым-болт бдоворачивают до совмещения с выбранным ориенти5 ром, Производят запуск ветродвигателя 3, при этом генератор 5 начинает вырабатывать электроэнергию, передаваемую потребителю по подводному кабелю 8.

Ветроэнергетическая установка, содержащая связанную с опорой плавучую платформу, размещенный на ней ветродви15 гатель, выходной вал которого кинематически связан с генератором, подключенным к потребителю, отличающая ся тем,что, с целью повышения КПД и повышения на. дежности, платформа связана с опорой при

20 помощи полого рым-болта и закрепленного на нем троса, а генератор подсоединен к потребителю при помощи электрического кабеля, причем рым-болт установлен эксцентрично центральной части платформы с

25 возможностью поворота, а кабель пропущен через его полость.
