; C0e3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕНИИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ № 159185

Класс

20d, 22

МПК

В 6Ig

Заявлено 12 111.1962 (№ 768484г27-11) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 07.XII 1963. Бюллетень № 24

Подписная группа J¹ 78

В. В. Новиков

11

4 Г

ФРИКЦИОННЫЙ АМОРТИЗАТОР

В известных фрикционных амортизаторах энергия поглощается при взаимном пермещении пары трущихся элементов, из которых внутренний взаимодействует с фрикционны 1 материалом наружного.

В описываемом амортизаторе для получения переменного сопротивления фрикционная часть наружного элемента выполнена составной из различных материалов.

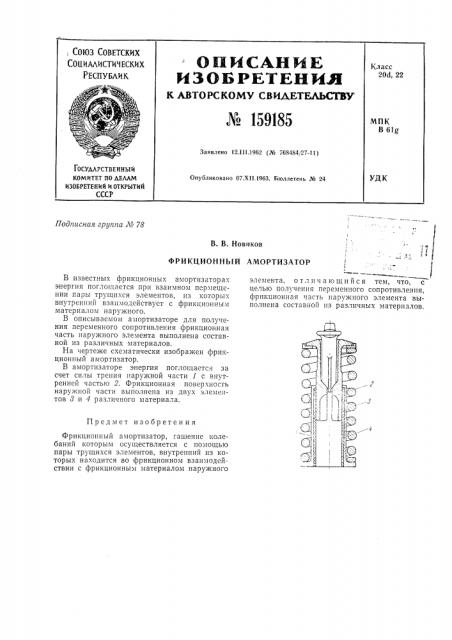

На чертеже схематически изображен фрикциониый амортизатор.

В амортизаторе энергия поглощается за счет силы трения наружной части 1 с внутренней частьго 2. Фрикционная поверхность наружной части выполнена из двух элемеитов 8 и 4 различного материала.

Фрикционный амортизатор, гашение колебаний которым осуществляется с помощью пары трущихся элементов, внутренний из которых находится во фрикционном взаимодействии с фрикционным материалом наружного

Предмет изобретения

5 элемента, отл ич а ющи йся тем, что, с целью получения переменного сопротивления, фрикционная часть наружного элемента выполнена составной из различных материалов.
