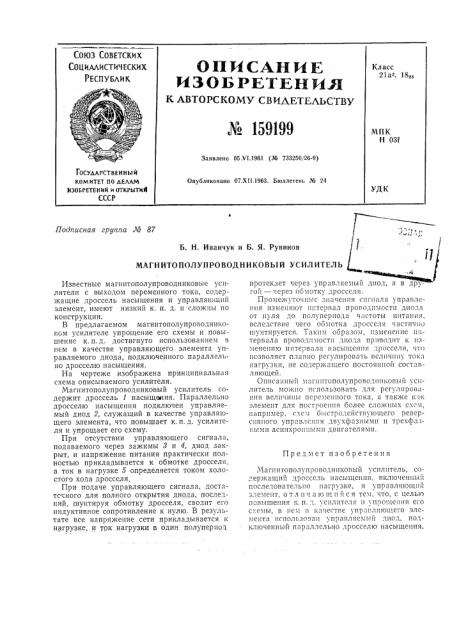

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ ЕСКИХ

РЕСПУБЛИК опислник ЗОБРЕТКНИЛ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159199

Класс

21а.- . 18вв

МПК

Н 03f

Заявлено 06.Ч1.1961 (¹ 733260, 26-9) ГОСЬДАРСТВЕННЫй

K0MHTET ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 07.XII.1963. Бюллетень № 24

УДК

Подписная группа № 87

Б. Н. Иванчук и Б. Я. Рувинов

МАГНИТОПОЛУПРОВОДНИКОВЫЙ УСИЛИТЕЛЬ

Известные магнитополупроводниковые усилители с выходом переменного тока, содержащие дроссель насыщения и управляющий элемент, имеют низкий к. п. д. и сложны по конструкции.

В предлагаемом магнитополупроводниковом усилителе упрощение его схемы и повышение к. п. д. достигнуто использованием в нем в качестве управляющего элемента управляемого диода, подключенного параллельно дросселю насыщения.

На чертеже изображена принципиальная схема описываемого усилителя.

Магнитополупроводниковый усилитель содержит дроссель 1 насыщания. Параллельно дросселю насыщения подключен управляемый диод 2, служащий в качестве управляющего элемента, что повышает к. п. д. усилителя и упрощает его схему.

При отсутствии управляющего сигнала, подаваемого через зажимы 8 и 4, диод закрыт, и напряжение питания практически полностью прикладывается к обмотке дросселя, а ток в нагрузке 5 определяется током холостого хода дросселя.

При подаче управляющего сигнала, достаточного для полного открытия диода, последний, шунтируя обмотку дросселя, сводит его индуктивное сопротивление к нулю. В результате все напряжение сети прикладывается к нагрузке, и ток нагрузки в один полуперпод протекает через управляемый диод, а в другой — через обмотку дросселя.

Проме>куто шь.с зпа гения сигнала упраглепня изменяют интервал прогодцмостп диода от пуля до полупернода частоты пптапи», вследствие чего обмотка дросселя частично шунтируется. Таким образом, изменение интервала проводимости диода приводит к изменепи1о интервала насыщения дросселя, что позволяет плавно регулировать величину тока нагрузки, пе содержащего постоянной состаг.л яющей.

Описанный магпитополупроводцпковый усилитель можно использовать для регулирования величины переменного тока, а также как элемент для построеппя более сложпых схем, например, схем быстродейстгующего реверсивного управления двухфазными и трехфазiiûìè ас|п1хронпь1ми двигателями.

Предмет изобретения

Магнитополупроводниковьш усилитель, содержащий дpoccL;lb нась|щенпя, включенпы,"1 последовательно нагрузке, и управляющий элемент, отличающийся тем, что, с целью повышения к. и. ",. усилителя и упрощения его схемы, в пе;1 г качестве упрагляющего элемента использован управляемый диод, подключенный параллельно дросселю насыщения, № 1591I99
