Реферат



СОЮЗ COBETCKNX

СОЦ HAANCTN×ÅÑ1ÈÕ

РЕСПУБЛИК

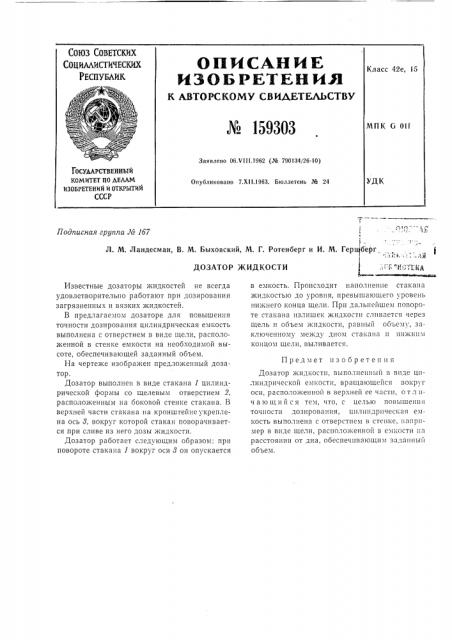

ОПИСАНИЕ

ИЗ О Б РЕТ Ен ИН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Класс 42е, 15 № 159303

МПК G Olf

Заявлено 06.Ч111.1962 (№ 790134/26-10) ГОО ДАР ТНЕННБ1И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

УДК

Опубликовано 7.XI1.1963. Бюллетень № 24 (iîò - л

Подписная группа № 1б7

}"

Л. М. Ландесман, В. М. Быховский, M. Г. Ротенберг и И. М. Гертцберг .ась :, . -1и

ДОЗАТОР ЖИДКОСТИ пБ .К;,"ТЕИА

Предмет изобретения

Известные дозаторы жидкостей не всегда удовлетворительно работают при дозировании загрязненных и вязких жидкостей.

В предлагаемом дозаторе для повышения точности дозирования цилиндрическая емкость выполнена с отверстием в виде щели, расположенной в стенке емкости на необходимой высоте, обеспечивающей заданный объем.

На чертеже изображен предложенный дозатор.

Дозатор выполнен в виде стакана 1 цилиндрической формы со щелевым отверстием 2, расположенным на боковой стенке стакана. В верхней части стакана на кронштейне укреплена ось 8, вокруг которой стакан поворачивается при сливе из него дозы жидкости.

Дозатор работает следующим образом: при повороте стакана 1 вокруг оси 8 он опускается в емкость. Происходит наполнение стакана жидкостью до уровня, превышающего уровень нижнего конца щели. При дальнейшем повороте стакана излишек жидкости сливается через щель и объем жидкости, равный объему, заключенному между дном стакана и ш1жннм концом щели, выливается.

Дозатор жидкости, выполненный в виде цилиндрической емкости, вращающейся вокруг оси, расположенной в верхней ее части, о т л ич а ю шийся тем, что, с целью повышения точности дозировання, цилиндрическая емкость выполнена с отверстием в стенке, например в виде щели, расположенной в емкости на расстоянии от дна, обеспечивающим заданный объем. № 159303

Составитель П. Н. Полохин

Техред Л. П. Курилко Корректор P. Т. Келембет

Редактор Кутафина

Типография, пр. Сапунова, 2

Подп. к печ. 7/I — 64 г. Формат бум. 60 Х 90 /з Объем 0,23 изд. л.

Заказ 3301/18 Тираж 900 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
