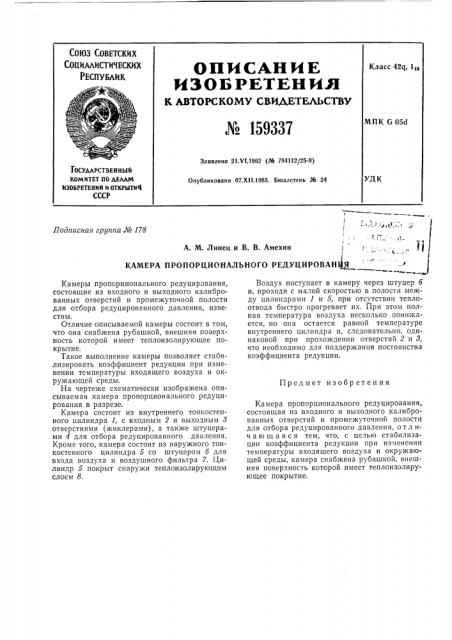

СОЮЗ СОВЕТСКИХ

C0QHAANCTH×ÅÑÊÈÕ

РЕСПУБЛИК

ОПИСАН И Е

ЯЗОВ РЕТЕН И.Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159ЗЗ7

Класс 42q, 1«

МПК G 05d

Заявлено 21.V1.1962 (М 784112125-8) ГОСУ АРСТВЕННЫЙ

КОМИТЕТ ПО АЕЛАЯ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 07.ХП.1963. Бюллетень М 24

l а

) ip pl 1 л .- °

А. М. Линец и В. В. Амехин ... „Ц

КАМЕРА ПРОПОРЦИОНАЛЬНОГО РЕДУЦИРОВАН

Подписная группа № 178

Предмет изобретения

Камеры пропорционального редуцирования, состоящие из входного и выходного калиброванных отверстий и промежуточной полости для отбора редуцированного давления, известны.

Отличие описываемой камеры состоит в том, что она снабжена рубашкой, внешняя поверхность которой имеет теплоизолирующее покрытие.

Такое выполнение камеры позволяет стабилизировать коэффициент редукции при изменении температуры входящего воздуха и окружающей среды.

На чертеже схематически изображена описываемая камера пропорционального редуцирования в разрезе.

Камера состоит из внутреннего тонкостенного цилиндра 1, с входным 2 и выходным 8 отверстиями (жиклерами), а также штуцерами 4 для отбора редуцированного давления.

Кроме того, камера состоит из наружного тонкостенного цилиндра 5 со штуцером б для входа воздуха и воздушного фильтра 7. Цилиндр 5 покрыт снаружи теплоизолирующим слоем 8.

Воздух поступает в камеру через штуцер б и, проходя с малой скоростью в полости между цилиндрами 1 и 5, при отсутствии теплоотвода быстро прогревает их. При этом полная температура воздуха несколько понижается, но она остается равной температуре внутреннего цилиндра и, следовательно, одинаковой при прохождении отверстий 2 и 8, что необходимо для поддержания постоянства коэффициента редукции.

Камера пропорционального редуцирования, состоящая из входного и выходного калиброванных отверстий и промежуточной полости для отбора редуцированного давления, о т л ич а ю щ а я с я тем, что, с целью стабилизации коэффициента редукции при изменении температуры входящего воздуха и окружающей среды, камера снабжена рубашкой, внешняя поверхность которой имеет теплоизолирующее покрытие. № 159337

5 б

Составитель Е. Герцик

Редактор Б. Шнейдерман Техред А. А. Камышникова Корректор T. Д. Хромцевт

Поди. к печ. 22/П вЂ” 64 г. Формат бум. 60 Q 90>/8 Объем 0,23 пзд. л.

Заказ 3619/3 Тираж 1525 Цена 5 коп.
