Патент ссср 159361

Патент ссср 159361

Иллюстрации

Показать все

Реферат

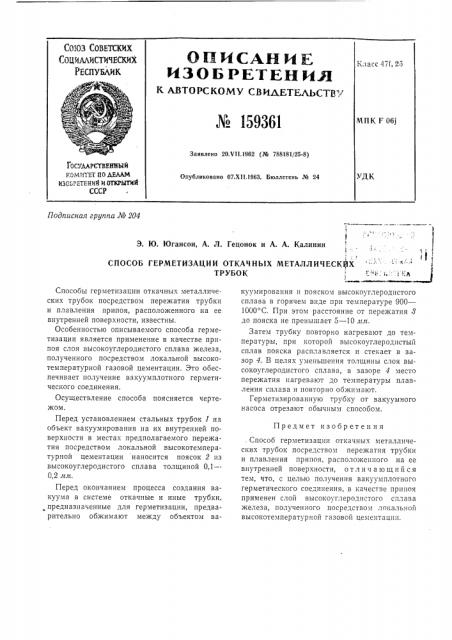

СОБз CGBETcKNx

СОЦИАЛИСТИЧЕСКИХ

РеспуБЛиК

ОИИСЛЯИК изоы чтения

К АВТОРСКОМУ СВИД,ЕТЕЛЬСТВУ

go 1ЩЯ

Класс 47, 25

ЧПК F 061

Заявлено 20Х11.1962 (№ 788181/25-8) ГОЛА.РСтВИНВЫИ

КОМИтвТ ПО АБААМ

ИЗСВРЕТЕНИ11 И ОТКРЫТИИ

СССР

УДК

Опубликовано 07.Х11.1963. Бюллетень № 24

Подписная группа J6 204

Э. Ю. Югансон, А. Л. Гецонок и А. А. Калинин

СПОСОБ ГЕРМЕТИЗАЦИИ ОТКАЧНЫХ МЕТАЛЛИЧЕСКИХ

ТРУБОК

Способы герметизации откачных металлических трубок посредством пережатия трубки и плавления припоя, расположенного на ее внутренней поверхности, известны.

Особенностью описываемого способа герметизации является применение в качестве припоя слоя высокоуглеродистого сплава железа, полученного посредством локальной высокотемпературной газовой цементации. Это ооеспечивает получение вакуумплотного герметического соединения.

Осуществление способа поясняется чертежом.

Перед установлением стальных трубок 1 на объект вакуумирования на их внутренней поверхности в местах предполагаемого пережатия посредством локальной высокотемпературной цементации наносится поясок 2 из высокоуглеродистого сплава толщиной 0,1—

0,2 лль

Перед окончанием процесса создания вакуума в системе откачные и иные трубки, предназначенные для герметизации, предварительно обжимают между объектом ваПредмет изобретения

Ф

«» «»

«,.ю куумирования и пояском высокоуглеродистого сплава в горячем виде при температуре 900—

1000 С. При этом расстояние от пережатия 8 до пояска не превышает 5 — 10 нл.

Затем трубку IIQBTopI o нагревают до температуры, при которой высокоуглеродистьш сплав пояска расплавляется и стекает в зазор 4. В целях уменьшения толщины слоя высокоуглеродистого сплава, в зазоре 4 место пережатия нагревают до температуры плавления сплава и повторно обжимают.

Герметизированную трубку от вакуумного насоса отрезают обычным способом.. Способ герметизации откачных металлических трубок посредством пережатия трубки и плавления припоя, расположенного на ее внутренней поверхности, отличающийся тем, что, с целью получения вакуумплотного герметического соединения, в качестве припоя применен слой высокоуглероднстого сплава железа, полученного посредством локальной высокотемпературной газовой цементации. № 159361

Составитель Ф. Х. Набиуллии

Редактор T. В. Данилова Техред А. А. Кудрявицкая Корректор Ю. М. Федулова

Подп. к печ. 20/1 — 64 г. Формат бум. 60 Х 90 /з Объем 0,23 изд. л.

Заказ 3300/18 Тираж 1050 Цена 5 коп.

ЦНИИПИ Государственного омитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
