Дренажный колпачок для фильтра или адсорбера

Дренажный колпачок для фильтра или адсорбера

Иллюстрации

Показать все

Реферат



Изобретение относится к дренажным устройствам и позволяет повысить надежность в работе дренажного колпачка. Он содержит корпус со щелями, жестко соединенный с резьбовым пальцем, на котором размещен резьбовой фиксатор. Корпус выполнен из конических колец и шайбы, установленных соосно и с зазором и жестко связанных между собой таким образом, что смежные грани образуют кольцевые щели, расположенные перпендикулярно к образующей наружной конической поверхности колец. Кольца, палец и фиксатор выполнены из термои коррозионно-стойкого металла - титана. 1 ил.

союз советских социАлистических

РЕСПУБЛИК (sl)5 В 01 О 24/00, 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

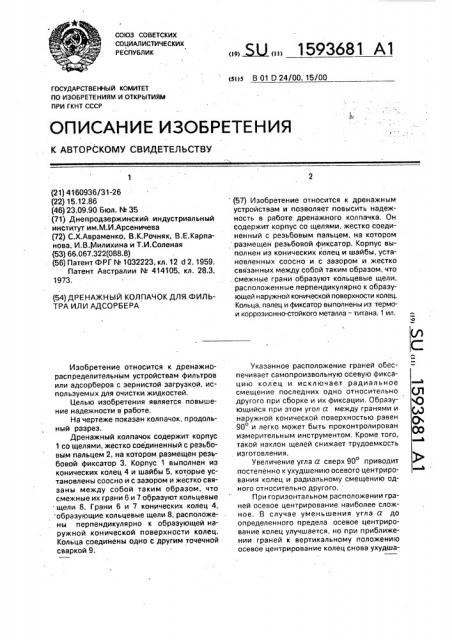

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4160936/31-26 (22) 15.12.86 (46) 23.09.90 Бюл. М 35 (71) Днепродзержинский . индустриальный институт им.M.È.Àðcåíè÷åaà (72) С.Х.Авраменко, В.К.Рочняк, B.Е.Карпанова, И.В. Лилихина и Т.И,Соленая (53) 66.067.322(088.8) (56) Патент ФРГ М 1032223, кл. 12 d 2, 1959.

Патент Австралии М 414105, кл. 28,3, 1973, (54) ДРЕНАЖН6!Й КОЛПАЧОК ДЛЯ. ФИЛЬТРА ИЛИ АДСОРБЕРА

Изобретение относится к дренажнораспределительным устройствам фильтров или адсорберов с зернистой загрузкой, используемых для очистки жидкостей.

Целью изобретения является повышение надежности в работе.

На чертеже показан колпачок, продольный разрез.

Дренажный колпачок содержит корпус

1 со щелями, жестко соединенный с резьбовым пальцем 2, на котором размещен резьбовой фиксатор 3. Корпус 1 выполнен иэ конических колец 4 и шайбы 5, которые установлены соосно и с зазором и жестко связаны между собой таким образом, что смежные их грани 6 и 7 образуют кольцевые . щели 8. Грани 6 и 7 конических колец 4, образующие кольцевые щели 8, расположены перпендикулярно к образующей наружной конической поверхности колец.

Кольца соединены одно с другим точечной сваркой 9.. Ж,, 1593681 А1 (57) Изобретение относится к дренажным устройствам и позволяет повысить надежность в работе дренажного колпачка, Он содержит корпус со щелями, жестко соединенный с резьбовым пальцем, на котором размещен резьбовой фиксатор. Корпус выполнен из конических колец и шайбы, установленных соосно и с зазором и жестко связанных между собой таким образом, что ..смежные грани образуют кольцевые щели, расположенные перпендикулярно к образующей наружной конической поверхности колец.

Кольца, палец и фиксатор выполнены из термои корроэионно-стойкого металла — титана. 1 ил.

Указанное расположение граней обеспечивает самопроизвольную осевую фиксацию колец и исключает радиальное смещение последних одно относительно другого при сборке и их фиксации. Образующийся при этом угол а между гранями и наружной конической поверхностью равен

90 и легко может быть проконтролирован измерительным инструментом. Кроме того, такой наклон щелей снижает трудоемкость изготовления.

Увеличение угла а сверх 90 приводит постепенно к ухудшению осевого центрирования колец и радиальному смещению одного относительно другого.

При горизонтальном расположении граней осевое центрирование наиболее сложное. В случае уменьшения угла а до определенного предела осевое центрирование колец улучшается, но при приближении граней к вертикальному положению осевое центрирование колец снова ухудша1593681

25

35

45

50 ется, и когда грани 6 и 7 становятся параллельными продольной оси пальца.2, кольца

4 при установке одного на другое проваливаются, делая невозможными их сборку и сжатие, Угол ф при вершине конуса корпуса выбирают в пределах 15 — 45О, что обеспечивает должное осевое и радиальное центрирование конических колец 4 одно . относительно другого и обуславливает небольшие габариты фильтрующего элемента, Уменьшение углами менее 15 ухудшает осевое ценгрирование колец и не исключает их радиального смещения, а увеличение сверх 45 повышает габариты корпуса в нижней части, что мешает установке других фильтрующих элементов на разделительной доске 10. Толщина Ь колец 2 — 6 мм, высота h 3 — 10 мм. Количество колец 4 выбирается в пределах 4 — 20 в зависимости от заданной пропускной способности.

Величина S щели 8 (щелевого зазора)

0,1 — 3 мм. Размеры колец определяются прочностными свойствами и жесткостью, которые исключают деформацию, коробление, смятие и нарушение, их целостности и формы, Однако для уменьшения габаритов и металлоемкости фильтрующего элемента при высоких прочностных свойствах материала деталей размеры колец следует выбирать в диапазоне наименьших указанных величин. Шайба 5 изготовляется из листового материала толщиной 5-10 мм для о6еспечения необходимой жесткости и исключения осевой деформации (прогиба), Кольца 4, шайба 5, палец 2 и фиксатор 3 выполнены из термо- и коррозионно-стойкого металла, например титана, что позволяет осуществлять технологический процесс в агрессивной среде и при больших перепадах температур.

Дренажные колпачки предложенной конструкции устанавливаются в необходимом количестве нэ дренажном днище или разделительной доске 10 аппарата через фторопластовые прокладки 11 и шайбы 12, обеспечивающие необходимые плотность и жесткость соединения, после чего закрепляются в таком положении фиксатором 3.

Дренажный колпачок работает следующим образом, В аппарат на разделительную доску 10 с колпачками загружают зернистую загрузку необходимой фракции, отмытую от мелочи и пыли, размером менее величины S щели

8. Слой загружаемой загрузки составляет

0,7-0,8 полезного объема адсорбера (не показано), Фильтруемая жидкость(рассол хлорорганических производств, сточные воды и органические жидкости, загрязненные примесями, и т.д.), поступая в адсорбер, проходит зернистую. загрузку, через щели 8 направляется в полости 13 фильтрующих элементов и далее через отверстия 14 разделительной доски 10 подается на выход из колонны в последующие адсорберы на использование или на реализацию согласно тому или иному регламенту.

При регенерации (промывке) дренажных колпачков технически чистую воду подают через отверстия 14 разделительной доски в полость 13 фильтрующих элементов под необходимым давлением, откуда она через щели 8 равномерно распределяется по объему зернистой загрузки и взрыхляет последнюю. При этом забитые щели 8 или их участки при прохождении жидкости промываются от уплотненных пылевидных частиц. Промывочная вода поступает в отстойники.

Наличие температурных перепадов, обусловленных условиями техпроцесса, не вызывает старения, деформации, потери прочностных свойств деталей, что повышает стойкость, надежность и стабильность фильтрующих элементов и адсорбера в целом, а также сокращает простои на замену, регенерацию элементов, повышает производительность технологического процесса, улучшает качество получаемого продукта и исключает аварийные ситуации.

Формула изобретения

Дренажный колпачок для фильтра или адсорбера, содержащий корпус, имеющий форму конуса, и средство для крепления его к дренажному днищу аппарата, о т л и ч а юшийся тем, что, с целью повышения надежности в работе, корпус выполнен в виде набора конических колец, установленных соосна с зазором и жестко связанных одно с другим с образованием кольцевых щелей, направленных перпендикулярно образующей конуса.

1593681
