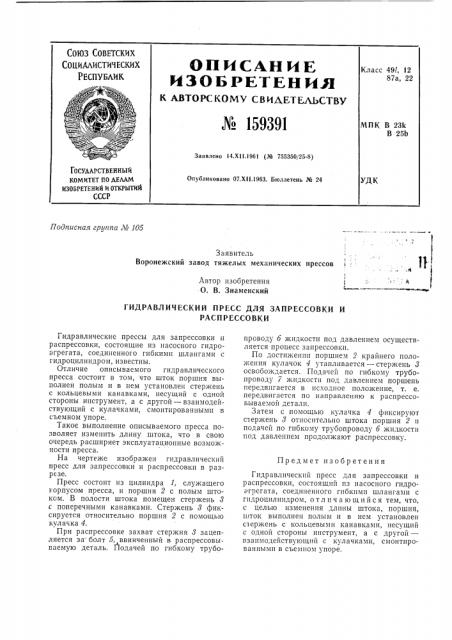

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАН Иф изоьгкт

К АВТОРС КОМУ СВИДЕТЕЛЬСТВУ

К 159391

Класс 49!, 12

87а, 22

МПК В 23k

В 25b

Заявлено 14.Х11.1961 (Эй 755350(25-8) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 07.X11 1963. Бюллетень PLD 24

УДК

Подписная гриппа № 105

Заявитель

Воронежский завод тяжелых механических прессов

„22

Автор изобретения

О. В. Знаменский

ГИДРАВЛИЧЕСКИЙ ПРЕСС ДЛЯ ЗАПРЕССОВКИ И

РАСПРЕССОВКИ

Предмет изобретения

Гидравлические прессы для запрессовки и распрессовки, состоящие из насосного гидроагрегата, соединенного гибкими шлангами с гидроцилиндром, известны.

Отличие описываемого гидравлического пресса состоит в том, что шток поршня выполнен полым и в нем установлен стержень с кольцевыми канавками, несущий с одной стороны инструмент, а с другой — взаимодействующий с кулачками, смонтированными в съемном упоре.

Такое выполнение описываемого пресса позволяет изменить длину штока, что в свою очередь расширяет эксплуатационные возможности пресса.

На чертеже изображен гидравлический пресс для запрессовки и распрессовки в разрезе.

Пресс состоит из цилиндра 1, служащего корпусом пресса, и поршня 2 с полым штоком. В полости штока помещен стержень 8 с поперечными канавками. Стержень 8 фиксируется относительно поршня 2 с помощью кулачка 4.

При распрессовке захват стержня 8 зацепляется за- болт 5, ввинченный в распрессовываемую деталь. 22одачей по гибкому трубопроводу б жидкости под давлением осуществляется процесс запрессовки.

По достижении поршнем 2 крайнего положения кулачок 4 утапливается — стержень 8 освобождается. Подачей по гибкому трубопроводу 7 жидкости под давлением поршень передвигается в исходное положение, т. е. передвигается по направлению к распрессовываемой детали.

Затем с помощью кулачка 4 фиксируют с1ержень 8 относительно штока поршня 2 и подачей по гибкому трубопроводу б жидкости под давлением продолжают распрессовку.

Гидравлический пресс для запрессовки и распрессовки, состоящий из насосного гидроагрегата, соединенного гибкими шлангами с гидроцилиндром, отличающийся тем, что, с целью изменения длины штока, поршня, шток выполнен полым и в нем установлен с1ержень с кольцевыми канавками, несущий с одной стороны инструмент, а с другой— гзаимодействующий с кулачками, смонтированными в съемном упоре.

М 1159391

Составитель Ф. Набиуллин

Редактор Б. Шнейдерман Техред Т. П. Курилко Корректор О, Б. Тюрина

Формат бум. 60Х90 /8 Объем 0,23 изд. л.

Цена 5 коп, ЦНИИПИ Госудирствепиого комитета по делам изобрстеиий и открытий СССР

Москва, Цеятр, пр. Серова, д. 4

Типография, пр, Сапу»ова, 2
