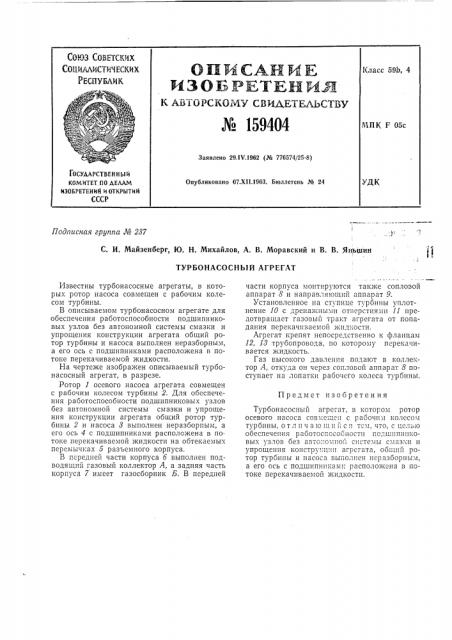

СОВз CGBETcKNx

СОЦИРАИСТИЧЕСХИХ

РЕСПУБЛИК

ОЛИСЛНКЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159404

Класс 59b, 4

МПК F 05с

Заявлено 29.IV.1962 (¹ 776574/25-8) ГОСУДАРСТВЕННЫИ комитет по деллм изОБРетений и откРытиЙ

СССР

У@К

Оиубликоваио 07.ХИ.1963. Бюллетень № 24

Подписная группа № 287

С. И. Майзенберг, Ю. Н. Михайлов, А. В. Моравский и В. В. Яньшин

ТУРБОНАСОСНЫЙ АГРЕГАТ

Предмет изобретения

Известны турбонасосные агрегаты, в которых ротор насоса совмещен с рабочим колесом турбины.

В описываемом турбонасосном агрегате для обеспечения работоспособности подшипниковых узлов без автономной системы смазки н упрощения конструкции агрегата общий ротор турбины и насоса выполнен неразборным, а его ось с подшипниками расположена в потоке перекачиваемой жидкости.

На чертеже изображен описываемый турбонасосный агрегат, в разрезе.

Ротор 1 осевого насоса агрегата совмещен с рабочим колесом турбины 2. Для обеспечения работоспособности подшипниковых узлов без автономной системы смазки и упрощения конструкции агрегата общий ротор турбины 2 и насоса 8 выполнен неразборHrûlìir, а его ось 4 с подшипниками расположена в потоке перекачиваемой жидкости на обтекаемых перемычках 5 разъемного корпуса.

В передней части корпуса б выполнен подводящий газовый коллектор А, а задняя часть корпуса 7 имеет газосборник Б. В передней части корпуса монтируются также сопловой аппарат 8 и направляющий аппарат 9.

Установленное на ступице турбины уплотнение 10 с дренанеными отверстиями 11 предотвращает газовьш тракт агрегата от попадания перекачиваемой жидкости.

Агрегат крепят непосредственно к фланцам

12, 18 трубопровода, по которому перекачивается жидкость.

Газ высокого давления подают в коллектор А, откуда он через соплоьой аппарат 8 поступает на лопатки рабочего колеса турбины.

Турбонасоснь1й агрегат, в котором ротор осевого насоса сонме це с рабочим колесом турбины, о тл и ч а ю шийся тем, что, с цель1о обеспечения f7600TociiocoGHocTII подшипникоВых узлов оез автопоъ1110 1 cocTcìû cмазкп и упрощения констру1.ц1п агрегата, общий ротОр турбины и насО а выпол!Iен нсразоорнь151, a его oci с подшипнп11амп распочожена В потоке перекачиваемой жидкости. № 159404

72 п !

0C! i — 7

2 11
