Складной контейнер

Складной контейнер

Иллюстрации

Показать все

Реферат



Изобретение относится к многооборотным средствам пакетирования и транспортировки. Цель изобретения - повышение удобства в эксплуатации и возможности штабелирования. Стойки 4 поворотно-выдвижных стенок 3 соединены гибкими связями 2 и содержат две шарнирно-соединенные части 7, одна из которых расположена в основании 1, строповочно-фиксирующие проушины 10 и вырезы для фиксации контейнера в сложенном и рабочем состояниях посредством фиксаторов 8. Использование складного контейнера позволяет автоматизировать операции загрузки и выгрузки посредством установки последнего на технологическую линию. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 D 19 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

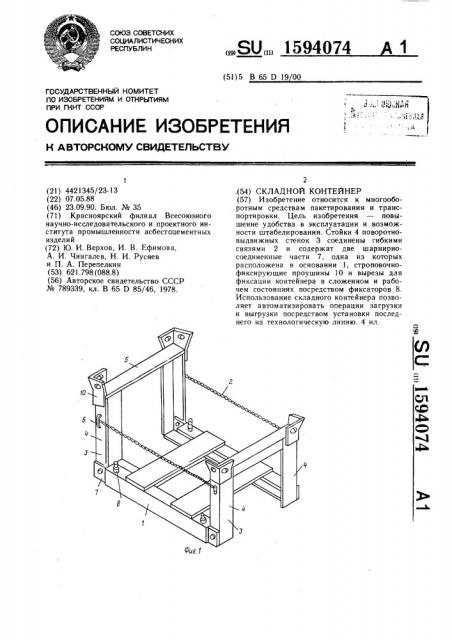

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4421345/23-13 (22) 07.05.88 (46) 23.09.90. Бюл. № 35 (71) Красноярский филиал Всесоюзного научно-исследовательского и проектного института промышленности асбестоцементных изделий (72) Ю. И. Верхов, И. В. Ефимова, А. И. Чингалев, Н. И. Русяев и П. А. Перепелкин (53) 621.798 (088.8) (56) Авторское свидетельство СССР № 789339, кл. В 65 0 85/46, 1978.

„„SUÄÄ 1594074.(54) СКЛАДНОИ КОНТЕИНЕР (57) Изобретение относится к многооборотным средствам пакетирования и транспортировки. Цель изобретения — повышение удобства в эксплуатации и возможности штабелирования. Стойки 4 поворотновыдвижных стенок 3 соединены гибкими связями 2 и содержат две шарнирносоединенные части 7, одна из которых расположена в основании 1, строповочнофиксирующие проушины 10 и вырезы для фиксации контейнера в сложенном и рабочем состояниях посредством фиксаторов 8.

Использование складного контейнера позволяет автоматизировать операции загрузки и выгрузки посредством установки последнего на технологическую линию. 4 ил.

1594074

Формула изобретения

Изобретение относится к многооборотным средствам пакетирования и транспортировки.

Цель изобретения — повышение удобства в эксплуатации и возможность штабелирования.

На фиг. 1 изображен складной контейнер, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4 — контейнер в сложенном состоянии.

Складной контейнер содержит основание

1, выполненное с возможностью размещения в нем связанных между собой гибкими связями 2 поворотно-выдвижных боковых стенок 3, включающих угловые стойки 4, жестко соединенные перемычками 5 и приспособления б для крепления гибких связей 2, при этом угловые стойки 4 выполнены в форме угольника и состоят из двух шарнирно соединенных частей 7, одна из которых расположена в основании 1, причем на основании 1 установлены фиксаторы 8, а обе части 7 стоек 4 имеют вырезы 9 для взаимодействия с фиксаторами 8 и строповочно-фиксирующие проушины. 10 для штабелирования контейнеров.

Складной контейнер работает следующим образом.

Контейнер находится в сложенном состоянии. Поворотно-выдвижные боковые стенки 3 задвинуты в основание 1 закреплены фиксаторами 8, входящими в вырезы 9 стоек 4 стенок 3. Производят загрузку контейнера. Затем выдвигают, устанавливают вертикально и закрепляют фиксаторами 8 поворотно-выдвижные стенки 3 и соединяют их гибкими связями 2 посредством приспособлений 6.

Загруженный контейнер транспортируют за строповочно-фиксирующие проушины 10 и штабелируют. Использование предлагаемого контейнера позволяет осуществить его загрузку с любой стороны, что обеспечивает установке его на технологическую линию и автоматизации этой операции.

Складной контейнер, содержащий основание, выполненное с возможностью размещения в нем связанных между собой гибкими связями поворотно-выдвижных боковых стенок, включающих угловые стойки, жестко соединенные перемычками, и приспособлениями для крепления гибких связей, отличающийся тем, что, с целью повышения удобства в эксплуатации и возможности штабелирования, угловые стойки выполнены в форме угольника и состоят из двух шарнирно соединенных частей, одна из которых расположена в основании, при этом на основании установлены фиксаторы, а обе части стоек имеют вырезы для взаимодействия с ними.

1594074

ФагЗ ф

Фиг. 4
