Реферат



Изобретение относится к очистке сточных вод и может найти применение при очистке производственных и городских стоков. Цель изобретения - повышение эффективности очистки за счет снижения влажности удаляемого флотошлама. Устройство для флотационной очистке сточных вод содержит цилиндрический корпус с патрубками подвода очищаемой и отвода очищенной воды. Внутри корпуса расположен неподвижный реактивный водораспределитель в виде трубчатой крестовины со спрыскными насадками, а над корпусом соосно с ним размещено приспособление для удаления флотошлама в виде трубы с подвижным насадком, соединенной с вакуумной системой. Очищаемые сточные воды, насыщенные воздухом, поступают через патрубок и реактивный водораспределитель в корпус, где благодаря конструкции водораспределителя получают вращательное движение, передающееся и образующемуся флотошламу. В результате в центре шламовой толщи формируется зона с повышенной концентрацией выделенных загрязнений, откуда и производитя удаление флотошлама посредством вакуумной системы. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1594147

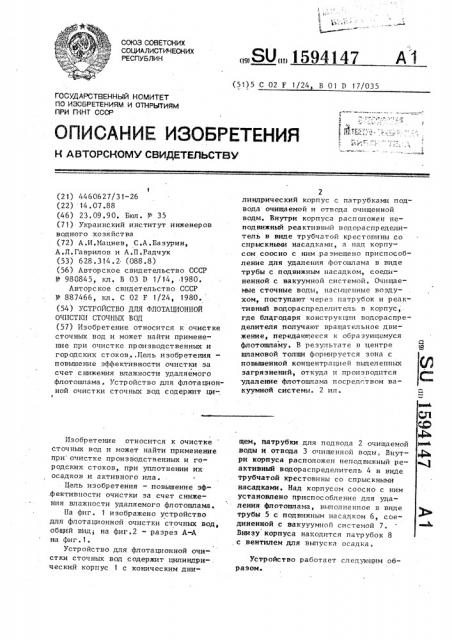

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П<НТ СССР (21) 4460627/31-26 (22) 14.07.88 (46) 23. 09.90. Бюл. Р 35 (71) Украинский институт инженеров водного хозяйства (72) А.И.Иацнен, С.А.Базурин, А.Л.Гаврилов и А.П.Радчук (53) 628.314.2. (088.8) (56) Авторское снидетельстно СССР

Р 980845, кл. В 03 D 1/14, 1980.

Авторское свидетельство СССР

N - 887466, кл. С 02 F 1/24, 1980. (54) УСТРОЙСТВО ДЛЯ ФЛОТАЦИОННОЙ

ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к очистке сточных вод и может найти применение при очистке производственных и городских стоков ..Цель изобретения— повышение эффективности очистки за счет снижения влажности удаляемого флотошлама. Устройство для флотационной очистки сточных нод содержит циИзобретение относится к очистке— сточных вод и может найти применение при очистке производственных и городских стокон, при уплотнении их осадков и активного ила.

Цель изобретения — поньппение эф.фективности очистки за счет снижения влажности удаляемого флотошпама °

На фиг. 1 изображено устройство для флотационной очистки сточных вод, общий нид; на фиг,2 — разрез А-А на фиг.1.

Устройство для флотационной очистки сточных вод содержит цилиндри-, ческий корпус 1 с коническим дни(51) 5 С 02 F 1/24 В 01 Р 17/035

2 линдрический корпус с патрубками подвода очищаемой и отвода очищенной воды. Внутри корпуса расположен неподвижный реактивный нодораспределитель в виде трубчатой крестовины со спрыскными насадками, а над корпусом соосно с ним.размещено приспособление для удаления фотошлама н виде трубы с подвижным насадком, соединенной с вакуумной системой, Очищаемые сточные воды, насьнценные воздухом, поступают через патрубок и реактивньпЪ водораспределитель н корпус, где благодаря конструкции нодораспределителя получают вращательное движение, передающееся к обра зующемуся флотошпаму. В результате в центре шпамовой толщи формируется зона с повьппенной концентрацией выделенных загрязнений, откуда и производится удаление флотошлама посредством вакуумной системы. 2 ил. щем, патрубки. для подвода 2 очищаемой воды и отвода 3 очищенной воды. Внутри корпуса расположен неподвижный реактивный водораспределитель 4 в ниде трубчатой крестовины со спрыскными насадками. Над корпусом соосно с ним установлено приспособление для удаления флотошпама, выполненное н ниде трубы 5 с подвижным насадком 6, с0рдиненной с вакууумной системой 7.

Внизу корпуса находится патрубок 8 с вентилем для выпуска осадка.

Устройство работает следующим образом.

Фар мула изобретения нению с известным позволяет снизить влажность удаля ем ог о фл от ошла ма до

927., благодаря -тему снижаются затраты на его даль»ейшую обработку в 1,б раза.

Составитель Т,Лед»сна, Техред l. Ходянич

Редактор II. Гунько

КоРРектоР lf Шарош

Заказ 2811 Тираж 809 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосквя, _#_-35, Раушская наб., д. ч/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Очищаемая сточная вода насыщен няя воздухом,. TIоступает ерез патрубок 2 и реактивный трубчать|й водо ряспредепитель 4 в корпус I, где бла5 годяря ко»струк»ии водораспредепителя получает вран ательное движение, пер еда ющееся к образующемуся флотошпаму. При этом в центре его толщи созда ется зона с повышенным содержанием выделенных загрязнений, откуда и производится удаление шлама через трубу 5, соединенную с вакуумной системой- 7.

Предлагаемое устройство для флота- 1

15 ционной очистки сточных вод по сравУстройство для фл отя ци о»ной очист.ки сточных вод, содержащее цилиндрический корпус, патрубки подвода очищаемой и отвода очищенной воды, водораспределитель и приспособление для päàëeíéÿ флотошпама, о т л и ч а ющ е е с я тем, что, с целью повьяпения эффективности очистки за счет снижения влажности удаляемого флотошлама, оно снабжено вакуумной системой, при этом водораспределитель выполнен.в ниде трубчатой крестовины со спрыскными насадками, à IIpHcIIocoGJIe ние для удаления флотошпама выполнено в виде установленной над корпусом соосно с ним трубы с подвижным »а-садком, соединенной с вакуумной системой.
