Закладная деталь узла опирания перекрытия на монолитное ядро жесткости здания

Закладная деталь узла опирания перекрытия на монолитное ядро жесткости здания

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, в частности к элементам узлов опирания перекрытий на ядро жесткости зданий, возводимых методом подъема. С целью уменьшения материалоемкости и снижения трудоемкости при возведении здания закладная деталь включает металлическую коробку 3, в которую устанавливается штырь 4. Верхняя 5 и нижняя 6 грани закладной детали выполнены отогнутыми таким образом, что со стороны установки штыря 4 нижняя грань 6 имеет горизонтальный участок, а верхняя грань 5 отогнута вверх, а далее по ходу установки штыря верхняя грань 5 имеет горизонтальный участок, а нижняя грань 6 отогнута вниз. При этом просвет между горизонтальными участками верхней 5 и нижней 6 граней закладного элемента равен высоте штыря, что не позволяет наклоняться штырю при опирании на него перекрытия. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1594255 А 1 (19) (11) (51) 5 Е 04 G 21/00

ОПИСАНИЕ ИЗОБВЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

5 р 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО HBOEPETEHHRM И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4484034/23-33 (22) 28.09.88 (46) 23.09.90. Бюл. № 35 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт (72) P. О. Саакян, А. О. Саакян н Г. М. Авакян (53) 69.057.4:691.022-413 (088.8) (56) Саакян А. О,, Саакян Р. О.,Шахназарян С. Х. Возведение зданий и сооружений методом подъема.— М.: Стройиздат, 1982, с. 109. (54) ЗАКЛАДНАЯ ДЕТАЛЬ УЗЛА ОПИРАНИЯ ПЕРЕКРЬ1ТИЯ НА МОНОЛИТНОЕ ЯДРО ЖЕСТКОСТИ ЗДАНИЯ (57) Изобретение относится к строительству, в частности к элементам узлов опирания

2 перекрытий на ядро жесткости зданий, возводимых методом подъема. С целью уменьшения материалоемкости и снижения трудоемкости при возведении здания закладная деталь включает металлическую коробку 3, в которую устанавливается штырь 4. Верхняя 5 н нижняя 6 грани закладной детали выполнены отогнутыми таким образом, что со стороны установки штыря 4 нижняя грань

6 имеет горизонтальный участок, а верхняя грань 5 отогнута вверх, а далее по ходу установки штыря верхняя грань 5 имеет горизонтальный участок, а нижняя грань 6 отогнута вниз. При этом просвет между горизонтальными участками верхней 5 и нижней 6 граней закладного элемента равен высоте штыря, что не позволяет наклоняться штырю при опирании на него перекрытия. 3 и 7.

1594255

Изобретен ие от нос итс я к строит ел ьств у, В частности к элементам узлов опирания перекрытий на ядно жесткости зданий, возводимых методом подъема.

Цепью изобретения является уменьшение материалоемкости и снижение трудоемкости при возведении здания.

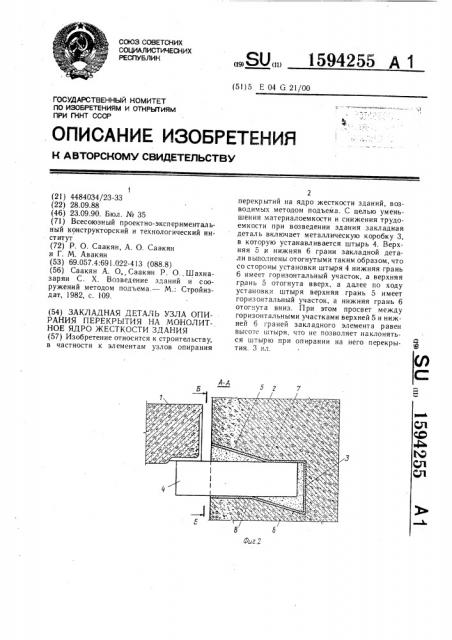

На фиг. 1 изображено здание с ядром жесткости и опертыми на него посредством штырей перекрытиями, план; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 — разрез

:Б — Б на фиг. 2.

Закладная деталь узла опирания пере1 крытия 1 на монолитное ядро 2 жестксс ти включает металлическую коробку 3, в которую устанавливается штырь 4. Верх,няя 5 и нижняя 6 грани закладной дета:ли выполнены отогнутыми так, что со сто;роны установки штыря 4 нижняя грань 6,, имеет горизонтальный участок, а верхняя, грань 5 отогнута вверх, а далее по ходу

: установки штыря верхняя грань 5 имеет горизонтальный участок, а нижняя грань 6 отогнута вниз. При этом линия 7 перегиба верхней грани закладного элемента удалена от края со стороны установки штыря на расстояние, большее, чем линия 8 перегиба нижней грани, на величину, позволяющую наклон штыря дл я свободной установки и извлечения штыря из закладного элемента. При этом просвет между -Gризонтальными участками верхней 5 и нижней 6 граней закладного элемента равен высоте штыря, что не позволяет наклониться штырю при опирании на него пере крытия. Для установки штыря его следует с наклоном завести в закладной элемент и привести в горизонтальное положение, а для извлечения после подъема плит с промежуточных отметок, наоборот, наклонить и извлечь.

Закладная деталь позволяет существенно уменьшить трудоемкость при установке штыря в отверстие (н а промежуточных и проектных отметках) и извлечение (на промежуточных отметках), так как не требуется забивки дополнительных пластин, ограничивающих штырь от наклона в рабочем положении. Кроме того, снижается материалоемкость ввиду того, что нет необходимости устраивать закладную деталь на всю толщину стены ядра жесткости, т. е. длина закладной детали определяется только из конструктивного условия защемления штыря в стене ядра жесткости, что в свою очередь позволяет унифицировать закладные

15 элементы для ядер жесткости разных зданий.

Формула изобретения

Закладная деталь узла опирания перекрытия на монолитное ядро жесткости зда2О ния, возводимого методом подъема, включающая металлический короб под штырь для оп рания перекрытия размером больше штыря, отличающаяся тем, что, с целью уменьшения материалоемкости и снижения трудо25 емкости при возведении здания, верхняя и нижняя грани короба выполнены с горизонтальными и отогнутыми соответственно вверх и вниз участками, при этом отогнутый вверх участок верхней грани расположен со стороны монтажа штыря напро30 тив горизонтального участка нижней грани, а отогнутый вниз участок нижней грани— напротив горизонтального участка верхней грани, линия перегиба верхней грани удалена от края со стороны монтажа штыря на большее расстояние, чем линия пере35 гиба нижней грани, .а просвет между горизонтальными участками верхней и нижней граней равен высоте штыря.

Фиг3
