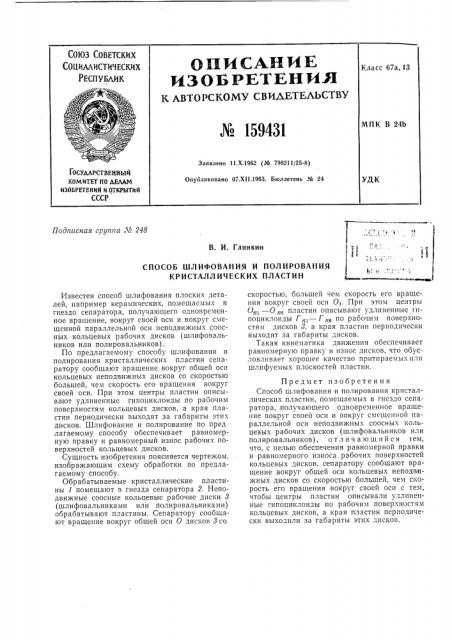

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
g HNCAHNE дзОБРЕТЕНИ
К АВТОРСБ;ОМУ СВИД,ЕТЕЛЬСТВУ № 159431
Класс 67а, 13
МПК В 24 о
Заявлено 11.Х,1962 (¹ 798211/25-8) Опубликовано 07.Х11.1963. Бюллетень № 24
ГООУААРСТНЕ1 НЫЙ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
В. И. Глинкин
СПОСОБ ШЛ ИФОВАНИЯ И ПОЛИРОВАНИЯ
КРИСТАЛЛИЧЕСКИХ ПЛАСТИН
Ь! ь
Известен способ шлифования плоских деталей, например керамических, помещаемых в гнездо сепаратора, получающего одновременное вращение, вокруг своей оси и вокруг смещенной параллельной оси неподвижных соосных кольцевых рабочих дисков (шлифовальников или полировальников).
По предлагаемому способу шлифования и полирования кристаллических пластин сепаратору сообщают вращение вокруг общей оси кольцевых неподвижных дисков со скоростью большей, чем скорость его вращения вокруг своей оси. При этом центры пластин описывают удлиненные гипоциклоиды по рабочим поверхностям кольцевых дисков, а края пластин периодически выходят за габариты этих дисков. Шлифование и полирование по пред лагаемому способу обеспечивает равномерную правку и равномерный износ рабочих поверхностей кольцевых дисков.
Сущность изобретения поясняется чертежом. изображающим схему обработки по предлагаемому способу.
Обрабатываемые кристаллические пластины 1 помещают в гнезда сепаратора 2. Неподвижные соосные кольцевые рабочие диски 8 (шлифовальниками или полировальниками) обрабатывают пластины. Сепаратору сообщают вращение вокруг общей оси 0 дисков 8 со
Подписная группа Л 248 скоростью, большей чем скорость его вращения вокруг своей оси О,. При этом центры
0„, — 0 „, пластин описывают удлиненные гипоциклоиды Г„,— Г„, по рабочим поверхностям дисков 8, а края пластин периодически выходят за габариты дисков.
Такая кинематика движения обеспечивает равномерную правку и износ дисков, что обусловливает хорошее качество притираемых пли шлифуемых плоскостей пластин.
Предмет изобретения
Способ шлифования и полирования кристаллических пластин, помещаемых в гнездо сепаратора, получающего одновременное вращение вокруг своей оси и вокруг смещенной параллельной оси неподвижных соосных кольцевых рабочих дисков (шлифовальников или полировальников), отличающийся 1ем, что, с целью обеспечения равномерной правки и равномерного износа рабочих поверхностей кольцевых дисков, сепаратору сообщают вращение вокруг общей оси кольцевых неподвижных дисков со скоростью большей, чем сКОрость его вращения вокруг своей оси с тем, чтобы центры пластин описывали удлиненные гипоциклоиды по рабочим поверхностям кольцевых дисков, а края пластин периодически выходили за габариты этих дисков. № 15943!
g,, у,чтреннаи кР0й шпшр05анш1
Наррлньш pau
