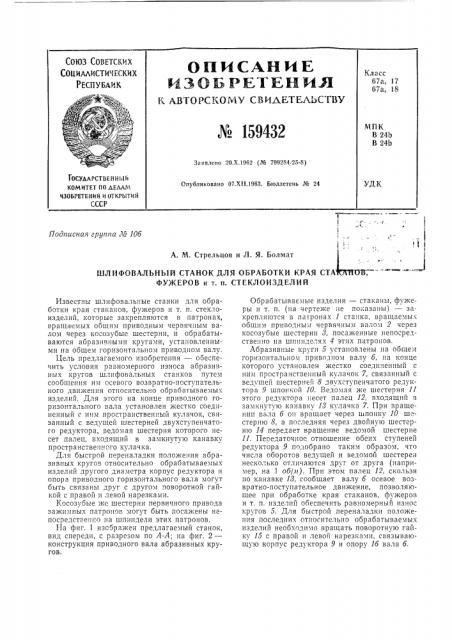

СОюз СОВетских

Социллисти !вских

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБ PЕТЕН ИЯ

K АВТОРСKOMV СВИДЕТЕЛЬСТВУ

go ЩЯ

Класс

67а, !7

07а, !8

МПК

В 24b

В 24b

Завв,сено 20.Х.1962 (№ 799264126-8) ГОСУлАРСТВЕН Н ЕНИ

КОМИТЕТ ПО ЬЕЛЛМ ссЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

Опубликовано 07.Xl I.1963. Бюллетень № 24

Подггисная грутга № 10б

A. М. Стрельцов и Л. Я. Болмат

Э

ШЛИФОВАЛЬНЫЙ СТАНОК ДЛЯ ОБРАБОТКИ КРАЯ СТА ОБ, ФУЖЕРОВ и т. п. СТЕКЛОИЗДЕЛИИ с i

Известны шлифовальные станки для обработки края стаканов, фужеров и т. п. стеклоизделий, которые закрепляются в патронах, вращаемых обшим приводным червячным валом через косозубые шестерни, и обрабатываются абразивными кругами, установленными на общем горизонтальном приводном валу, Цель предлагаемого изобретения — ооеспечить условия равномерного износа абразивных кругов шлифовальных станков путем сообщения им осевого возвратно-поступательного движения относительно обрабатываемых изделий, Для этого на конце приводного горизонтального вала установлен жестко соединенный с ним пространственный кулачок, связанный с ведущей шестерней двухступенчатого редуктора, ведомая шестерня которого несет палец, входящий в замкнутую канавку пространственного кулачка.

Для быстрой переналадки положения абразивных кругов относительно обрабатываемых изделий чругого диаметра корпус редуктора и опора приводного горизонтального вала могут быть связаны друг с другом поворотной гайкой с правой и левой нарезками.

Косозубые же шестерни первичного привода зажимных патронов могут быть посаже lbI Непосредственно на шпиндели этих патронов.

На фиг. 1 изсоражен предлагаемый станок, вид спереди, с разрезом по А-А; на фиг. 2— конструкция приводного вала абразивных кругов.

Обрабатываемые изделия — стаканы, фужеры и т. п. (на чертеже не показаны) — закрепляются в патронах 1 станка, вращаемы. общим приводным червячным валом 2 через косозубые шестерни 8, посаженные непосредственно на шпинделях 4 этих патронов.

Абразивные круги 5 установлены на общем горизонтальном приводном валу 6, на конце которого установлен жестко соедггненный с ним пространственный кулачок 7, связанный с ведущей шестерней 8 двухступенчатого редуктора 9 шпонкой 10. Ведомая же шестерня 11 этого редуктора несет палец 12, входящий !3 замкнутую канавку 18 кулачка 7. При вращении вала 6 оп вращает через шпоику 10 шестерню 8, а последняя через двойную шестерню 14 передает вращение ведомой шестерне

11. Передаточное отношение обеих ступеней редуктора 9 подобрано таким образом, что числа оборотов ведущей и ведомой шестерен несколько отличаются друг от друга (например, на o6/сг). При этом палец 12, скользя по канавке 13, сообщает валу б осевое возвратно-поступательное движение, позволяющее при обработке края стаканов, фужеров и т. п. изделий обеспечить равномерньш износ кругов 5. Для быстрой переналадки положения последних относительно обрабатываемых изделигг необходимо вращать поворотную гайку 15 с правой и левой нарезками, связывающую корпус редуктора 9 и опору 1б вала б. № 159432

Предмет изобретения

1. Шлифовальный станок для обработки края стаканов, фужеров и т. п. стеклоизделий, закрепляемых в патронах, вращаемых общим приводным червячным валом через косозубые шестерни и обрабатываемых абразивными кругами, установленными на общем горизонтальном приводном валу, о т л и ч à Io шийся тем, что, с целью обеспечения равномерного износа абразивных кругов путем сообщения им осевого возвратно-поступательного движения относительно обрабатываемых изделий, на конце несущего их приводного горизонтального вала установлен жестко соединенный с ним пространственный кулачок, связанный с ведущей шестернеи двухступенчатого редуктора, ведомая шестерня которого несет палец, входящий в замкнутую канавку пространственного кулачка.

2. Шлифовальный станок по п. 1, отл ич а ю щи и с я тем, что, с целью быстрой переналадки положения абразивных кругов относительно обрабатываемых изделий другого диаметра, корпус редуктора и опора приводного горизонтального вала связаны друг с другом посредством поворотной гайки с правой и левой нарезками.

3. Шлифовальный станок по пп. 1 и 2, отл и ч а ю щи и с я тем, что косозубые шестерни червячного привода зажимных патронов посажены непосредсгвенно на шпиндели этих патронов. № 159432
