Устройство для контроля крупности частиц в потоке

Устройство для контроля крупности частиц в потоке

Иллюстрации

Показать все

Реферат



Изобретение относится к контролю измельчения сыпучего материала в потоке, например, дробленого зерна и может быть использовано в непрерывных технологических процессах комбикормовой промышленности. Целью изобретения является повышение точности контроля измельчения супучего материала в потоке. Поток измельченного материала подают на расположенный перпендикулярно к его направлению чувствительный элемент, который представляет собой цилиндр, состоящий из двух полуцилиндров с поверхностями, имеющими различные коэффициенты трения скольжения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (У1) С 01 N 15/02

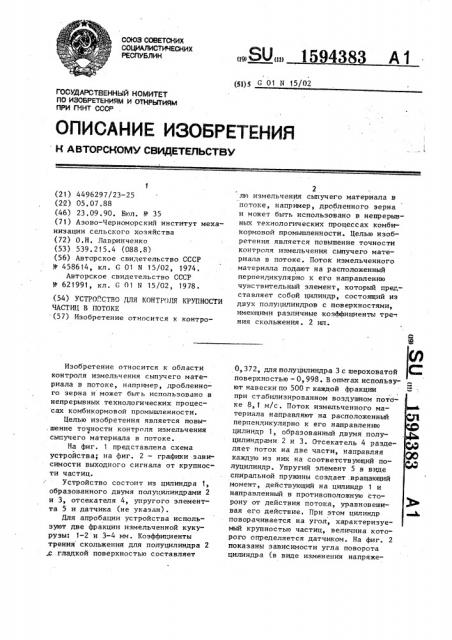

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБ ЕТЕНИЯМ И О 1РЫТИЯМ

ПРИ ГКНТ СССР (21) 4496297/23-25 (22) 05.07.88 (46) 23.09.90. Вюл. 11 - 35 (71) Азово-Черноморский институт механизации сельского хозяйства (72) О,Н. Лавринченко (53) 539.215.4 (088.8) (56) Авторское свидетельство СССР

М 458614, кл . G 01 N 15/02, 1974.

Авторское свидетельство СССР

N - 621991, кл. G 01 К 15/02, 1978. (54) УСТРО"..СТВО ДЛЯ КОНТРОЛЯ КРУПНОСТИ

ЧАСТИЦ В ПОТОКЕ (57) Изобретение относится к контроИзобретение относится к области контроля измельчения сыпучего материала в потоке, например, дробленного зерна и может быть использовано в непрерывных технологических процессах комбикормовой промышленности.

Целью изобретения является повы.шение точности контроля измельчения а сыпучего материала в потоке.

На фиг. 1 представлена схема устройства; на фиг. 2 — графики зависимости выходного сигнала от крупности частиц.

Устройство состоит из цилиндра образованного двумя полуцилиндрами 2 и 3, отсекателя 4, упругого элементта 5 и датчика (не указан).

Для апробации устройства используют две фракции измельченной кукурузы: 1-2 и 3-4 мм. Коэффициенты трения скольжения для полуцилиндра 2 .С .гладкой поверхностью составляет

„SU „„1594383 А 1

2 лю измельчения сыпучего материала в потоке, например, дробленного зерна и может быть использовано в непрерывных технологических процессах комбикормовой промышленности. Целью изобретения является повышение точности контроля измельчения сыпучего материала в потоке. Поток измельченного материала подают на расположенный перпендикулярно к его направлению чувствительный элемент, который представляет собой цилиндр, состоящий из двух полуцилиндров с поверхностями, имеющими различные коэффициенты тре-. ния скольжения. 2 ил.

0,372, для полуцилиндра 3 с шероховатой С поверхностью — О, 998. В опытах используют навески по 500 г каждой фракции при стабилизированном воздушном потбке 8 1 м/с. Поток измельченного материала направляют на расположенный перпендикулярно к его направлению цилиндр i образованный двумя полу-, ф, цилиндрами 2 и 3. Отсекатель 4 разделяет поток на две части, направляя р каждую из них на соответствующий полуцилиндр. Упругий элемент 5 в виде спиральной пружины создает .вращающий момент, действующий на ципиндр 1 и направленный в противоположную сторону от действия потока, уравновешивая его действие ° При этом цилиндр waL поворачивается на угол, характеризуемый крупностью частиц, величина которого определяется датчиком. На фиг. 2 показаны зависимости угла поворота цилиндра (в виде изменения напряже1 594383

Фиг.1

Составитель А. Петров

Редактор Н.Бобкова Техред N.Äèäûê i Корректор M. Шароши

Заказ 2822 Тираж 499 Подпи.сное

ВНИИПИ Государственного комитета по изобретениям н открытиям прн ГКНТ СССР

113035, МосКВа, Ж-35, Раушская наб., д. 4/5

ПроизвЬдственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

4 ния датчика) от крупности част

) крупности частиц ния сыпучего материала в потоке, фракции измельченной к к зы. ьченной кукурузы. чувствительный элемент выполнен в виде цилиндра, образованного двумя по.Формула из о бр ет ения б р е т е н и я 5 луцилиндрами, поверхности которых

Устройство для конт юля троля крупности имеют отличные друг от друга фрикчастиц в потоке со е ж ее ч в д р ащ е чувс .ви- ционные свойства, перед чувствительтепьный элейент соединенный с с единенный с дат- ным элементом размещен экран с возчиками вращающих моментов н дифферен- можностью направления потока матеой измерения, о т л и — щ риала раздельно на каждый полуци . циальной схемой изме ения ч а ю щ е е с я я тем что ° с целью линдр, при этом цилиндр соединен с повышения точности контроля измельче- упругич элементом.
