Изобретение относится к гидротехнике и может быть использовано в качестве регулятора уровня верхнего бьефа на оросительных системах.

Целью изобретения является повышение надежности работы регулятора и упр още ние е г о к он с тру кции .

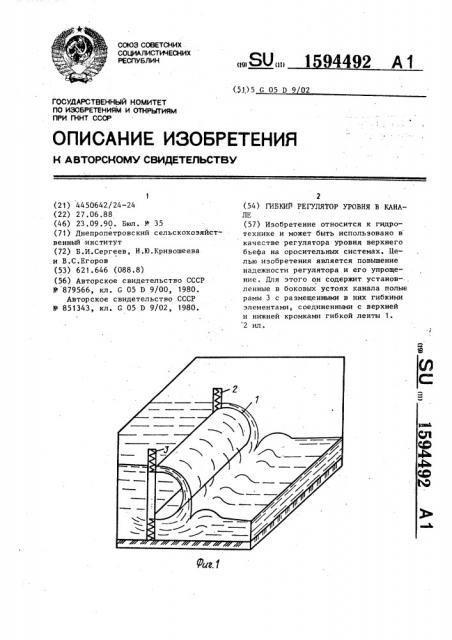

На фиг. 1 показан гибкий регулятор уровня верхнего бьефа в рабочем сос- 1п .тоянии, общий вид; на фиг, 2 — регулятор в закрытом положении, поперечный разрез.

Регулятор уровня верхнего бьефа состоит из гибкой ленты 1, кромки которой посредством гибких элементов в виде пружин 2 свободно перемещаются

Йо полой раме 3, которая располагается в береговых устоях канала.

Гибкий регулятор уровня верхнего 2п бьефа работает следующим образом.

При уровне воды в верхнем бьефе значительно ниже расчетного затвор закрыт. Гибкие элементы (пружины) аходятся в сжатом состоянии и скры- 25 ты в нижней и верхней части полой рамы 3 (фиг. 2). При уровне воды в верхнем бьефе ниже расчетного регулятор закрыт. Пружины находятся в сжатом состоянии. При достижении уровня воды в верхнем бьефе заданной отметки под давлением воды происходит изменение гибкой ленты 1 за счет растяжения пружин, регулятор находится в положении, изображенном на фиг. 1.

При уменьшении уровня верхнего бьефа регулятор возвращается в первоначальное положение. Истечение может осуществляться как из-под регулятора, так и через его верх благодаря возможности фиксировать пружины в различных положениях, чем обеспечивается увеличение расхода пропускаемой в нижний бьеф воды, а также беспре-." пятственный сброс плавника и донных наносов в нижний бьеф.

Гибкий регулятор уровня в канале, содержащий гибкую ленту, расположенную поперек какала с возможностью перемещения ее кромок по высоте канала, отличающийся тем, что, с целью упрощения регулятора и повышения его надежности, он содержит установленные в боковых устоях канала полые вертикальные рамы с размещенными в них гибкими элементами, соединенными с верхней и нижней к >омками гибкой ленты и с возможностью их перемещения в полых вертикальных рамах.
