Устройство для многоточечной сигнализации

Устройство для многоточечной сигнализации

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для автоматического контроля и обнаружения отказов сигнальных элементов в схемах электрической сигнализации. Целью изобретения является повышение надежности устройства. Устройство содержит трансформатор 1, выпрямительный элемент, выполненный из диода 2, кнопку 3 контроля, индикатор 4 и ячейки 5 сигнализации, каждая из которых выполнена из транзистора 6, диода 7, резистора 8, сигнального элемента 10, диода 11 и датчика 12. В каждую ячейку 5 сигнализации введен резистор 9. При исправных сигнальных элементах 10 свещается индикатор 4. Выключение индикатора 4 свидетельствует о появлении неисправных сигнальных элементов 10. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (gg)g С 08 В 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4490715/24-24 (22) 04.10.88 (46) 23.,09,90,. Бюл. М 35 (72) В,И, Богдан и А.Н. Фомин (53) 654.9 (088,8) (56) Авторское свидетельство СССР

Р 557398, кл. G 08 В 23/00, 1975.

Авторское свидетельство СССР

Р 1084850, кл. С 08 В 23/00, 1982. (54) УСТРОЙСТВО ДЙЯ МНОГОТОЧЕЧНОЙ

СИГНАЛИЗАЦИИ (57) Изобретение может быть использовано для автоматического контроля и обнаружения отказов сигнальных элементов в схемах электрической

„.SU„„1594577 А 1

2 сигнализации. Целью изобретения являетс„ повьппение надежности устройства. Устройство содержит трансформатор 1, выпрямительный элемент, выполненный из диода 2, кнопку 3 контроля, индикатор 4 и ячейки 5 сигнализации, каждая из которых BbI полнена из транзистора 6, диода 7, резистора 8, сигнального элемента 10, диода ll и датчика 12. В каждую ячейку 5 сигнализации введен резистор 9. При .исправных сигнальных элементах 10 светится индикатор 4. Вык-: лючение индикатора 4 свидетельствует о появлении неисправных сигнальных элементов 10. 1 ил, 1594577

Изобретение относится к автоматике и может быть использовано для автоматического контроля и обнаружения отказов сигнальных элементов в схемах электрической сигнализации.

Цель изобретения — повышение надежности устройства.

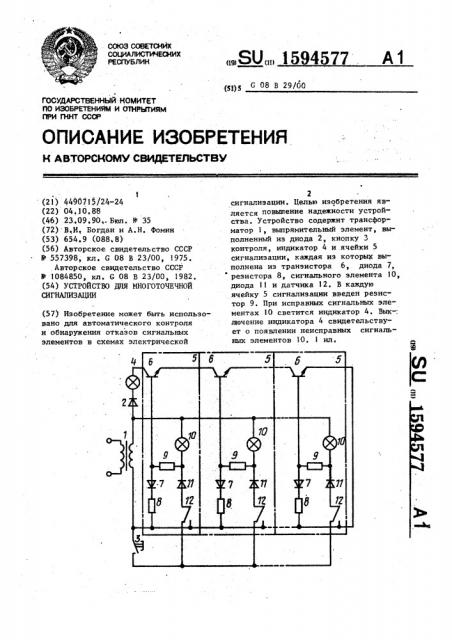

На чертеже представлена схема устройства.

Устройство содержит трансформатор

1, диод 2, кнопку 3 контроля, индикатор 4, ячейки 5 сигнализации, каж1 дая из которых выполнена из транзистора 6, диода 7, резистора S резистора 9, сигнального элемента

10, диода ll и датчика 12, Устройство работает следующим образом.

В рабочий полупериод питающего напряжения при включении датчика

12 ток через сигнальный элемент

10 протекает через датчик 12 и диод

11. При этом сигнальный элемент IO работает в номинальном режиме.

В контрольный полупериод ток чеpcs сигнальный элемент 10 протекает через резистор 9, диод 7 и резистор 8. Кроме того, в этот полупериод ток протекает через перехоц база " эмиттер транзистора 7 и через последовательно соединенные переходы коллектор " эмиттер транзисторов 6 остальных ячеек 5 сигнализации. При этом ток через сигнальный элемент 10 ограничивается резисторами 8 и 9 до величины, не достаточной для свечения сигнального элемента 10, При всех исправных сигнальных элементах 10 транзисторы 6 ячеек 5 сигнализации открыты падением напряжения на диоде 7 и резисторе 8, .и: выпрямленное напряжение вторичной обмотки трансформатора 1 за исключением падения напряжения на открытых транзисторах 6 и диоде 2 прикладывается к индикатору 4, который своим свечением указывает на исправность сигнальных элементов 10.

При неисправности любого сигналь" ного элемента 10 пропацает напряже" ние на диоде 7 и резисторе 8 в этой ячейке 5 сигнализации, транзистор 6 этой ячейки 5 сигнализации закрывает-,, ся, индикатор 4 выключается и тем самым указывает на неисправность сигнального элемента 10, Для нахождения отказавшего сигналького элемента 10 нажимают кнопку 3 контроля. При этом включаются сигнальные элементы 10.

Формула из обретения

Устройство для многоточечной сиг(нализации, содержащее ячейки сигнализации, каждая из которых выполнена из транзистора, база .которого соединена с анодом первого диода, 20 катод которого подключен к первому выводу первого резистора, из дат". чика, сигнального элемента и второго диода, трансформатор, первый вывод вторичной обмотки которого соединен

25 с первыми выводами сигнальных, элементов ячеек сигнализации и через выпрямительный элемент подключен к первому выводу индикатора, второй вывод которого через последовательно соединенные коллекторно-эмиттерные переходы транзисторов ячеек сигнализации подключен к вторым выводам первых резисторов ячеек сигнализации .и к первому выводу кнопки контроля, второй вывод которой соединен с первыми выводами датчиков ячеек сигнализациИ, о т л и ч а ю m, е е с я тем, что, с целью повышения надежности устройства, в каждую ячейку сигнализации введен второй резистор ор в каждои ячеике сигнализации второй .вывод сигнального элемента соединен с катодом второго диода и через второй резистор подключен к аноду пер45 вого диода, анод второго диода соединен с вторым выводом датчика треР тии вывод датчика подключен к второму выводу первого резистора, первый вывод кнопки контроля соединен

@ с вторым выводом вторичной обмотки трансформатора.,
