Патент ссср 159465
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИААИС ГИЧЕСКИХ
РЕСПУБАИК

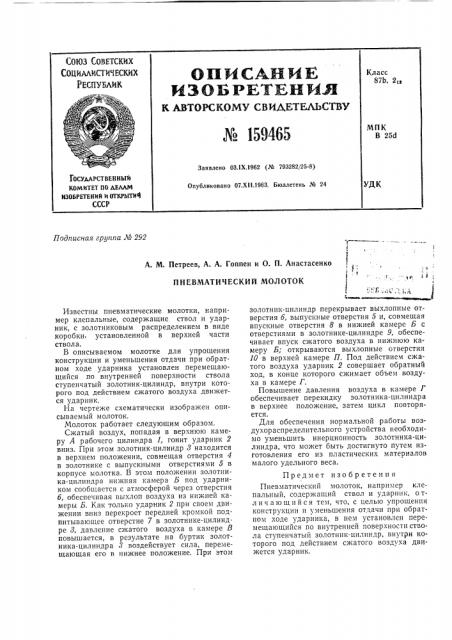

ОПИС Н ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159465
Класс
87b, 21в
МПК
В 2Ы
Заявлено 03.1ХЛ962 (М 793282)25-8) Госукмственныи
КОМИТЕТ ПО AEAAM
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опубликовано 07.Xll.1963. Бюллетень М 24
УДК
Подписная гр11ппа № 292
A. М. Петреев, A. А. Гоппен и О. П. Анастасенко
ПНЕВМАТИЧЕСКИИ МОЛОТОК
t с
1
1 \
Известны пневматические молотки, например клепальные, содержашие ствол и ударник, с золотниковым распределением в виде коробки, установленной в верхней части ствола.
В описываемом молотке для упрошения конструкции и уменьшения отдачи при обратном ходе ударника установлен перемещаюШийся по внутренней поверхности ствола ступенчатый золотник-цилиндр, внутри которого под действием сжатого воздуха движется ударник.
На чертеже схематически изображен описываемый молоток, Молоток работает следующим образом.
Сжатый воздух, попадая в верхнюю камеру А рабочего цилиндра 1, гонит ударник 2 вниз. При этом золотник-цилиндр 3 находится в верхнем положении, совмещая отверстия 4 в золотнике с выпускными отверстиями 5 в корпусе молотка. В этом положении золотника-цилиндра нижняя камера Б под ударником сообщается с атмосферой через отверстия
6, обеспечивая выхлоп воздуха из нижней камеры Б. Как толь <о ударник 2 при своем движении вниз перекроет передней кромкой подпитывающее отверстие 7 в золотнике-цилиндре 8, давление сжатого воздуха в камере В повышается, в результате на буртик золотника-цилиндра 8 воздействует сила, перемешаюшая его в нижнее положение. При этом золотник-цилиндр перекрывает выхлопные отверстия 6, выпускные отверстия 5 и, совмешая впускные отверстия 8 в нижней камере Б с отверстиями в золотнике-цилиндре 9, обеспечивает впуск сжатого воздуха в нижнюю камеру Б; открываются выхлопные отверстия
10 в верхней камере П. Под действием сжатого воздуха ударник 2 совершает обратный ход, в конце которого сжимает объем воздуха в камере Г.
Повышение давления воздуха в камере Г обеспечивает перекидку золотника-цилиндра в верхнее положение, затем цикл повторяется.
Для обеспечения нормальной работы воздухораспределительного устройства необходимо уменьшить инерционность золотника-цилиндра, что может быть достигнуто путем изготовления его из пластических материалов малого удельного веса.
Предмет изобретения
Пневматический молоток, например клепальный, содержащий ствол и ударник, отл и ч а ю шийся тем, что, с целью упрощения конструкции и уменьшения отдачи при обратном ходе ударника, в нем установлен пере. мещающийся по внутренней поверхности ствола ступенчатый золотник-цилиндр, внутри которого под действием сжатого воздуха движется ударник. № 159465
i d/ f 2
