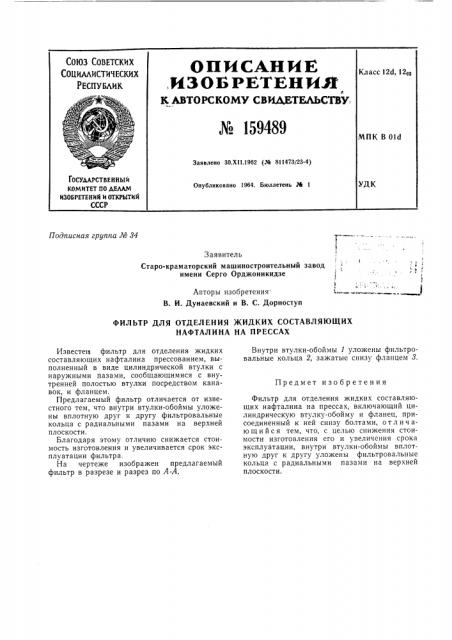

ФИЛЪТР ДЛЯ ОТДЕЛЕНИЯ ЖИДКИХ СОСТАВЛЯЮЩИХ

НАФТАЛИНА НА ПРЕССАХ

Предмет изобретения

Известен фильтр для отделения жидких составляющих нафталина прессованием, выполненный в виде цилиндрической втулки с наружными пазами, сообщающимися с внутренней полостью втулки посредством канавок, и фланцем.

Предлагаемый фильтр отличается от известного тем, что внутри втулки-обоймы уложены вплотную друг к другу фильтровальные кольца с радиальными пазами на верхней плоскости.

Благодаря этому отличию снижается стоимость изготовления и увеличивается срок эксплуатации фильтра.

На чертеже изображен предлагаемый фильтр в разрезе и разрез по А-А.

Внутри втулки-обоймы 1 уложены фильтровальные кольца 2, зажатые снизу фланцем 3.

Фильтр для отделения жидких составляющих нафталина на прессах, включающий цилиндрическую втулку-обойму и фланец, присоединенный к ней снизу болтами, от л и ч ающийся тем, что, с целью снижения стоимости изготовления его и увеличения срока эксплуатации, внутри втулки-обоймы вплотную друг к другу уложены фильтровальные кольца с радиальными пазами на верхней плоскости. № 159489
