Устройство для управления чувствительностью фотоэлектронного умножителя

Устройство для управления чувствительностью фотоэлектронного умножителя

Иллюстрации

Показать все

Реферат



Изобретение относился к электронной технике и может быть испольэовано, в частности, при измерениях параметров 1дапульсов излучения в автоматическом режиме. Цель изобретения упрощение устройства и расширение функциональных возможностей путем обеспечения независимой регулировки импуль сов напряжения. Устройство содержит высоковольтный источник I питания, разъемы 2 и 3, а также разъемы 4 и 5, кабель 6 задержки, делитель 7 напряжения, диноды З, электронный ключ 9 па лавинном транзисторе, полупроводниковый оптический излучатель 12, фотоэлектрический преобразователь 13. Электронный .ключ 9 подключен через выход 28 к вьюоду 29 делителя 7. Достаточный диапазон изменения чувствительности достигается путем изменения потенциалов нескольких динодов. Упрощение устройства и расширение функциональных возможностей обеспечиваются введенными функциональными ей язями дпя формированная импульсов напряжения на различных динодах. 1 Ш1. § (Л с

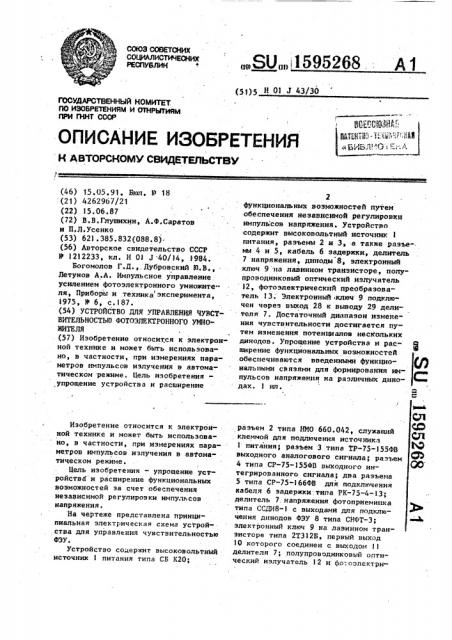

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 У 43/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ, fO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМ, СВИДЕТЕЛЬСТВУ (46) 15е05.91. Бюл. Р 18

:(21) 4262967/21 (22) !5.06.87 (72) В.В.Глушихин, А.Ф.Саратов и П.Л.Усенко (53) 62!.385.832(088.8)(56) Авторское свидетельство СССР

У 1212233, кл. Н 01 J 40/)4, 1984.

Богомолов Г.Д, Дубровский !О.Â., Летунов А.А. Импульсное управление усилением фотоэлектронного умножителя, Приборы и техника эксперимента, 1975 У 6, с.187. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЧУВСТВИТЕЛЬНОСТЫО ФОТОЭЛЕКТРОННОГО УИНОЖИТЕЛЯ (57) Изобретение относится к электронной технике и может быть использовано, в частности, при измерениях параметров импульсов излучения в автоматическом режиме. Цель изобретенияупрощение устройства и расширение

Изобретение относится к электронной технике и может быть использова но, в частности, при измерениях параметров импульсон излучения в автоматическом режиме.

Цель изобретения - укрощение устройства и расширение функциональных возможностей за счет обеспечения независимой регулировки импульсон напряжения.

На чертеже представлена принципиальная электрическая схема устройства дпя управления чувствительностью

ФЭУ.

Устройство содержит высоковольтки источник питания типа СБ К20;

„„SU„„ 1595268 А 1

2 функциональных возможностей путем обеспечения независимой регулировки импульсов напряжения. Устройство содержит высоковольтный источник питания, разъемы 2 и 3, а также разъе-. мы 4 и 5, кабель 6 задержки, делитель

7 напряжения, дпноды 8, электронный ключ 9 на лавинном транзисторе, полупроводниковый оптический излучатель

12, фотоэлектрический преобразователь 13. Электронный ключ 9 подключен через выход 28 к выводу 29 делителя 7. Достаточный диапазон изменения чувствительности достигается путем изменения потенщ алов нескольких динодов. Упрощение устройства и рас- ф ширение функциональных возможностей обеспечиваются еведеиииии фуиидио- Щ нальными связями дпя формирования импульсов напряжения на различных динодах. ип. разъем 2 типа НМО 660.042, служащий клеммой для подлючения источника

1 питания; разъем 3 типа ТР-75-155ФВ выходного аналогового сигнала; разъем ©

4 типа CP-75-!55ФВ выходного инQO тегрнрованного сигнала; два разъема

5 тнпа СР-75-166ФВ дпя подключения кабеля 6 задержки типа PK-75-4-13 ; делитель 7, напряжения фотоприемника типа ССДН8-1 с выходами для подключения дпнодов ФЭУ 8 типа СНФТ-3; йа электронный ключ 9 на лавинном транзисторе типа 2Т312Б, первый выход

10 которого соединен с выходом !1 делителя 7; полупроводннконый оптический излучатель !2 и фо".оэлектри! 595268 ческий преобразователь 13 составляющие единый серийный узел-оптопару типа ОУ1035; первый резистор 14 типа %1Т-0,5"1,2 x0nt %20X -В; второй резистор 15 типа ИЛТ-О,5-39 кОм+

t20X-Â; резисторы 16 типа HJlT-1,0240 xO i+10X-В и 17 типа ИЛТ-1,0220 кОм+!ОЯ-В, которые увеличены по сравнению со штатными резисторами 10 делителя 7 на 18 и 11 кОм соответственно, для компенсации утечек устройства и подобраны так, чтобы не нарушить штатный режим работы ФЭУ 8; резистор 18 типа ИЛТ-Q,,5-270 кОм+»

+!ОХ-В, также увеличенный по срав:<ению со штатным; резистор l9 типа

МПТ-0,5-11 .кОм+1ОЖ-В, резистор 20 типа МЛТ-0,5 750a+10io 33 и резистор

21 типа ИЛТ-0,5-10И !ОЯ-В, который также .увеличен по сравнению со штат— ным; первый конденсатор 22 типа

К21 За И150 4 7н+20Е-В второй конденсатор 23 типа К21-8а-И150-47н+

+2OX-В и третий конденсатор 24 типа 25

K2l 8à-М!50-22н+20Ж-В; конденсатор

25 типа К15-5-Н50-6, ЗкВ-220пФ+10Х; конденсатор 26 типа Klэ-5"Н50-1,6кВ"

680пФ 10% и конденсатор 27 типа

28 электронного ключа 9 через параллельно соединенные конденсатор 22 иоптический излучатель ll2 подключен к выводу 29 делителя 7. Фотоэлектрический преобразователь 13 включен ,между последовательно соединенными конденсатором 23 и резистором 15 точка соединения которых подключена к вы, ходу ЗО делителя 7. Один иэ выводов фотоэлектрического преобразователя

13 соединен с выходом 3! делителя 7, 40 а другой вывод через резистор !5 — с выходом 30 делителя 7 цля подключения к дияоду 32-(m+n) и через конденсатор 24 с клеммой цля подключения к диноду 32-(m+n+l), где индексы в скоб45 ках обозначают номера диноцов в ФЭУ.

При этом с выходом 1 целителя через резистор соединена клемма для подключения диноца 32"(m), с выходом 31 делителя 7 соединена через резистор

50 клемма для подключения диноца 32-(m+ +n+1). Источник 1 питания через разъем 2 подсоединен к делителю

7. Выход 11. делителя 7 соединен с выходом 10 ключа 9 и одним иэ выводов

55 резистора !4; выход 30 — с одним нэ выводов конденсатора 23 и одним из выводов резистора 5," выход 3! — с другим выводом конденсатора 23 и одним иэ выводов преобразователя 13, Вход 33 ключа 9 соединен с другим выводом резистора 14 и одним из выводов конденсатора 25, другой вывод которого подключен к одному из выводов резистора 19, другой вывод которого подключен,к разъему 5, Другой вывод преобразователя !3 соединен с другим выводом резистора 15 и с одним их выводов конденсатора 24, который своим вторым выводом подключен к диноду 32. Конденсатор 26 другим своим выводом подключен к диноду

34. Выход 35 " с одним иэ выводов конденсатора 26; выход Зб " с одним иэ выводов резистора 18. Выходы целителя 7, соединенные с динодами

ФЭУ, соединены через конденсаторы с общей шиной, в частности через конденсаторы 37 и 38. Конденсатор 27 включен между динодом 34 и разъемом

4. Резистор 16 включен между выходом

ll и выводом 29 делителя 7. Резистор

17 включен между выходами 30 и 3I делителя 7. Резистор 18 включен между динодами 32 и выходом 36 делителя 7, Резистор 20 включен между разъемом 5 и общей шиной устройства.

Резистор 21 включен между динодом 34 и выходом 35 делителя 7.

Устройство работает следующим образом„

В исходном состоянии ключ 9 разомкнут, конденсаторы 23, 24, 37, 38 заряжены разностью потенциалов точек их подключения; чувствительность ФЭУ

8 максимальна. После прихода пускового импульса (с анода ФЭУ 8 через ка-. бельную 6 линию задержки, играющую оцновременно роль инвертора сигнала или от внешнего источника) ключ 9 срабатывает и шунтирует промежуток между выходом !l и выводом 29 делителя 7. И:птульс тока разряда конценсатора 37, протекающий по ключу 9, вызывает свечение излучателя !2 и сраба-, тывание фотоэлектрического преобразователя 13. Напряжение, имеющееся на конденсаторе 23, выделяется на резисторе 15 н прикладывается через разделительный конденсатор 24 к диноду 32 (m+n+!), создавая тормозящее поле на участке между динодами 32— (m+n) и 32-(а и+!). Усиление ФЭУ 8 резко уменьшается. Конденсатор 22 обеспечивает требуемую форму импульса тока излучателя 12. Конденсаторы 26, 15952

5

27, 24 являются пассивным интегратором сигнала и разделительными емкостями соответственно. Резистор 14 задает рабочую точку транзистору.ключа 9. Резистор 18 преобразовывает

5 ток разряда конденсатора 24 в тормозящую разность потенциалов. Резистор !9 ограничивает ток запуска ключа 9. Резистор 20 согласовывает волновое сопротивление кабеля 6 с входным сопротивлением ключа 9, резистор 21 разряжает конденсатор

26. После окончания разряда конденсаторов 23, 24„ 37 и 38 начинается их заряд от источника 1, а устройство через время, определяемое соответствующими постоянными заряда, приходит в исходное состояние.

За счет изменения потенциалов нескольких динодов обеспечивается достаточный диапазон нэменения чувствительности. Упрощение устройства и расширение Функциональных воэможнос- 25 тей обеспечиваются использованными связями для формирования импульсов напряжения на различных динодах,.

Формула изобретения 30

Устройство для управления чувствительностью фотоэлектронного умножителя, содержащее делитель напряжения питания фотоэлектронного умножителя, средние точки которого соединены с динодами фотоэлектронного умножителя, а череэ конденсаторы — с общей шиной, электронный ключ, соедипенный первым выходом через резистор с ш-ым динодом фотоэлектронного умножиталя, первый конденсатор, соединенный первым выводом с ш+(и+! )-ым динодом, а через резистор - со средней точкой делителя напряжения, о .т л ич а ю щ е е с я тем, что, с целью. упрощения устройства и расширения функциональных возможностей за счет обеспечения независимой регулировки импульсов напряжения, в него введены второй и третий конденсаторы, полу- проводниковый оптический излучатель, фотопреобраэователь и дополнительный резистор, причем первый выход ключа соединен с соответствующей ш-ому диноду средней точкой делителя напряжения, а второй выход ключа через полупроводниковый оптический излучатель соединен со средней точкой делителя напряжения, соединенной с динодом, смежным с ш-ым динодом, при этом первый вывод оптического излучателя соединен с первым выводом второго конденсатора, второй вывод которого соединен с вторьм выводом оптического излучателя, оптически связанного с фотопреобразователеи, соединенным первым выводом с m+(n+!)-ым динодом и соответствующей ему средней точкой делителя напряжения и первым выводом третьего конденсатора, второй вывод которого соединен с m+n-ым дннодом, соответствующей ему средней точкой делителя напряжения, а через дополнительный резистор - со вторым выводом фотопреобраэователя и вторым выводом первого конденсатора.
