Плуг для гладкой пахоты
Иллюстрации
Реферат
Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для основной обработки почвы, и является усовершенствованием плуга по авт. св. N 882430. Цель изобретения - улучшение качества вспашки за счет исключения огрехов на стыке смежных проходов. Плуг имеет установленные сбоку и в одном ряду с плужными корпусами 3, 4 рыхлители 6. Каждый рыхлитель 6 установлен на рамке 1 посредством кронштейна 7 с возможностью перемещения по высоте относительно плужных корпусов 3, 4 и по горизонтали пекрпендикулярно направлению движения плуга. При работе рыхлители 6 обрабатывают пласт сбоку от крайних плужных корпусов 3, 4 в местах стыка смежных проходов плуга. В процессе работы, в зависимости отсутствия вспышки и скорости движения пахотного агрегата, зоны рыхления могут регулироваться по ширине B и глубине A путем перемещения рыхлителей 6 по ширине и высоте. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)5 А 01 В 3/36//33/04
Р"ч
1 ч
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (61) 882430 (21) 4636891/30-15 (22) 17.11.88 (46) 30.09.90. Бюл. № 36 (75) А. В. Барановский (53) 631.312.6 (088.8) (56) Авторское свидетельство СССР № 957777, кл. А 01 В 33/04, 1979.
Авторское свидетельство СССР № 882430, кл. А 01 В 3/36, 1979. (54) ПЛУГ ДЛЯ ГЛАДКОИ ПАХОТЫ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для основной обработки почвы, и является усовершенствованием плуга по авт. св. № 882430. Цель изобретения — улуч,,SU„„1595355 А 2
2 шение качества вспашки за счет исключения огрехов на стыке смежных проходов.
Плуг имеет установленные сбоку и в одном ряду с плужными корпусами 3, 4 рыхлители
6. Каждый рыхлитель 6 установлен на раме
1 посредством кронштейна 7 с возможностью перемещения по высоте относительно плужных корпусов 3, 4 и по горизонтали перпендикулярно направлению движения плуга.
При работе рыхлители 6 обрабатывают пласт сбоку от крайних плужных корпусов 3,4 в местах стыка смежных проходов плуга. В процессе работы, в зависимости отсутствия вспышки и скорости движения пахотного агрегата, зоны рыхления могут регулироваться по ширине в и глубине а путем перемещения рыхлителей 6 по ширине и высоте. 2 ил.
1595355
Формула изобретения
С оста в и тел ь М. Гапон
Редактор H. Швыдкая Техред А. Кравчук Корректор М. Максимишннеп
Заказ 2862 Тираж 496 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СCCP
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для основной обработки почвы, и является дополнительным к основному по авт, св. № 882430.
Цель изобретения — улучшение качества вспашки за счет исключения огрехов на стыке смежных проходов.

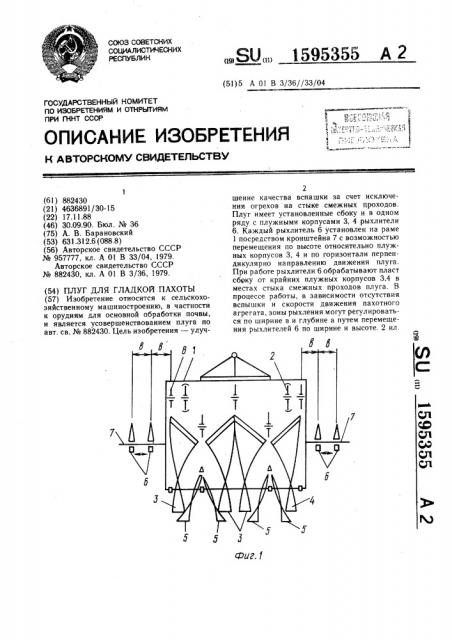

На фиг. 1 изображен предлагаемый плуг для гладкой пахоты, вид сверху; на фиг. 2— то же, вид сбоку.
Плуг состоит из рамы 1 с опорными колесами 2, фронтально установленных на раме
1 право- 3 и левооборачивающих 4 корпусов, установленного между отвалами плужных корпусов 3 и 4 дополнительных рабочих органов 5. Сбоку крайних плужных корпусов 3 и 4 и в один ряд с ними установлены рыхлители 6, закрепленные на раме с помощью кронштейнов 7. Установка рыхлителей 6 по высоте регулируется. По горизонтали рыхлители 6 могут перемещаться и фиксироваться вдоль кронштейнов 7 в направлении, перпендикулярном направлению движения орудия. Перед носком каждого плужного корпуса 3 и 4 и дополнительного рабочего органа 5 установлены дисковые ножи 8.
Плуг работает следующим образом.
Дисковые ножи 8 разрушают пласт в вертикальной плоскости на ряд полос, ширина которых равна ширине захвата плужных корпусов 3 и 4. Последние отделяют пласт по горизонтали, крошат его и оборачивают .с помощью дополнительного рабочего органа в собственную борозду. Одновременно рыхлители 6 обрабатывают пласт сбоку от крайних плужных корпусов 3 и 4 в местах стыка смежных проходов плуга. В процессе работы в зависимости от усилий вспашки и скорости движения пахотного агрегата зоны рыхления могут регулироваться по ширине «в» и глубине «а» путем перемещения рыхлителей 6 по ширине и высоте. Предлагаемый плуг для гладкой пахоты имеет лучшее качаство обработки за счет исключения огрехов на стыке смежных проходов.
Плуг для гладкой пахоты по авт. св. № 882430, отличающийся тем, что, с целью
20 улучшения качества вспашки за счет искл. очения огрехов на стыке смежных проходов, плуг имеет установленные сбоку и в одном ряду с плужными корпусами рыхлители, прн этом каждый рыхлитель установлен на руме
25 посредством кронштейна с возможностью перемещения по высоте относительно плужных корпусов и по горизонтали перпендикулярно направлению движения плуга.
