Станок для резания блока камня

Станок для резания блока камня

Иллюстрации

Показать все

Реферат



Изобретение относится к камнеобрабатывающей промышленности, а именно к станкам для алмазно-канатной распиловки блоков природного камня и других материалов. Цель изобретения - повышение выхода годного материала. Это достигается тем, что блок камня 10 устанавливают на тележку 9 и перемещают его таким образом, чтобы канат попал в одну из прорезей. Шаг прорезей равен толщине обрабатываемых плит. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 28 0 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4458335/23-33 (22) 06.06,88 (46) 30.09.90. Бюл. ¹ 36 (71) Всесоюзн ый научно-исследо вател ьский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов

{72) l0.И. Сычев, К,Д, Давтян, Н.P. Рыбаков, E.È. Раменский и В.И. Трещалин (53) 621.924.06(008.8) (56) Авторское свидетельство СССР

¹ 1065218, кл. В 28 D 1/08, 1982.,,5U,, 1595653 А1 (54) СТАНОК ДЛЯ РЕЗАНИЯ БЛОКА КАМНЯ (57) Изобретение относится камнеобрабатывающей промышленности, а именно к станкам для алмазно-канатной распиловки блоков природного камня и других материалов. Цель изобретения — повышение выхо-. да годного материала. Это достигается тем, что блок камня 10 устанавливают на тележку 9 и перемещают его таким образом, чтобы канат попал в одну из прорезей, Шаг прорезей равен толщине обрабатываемых плит. 3 ил, Изобретение относится к камнеобрабатывающей промышленности, а именно к станкам для алмазно-канатной распиловки блоков природного камня и других материалов.

Цель изобретения — повышение выхода годного материала.

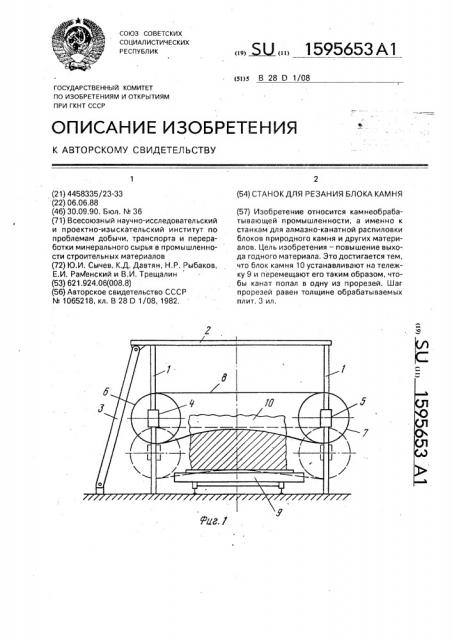

На фиг. 1 изображен станок„общий вид; на фиг. 2 — тележка без блока камня, вид сверху; на фиг. 3 — разрез А-А на фиг. 2.

Станок для резания блоков камня состоит из вертикальных колонн 1, соединенных между собой горизонтальной балкой 2, которая, в свою очередь, соединена с основанием укосиной 3. На вертикальных стойках

1 перемещаются суппорты 4 и 5 с механизмом их перемещения (не показан), На суппорте 4 расположен ведомый шкив 6, а на суппорте 5 — ведущий шкив 7 с механизмом

его привода (не показан), Ведомый 6 и ведущий 7 шкивы охватывают режущий алмазоносный канат 8. Тележка 9 с блоком камня

10 перемещается по рельсам. На тележке 9 на ее поверхности, где устанавливается блок камня для распиловки, выполнены щели 11, Станок работает следующим образом, Блок камня 10 устанавливают на тележку 9 и перемещают его в зону резания таким образом, чтобы канат попал в одну из прорезей. Шаг прорезей равен толщине получа. емых плит. Включая привод ведущего шкива 7, приводят в движение рабочий орган — алмазоносный канат 8, а перемещением суппортов 4 и 5 осуществляют подачу канатов и этим осуществляют распиловку блока камня 10. Выполненные щели 11 на поверхности тележки 9 позволяют допили5 вать блок до основания.

В ы пол н ение длины прорезей меньше

0,1 длины тележки не позволяет допиливать блок камня 10 до основания, а больше 0,3 тел. ослабляет конструкцию тележки. Вы10 полнение наклона прорезей меньше 8 не позволяет осуществить допиливание основания до конца (остается "горбушка" ), а выполнение угла наклона прорезей выше 150 ослабляет несущую способность тележки.

Формула изобретения

Станок для резания блока камня, содержащий вертикальные направляющие, соединенные в верхней части балкой, на

20 которых размещены суппорты с приводом перемещения, установленные на суппортах шкивы, один из которых соединен с электродвигателем, охватываемые бесконечным режущим органом в виде каната, и тележку

25 для подачи блока камня в зону резания, о тл и ча ю щи йс я тем, что, сцельюповышения выхода годного материала, тележка для подачи блока камня в зону резания выполнена с наклонными от ее центра прорезями, 30 причем прорези расположены параллельно осям тележки и перпендикулярно друг другу, при этом длина прорезей составляет (0,1 — 0,3 Lien а угол наклона находится в пределах 8 — 15 к поверхности тележки.

1595653

4-А р

Составитель Ю. Ярцев

Техред М.Моргентал Корректор В.Гирняк

Редактор Е . Копча

Производственно-издательский комбинат Патент, г. Ужгород, ул.Гагарина, 101

Заказ 2876 Тираж 507 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
