Устройство для осевого сматывания нитевидного материала

Устройство для осевого сматывания нитевидного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для осевого сматывания нитевидных материалов, в частности к устройствам для осевого сматывания нити с мотков в текстильной промышленности. Цель изобретения - повышение выравнивания натяжения нитевидного материала. Устройство для осевого сматывания нитевидного материала содержит размещенное на держателе мотовило, установленный соосно мотовилу тормозной шкив и двуплечий рычаг, установленный также соосно мотовилу, на конце одного плеча которого закреплен направляющий глазок. Новым в устройстве является установление плеч рычага на тормозном шкиве, сооно которому встроен действующий на него тормозной элемент, сопряженный с размещенным на оси и создающим тормозное усилие упругим элементом, контактирующим с встроенным средством для регулирования тормозного усилия. 1 ил.

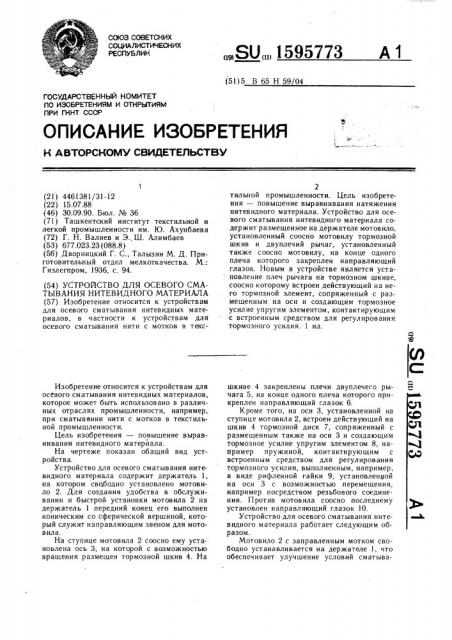

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 Н 59/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4461381/31-12 (22) 15.07.88 (46) 30.09.90. Бюл. № 36 (71) Ташкентский институт текстильной и легкой промышленности им. Ю. Ахунбаева (72) Г. Н. Валиев и Э., Ш. Алимбаев (53) 677.023.23 (088.8) (56) Дворницкий Г. С., Талызин М. Д. Приготовител ьный отдел мел коткачества. М.:

Гизлегпром, 1936, с. 94. (54) УСТРОЙСТВО ДЛЯ ОСЕВОГО СМАТЫВАНИЯ НИТЕВИДНОГО МАТЕРИАЛА (57) Изобретение относится к устройствам для осевого сматывания нитевидных материалов, в частности к устройствам для осевого сматывания нити с мотков в тексИзобретение относится к устройствам для

oceBoro сматывания нитевидных материалов, которое может быть использовано в различных отраслях промышленности, например, при сматывании нити с мотков в текстильной промышленности.

Цель изобретения — повышение выравнивания нитевидного матерйала.

На чертеже показан обащий вид устройства.

Устройство для осевого сматывания нитевидного материала содержит держатель 1, на котором свободно установлено мотовило 2. Для создания удобства в обслуживании и быстрой установки мотовила 2 на держатель 1 передний конец его выполнен коническим со сферической вершиной, который служит направляющим звеном для мотовила.

На ступице мотовила 2 соосно ему установлена ось 3, на которой с возможностью вращения размещен тормозной шкив 4. На

„„Я0„„1595773 A 1

2 тильной промышленности. Цель изобретения — повышение выравнивания натяжения нитевидного материала. Устройство для осевого сматывания нитевидного материала содержит размещенное на держателе мотовило, установленный соосно мотовилу тормозной шкив и двуплечий рычаг, установленный также соосно мотовилу, на конце одного плеча которого закреплен направляющий глазок. Новым в устройстве является установление плеч рычага на тормозном шкиве, соосно которому встроен действующий на него тормозной элемент, сопряженный с размещенным на оси и создающим тормозное усилие упругим элементом, контактирующим с встроенным средством для регулирования тормозного усилия. 1 ил. шкиве 4 закреплены плечи двуплечего рычага 5, на конце одного плеча которого прикреплен направляющий глазок 6.

Кроме того, на оси 3, установленной на ступице мотовила 2, встроен действующий на шкив 4 тормозной диск 7, сопряженный с размещенным также на оси 3 и создающим тормозное усилие упругим элементом 8, например пружиной, контактирующим с встроенным средством для регулирования тормозного усилия, выполненным, например, в виде рифленной гайки 9, установленцой на оси 3 с возможностью перемещения, например посредством резьбового соединения. Против мотовила соосно последнему установлен направляющий глазок !О.

Устройство для осевого сматывания нитевидного материала работает следующим образом.

Мотовило 2 с заправленным мотком свободно устанавливается на держателе 1, что обеспечивает улучшение условий сматыва1595773

Формула изобретения

Сост а в и тел ь О. Лунки н а

Редактор О. Спесивых Техред А. Кравчук Корректор С. ЧеРни заказ 2882 Тираж 466 Подписное

HIl (! !!!1! осударствепного комитета по изобретениям и открьл иям при ГКНТ СССР ! !3035, Москва, Ж вЂ” 85, Раун скан наб., д. 4/5

I Ið >èçâoêTâcHHo-издательский комбип IT «Патент», г. Ужгород, ул. Гагарина, I 0 I ния, заключающееся в том, что при кратковременной задержке выхода нити с паковки, например при сматывании с запутанных участков, заклеенных частей мотка и т. д., мотовило 2 повернется на некоторый угол ф вокруг собственной оси и произойдет гашение динамической энергии. Свободно установленное на держателе мотовило в этом случае будет выполнять роль компенсирующего упругого звена и не произойдет обрыв нити, в противном случае, т. е. при фиксированном положении мотовила 2 на держателе 1, незначительные пороки в паковке будут вызывать обрыв нити и увеличивать простои в работе оборудования. При помощи средства для регулирования тормозного усилия, выполненного, например в виде рифленой гайки 9, устанавливают необходимое тормозное усилие. Сматываемый с паковки нитевидный материал проходит через направляющие глазки 6 и 10 и поступает в 1!аматывающий механизм (на чертеже не показан). При сматывании изделия двуплечий рычаг 5 вместе с тормозным шкивом 4 приходит во вращательное движение и возникающие при этом угловые ускорения сглаживаются благодаря действию тормозного диска 7 и происходит выравнивание натяжвния нитевидного материала.

При проведении контрольных операций, например проверке качества мотка по ее периметру или розыске конца нити, мотовило 2 свободно установленное на держателе 1, Д можно легко вращать от руки. Изобретение допускает различные формы его осуществления. Наиболее целесообразным для уменьшения динамических нагрузок является изготовление двуплечего рычага и тормозного шкива из наиболее легких конструкционных материалов.

Устройство для осевого сматывания нитевидного материала просто по конструкции и обеспечивает равномерное сматывание ните1!1 видного изделия, улучшает условия сматывания и выравнивает натяжение сматываемого с паковки нитевидного материала.

Улучшаются условия обслуживания и качество формируемых паковок, повышается произ15 водительность труда и оборудования.

Устройство для осевого сматывания нитевидного материала, содержащее размещен2р ное на держателе мотовило, и смонтированное соосно ему тормозное средство, имеющее шкив и двуплечий рычаг с направляющим глазком на одном его плече, отличаюи ееся тем, что, с целью повышения выравнивания натяжения нитевидного материала, тормозное средство дополнительно снабжено тормозным элементом, смонтированным с возможностью контакта со шкивом и элементом регулировки этого контакта, при этом двуплечий рычаг установлен на шкиве тормозного средства.
