Устройство для электролитического нанесения покрытий методом натирания

Устройство для электролитического нанесения покрытий методом натирания

Иллюстрации

Показать все

Реферат



Изобретение относится к гальванотехнике, в частности к восстановлению изношенных деталей машин и приборов гальваническими покрытиями в ремонтном производстве, и может широко использоваться для нанесения покрытий на определенные поверхности вновь изготовленных изделий. Цель изобретения - повышение качества покрытия путем обеспечения точности и стабильности процесса. Каркас выполнен в виде двух полусердечников 1 с обмоткой 2. В процессе обработки на обмотку 2 подается переменный ток промышленной частоты. Переменное магнитное поле различной интенсивности в зоне электрохимического натирания приводит к увеличению перенапряжения выделения водорода на катоде, что позволяет повысить точность и стабильность процесса осаждения. 1 ил.

ССЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИ

РЕСПУБЛИН (!9) (И) (51) С 25 П 5/06

ОПЙСАНИЕ йЗОБРЕТЕНИЯ

И АВ ГОР(МОМ ОВМДЕТЕПЬСТВу

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГКНТ СССР (21) 4617322/23-02 (22) 09. 11.88 (46) 30.09.90. Бюл. К -36 (71, Еахтинский технологический институт бытового обслуживания (72) В.В.Медведев (53) 621.357.035 (088.8) (56) Авторское свидетельство СССР

Р 889750, кл. С 25 П 5/06, 1980. (54) УСТРОЙСТВО п И ЭЛЕКТРОГМТИЧЕСКОГО HAHECEHÈß ПОКРЫТИЙ МЕТОДОМ НАТИРАНИ 1 (57) Изобретение относится к гальванотехнике, в частности, к восстановлению изношенных деталей машин и при2 боров гальваническими покрытиями в ремонтном производстве, и может быть использовано для нанесения покрытий на определенные поверхности вновь изготовленных изделий. Цель изобретения — повышение качества покрытия путем обеспечения точности и стабильности процесса. Каркас выполнен в виде двух полусердечников 1 с обмоткой

2, В процессе обработки на обмотку

2 подается переменный ток промышленной частоты. Переменное магнитное поле различной интенсивности в зоне электрохимического натирания приводит к увеличению перенапряжения выделения водорода на катоде, что позволяет повысить точность и стабильность

3 процесса осаждения. 1 ил.

1595949

Изобретение относится к гальванотехнике, в частности к восстановлению изношенных деталей машин и приборов гальваническими покрытиями в ремонтном производстве, и может быть использовано для нанесения покрытий на .определенные поверхности вновь изготовленных изделий.

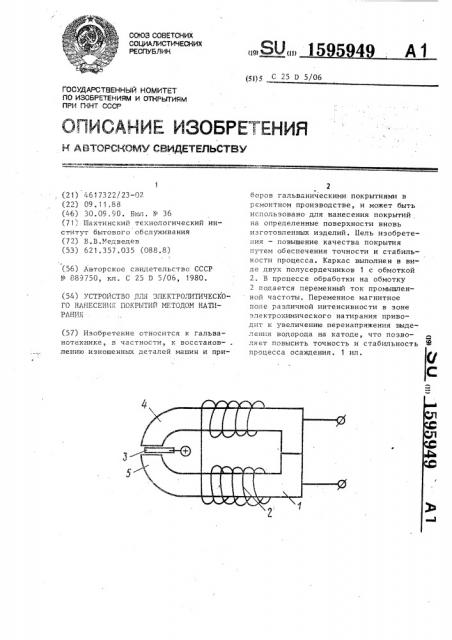

Целью изобретения является повыше- 10 ние качества покрытия путем обеспечения точности и стабильности процесса. На чертеже представлено предлагаемо6 устройство, общий вид.

Устройство выполнено в виде двух полусердечников 1, на которых располорена обмотка 2. Полусердечники и обмотка по всей поверхности покрыты диэлектрическим полимерным материалом, обеспечивающим коррозионную 20 прочность, а также исключающим электрический пробой между каркасом и анодам. Анод 3, представляющий собой металл или графит, установлен в рабОчем зазоре каркаса между полюсны- 25 ми наконечниками- 4 и 5. При этом полфсные наконечники могут быть как вСтавными, так и естественным продолжением полусердечников 1, как это поI казано на чертеже, 30

Устройство работает следующим образом.

При введении в соприкосновение указанного устройства с носителем эпектролита (движущимся между анодом и катодам — деталью) к аноду 3 подводится положительный потенциал тока, а к детали — отрицательный. На обмотку 2 подается переменный ток промышленной частоты. Напряженность магнитного поля в зазоре может регулироваться известными из электротехники способами. Переменное магнитное поле различной интенсивности в зоне электрохимического натирания приводит к увеличению перенапряжения выделения водорода на катоде (а также способствует более быстрому удалению адсорбированного водорода с поверхности электрода), что позволяет повысить точность и стабильность процесса осаждения. Постоянное обновление электролита„ поступающего в зону электролиза между айодом и катодом— деталью, обеспечивает движущийся носитель электролита (структурная смесь полиамида и хлопка с оболочкой из нейлона), Применение предлагаемого устройства позволяет повысить рабочую плотность тока и локализовать процесс, что существенно удешевляет сам про- . цесс и повышает качество электрохимического натирания покрытий.

Формула и з о б р е т е н и я

Устройство для электролитическогD нанесения гокрытий методом натирания, содержащее каркас с анодом, о т л и ч а ю щ е е с я тем, что, с целью повышения качества покрытия путем обеспечения точности и стабильности процесса, каркас выполнен в виде полусердечников из магнитомягкого ферритового материала с расположенными на них обмотками и с покрытием его полимерным материалом.
