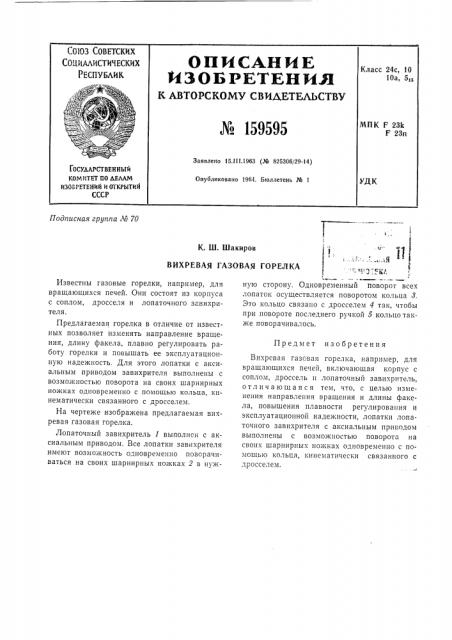

К. Ш. Шакиров

ВИХРЕВАЯ ГАЗОВАЯ ГОРЕЛКА

Известны газовые горелки, например, для вращающихся печей. Они состоят из корпуса с соплом, дросселя и лопаточного завихрителя.

Предлагаемая горелка в отличие от известных позволяет изменять направление вращения, длину факела, плавно регулировать работу горелки и повышать ее эксплуатационную надежность. Для этого лопатки с аксиальным приводом завихрителя выполнены с возможностью поворота на своих шарнирных ножках одновременно с помощью кольца, кинематически связанного с дросселем.

На чертеже изображена предлагаемая вихревая газовая горелка.

Лопаточный завихритель 1 выполнен с аксиальным приводом, Все лопатки завихрителя имеют возможность одновременно поворачиваться на своих шарнирных ножках 2 в нужПодписная гру>гпа № 70

Г

--,

1 : 11(! Ъ . Сф< с ,г .ную сторону. Одновременный поворот всех лопаток осуществляется поворотом кольца 8.

Это кольцо связано с дросселем 4 так, чтобы при повороте последнего ручкой 5 кольцо также поворачивалось.

Предмет изобретения

Вихревая газовая горелка, например, для вращающихся печей, включающая корпус с соплом, дроссель и лопаточный завихрнтель, отличающаяся тем, что, с целью изменения направления вращения и длины факела, повышения плавности регулирования и эксплуатационной надежности, лопатки лопаточного завихрителя с аксиальным приводом выполнены с возможностью поворота на своих шарнирных ножках одновременно с помощью кольца, кинематически связанного с дросселем. № 159595
