Кругловязальная машина для выработки плюшевого трикотажа

Кругловязальная машина для выработки плюшевого трикотажа

Иллюстрации

Показать все

Реферат



Изобретение относится к области трикотажного машиностроения, а именно к кругловязальным машинам для выработки плюшевых трубок малого диаметра, и позволяет повысить надежность в работе. Кругловязальная машина содержит направляющую 6 в виде прутка для съема ворсовых протяжек 8 с платин 5, установленную по отношению к кулирному клину таким образом, что участок 7 сброса ворсовых протяжек предшествует по ходу вращения цилиндра зоне 9 кулирования игл относительно отбойной плоскости цилиндра и имеет с ней общий участок протяженностью в один игольный шаг. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАРИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51)g D 04 В 9/12, 9/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfl HAM

ПРИ ГКНТ СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4362928/31-12 (22) 11,.01.88 t (46) 30.09. 90. Бюл. М 36 (71) Витебский технологический институт легкой промышленности . (72) В.Е.Кондратенков и Л.М.Кукушкин (53) 677.055(088.8) (56) Авторское свидетельство СССР

Ф 1362759, кл, D 04 В 9/12 1986. (54) КРУГЛОВЯЗАЛЬНАЯ МАШИНА ДЛЯ ВЫРАБОТКИ ПЛЮШЕВОГО ТРИКОТАЖА (57) Изобретение относится к трико° тажному машиностроению, а именно к

2 кругловязальным машинам для выработки плюшевых трубок мапого диаметра, и позволяет повысить надежность в ра" боте. Кругловязальная машина содержит направляющую 6 в виде прутка для съема ворсовых -протяжек 8 с пластин

5, установленную по отношению к кулирному клину так, что участок 7 сброса ворсовых протяжек предшествует по ходу вращения цилиндра зоне 9 кулирования игл относительно отбойной плоскости цилиндра и имеет с ней

/ общий участок протяженностью в один игольный шаг. 3 ил.

1595963

Изобретение относится к трикотаж-

Мому машиностроению, а именно к кру-, гловязальным машинам для выработки плюшевых трубок малого диаметра, используемых преимущественно в радиоЭлектронной промьппленности.

Цель изобретения — повьппение надежности в работе.

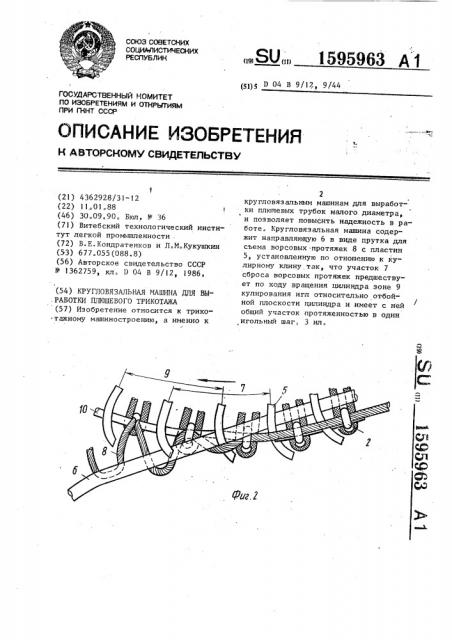

На фиг.1 изображена вязальная го- 10 ловка предлагаемой кругловязальной глашины, разрез; на фиг.2 - схема взаймодействия игл, штифтов и направляющей в зоне съема ворсовых протяжек

Вид сверху; на фиг.3 — развертка уча- 15 стка игольного цилиндра, соответствующего фиг.2.

Кругловязальная машина. (фиг.1) содержит игольный цилиндр 1, оснащенный яэычковыми иглами 2, и неподвижные замки 3. Над игольным цилиндром

1 смонтирована, рипп-шайба 4 в виде диска, оснащенная неподвижными по отношению к ней платинами 5. Между игольницей и рипп-шайбой расположе- 25 на направляющая 6 в виде прутка, при" крепленная к игольным замкам 3. Направляющая 6 смонтирована так, что участок 7 съема ворсовых протяжек 8 предшествует зоне 9 кулирования нити грунта (фиг.2 и 3).

Кругловязальная машина работает следующим образом.

Игольница 1 через систему шестеренчатых передач приводится Во вращение от электродвигателя (не пока" эан). Вместе с -ией синхронно вращается рипп-шайба 4. Язычковые иглы 2 при вращении игольницы приводятся в движение игольными замками 3, в 40 результате иглы поднимаются на уровень заключения и затем при опускании захватывают ворсовую и грунтовую нити и провязывают их. При этом грунтовая нить кулируется (изгибается) на отбойных зубьях игольного цилиндра, а ворсовая нить — на плати. нах 5. Оъем ворсовых протяжек 8 производится одновременно с кулированием (изгибанием ) при помощи направ." лякщей 6 и заканчивается в стадии начала кулирования нити 10 грунта на отбойных зубьях цилиндра. Общий участок зон сброса ворсовых протяжек и кулирования иглами грунтовой нити составляет один игольный шаг. Это обеспечивает надежность освобождения ворсовых протяжек в начальной стадии формирования петель иэ грунтовой и плюшевой нитей. В свою очередь, это позволяет исключить трение плюшевой ни1 ти о грунтовую под крючком иглы, приводящее к резкому возрастанию напряжения в плюшевой нити, усугубляемое значительным суммарным углом перегиба об иглы и платины, Снижение нагрузки на плюшевую нить

1 позволяет повысить надежность в работе эа счет сокращения числа обрывов нити, что имеет место при переработке нитей с низкими разрывными и высокими фрикционными показателями.

Формула изобретения

Кругловяэальная машина для выработки .плюшевого трикотажа, содержащая остов, привод, выполненные с воз мож" ностью синхронного вращения цилиндр с язычковыми иглами и рипп"шайбу с закрепленными платинами, неподвижные игольные замки, включающие подъемный клин и кулирный, имеющий зону кулирования игл относительно отбойной плоскости цилиндра„ закрепленную íà остове машины направляющую в виде прутка, включающую участок для сброса ворсовых протяжек с платин, нитеводы грунтовой и плюшевой нитей, о т л ич а ю щ а я с я тем, что, с целью повьппения надежности в работе, направляющая установлена по отношению к кулирному клину так, что ее участок сброса ворсовых протяжек расположен перед зоной кулирования игл относительно отбойной плоскости по ходу вращения цилиндра и имеет совместный с ней участок протяженностью в один

1, игольный шаг.

1595963

Фиг. f

1595963

Составитель В„Кобляков

Редактор А.Лежнина Техред N.ÄHäûê Корректор N,Пожо

Тираж 373

Подписное

Заказ 2892

ВНИИПИ Государственного комитета по ичобретеыиям и открытиям при ГКНТ СССР

113035, Иасква, Ж-35р Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101
