Опалубка для бетонирования монолитных железобетонных сооружений

Опалубка для бетонирования монолитных железобетонных сооружений

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано для бетонирования монолитных железобетонных сооружений различного назначения. Цель изобретения - упрощение технологии изготовления опалубки и улучшение качества возводимых сооружений. Опалубка включает щиты 1, скобы 4 и винтовой домкрат 8, снабженный ползунами 6, гайками 7 и П-образной пятой 11, установленной в сферической канавке 10 винта 9 домкрата. Скоба 4 содержит направляющие 5, по которым перемещается гайка 7 домкрата. Стыкуемые щиты опалубки со стороны палубы имеют перекрещивающиеся накладки. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 947356 (21) 4499869/23-33 (22) 31.10.88 (46) 30.09.90. Бюл. № 36 (75) К. Тобокелов (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 947356, кл. Е 04 G 9/00, 17/04, 1981. (54) ОПАЛУБКА ДЛЯ БЕТОНИРОВАНИЯ

МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ СООРУЖЕНИЙ (57) Изобретение относится к области строительства и может быть использовано для

„„SU„„1596042 А 2 (51) 5 Е 04 G 9/00, 17/04 бетонирования монолитных железобетонных сооружений различного назначения. Цель изобретения — упрощение технологии изготовления опалубки и улучшение качества возводимых сооружений. Опалубка включает щиты 1, скобы 4 и винтовой домкрат 8, снабженный ползунами 6, гайками 7 и П-образной пятой 11, установленной в сферической канавке 10 винта 9 домкрата. Скоба 4 содержит направляющие 5, по которым перемещается гайка 7 домкрата. Стыкуемые щиты опалубки со стороны палубы имеют перекрещивающиеся накладки. 1 з. п. ф-лы, 2 ил.

1596042

Формула изобретения

С оста в ител ь А. P ы6ин

Редактор А. Долинич Тех редА. -Кравчук Корректор М. Самборская

Заказ 2896 Тираж 580 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к строительству и может быть использовано для бетонирования монолитных бетонных сооружений и является дополнительным к основному авт. св. № 947356.

Цель изобретения — упрощение технологии изготовления опалубки и улучшение качества возводимых сооружений.

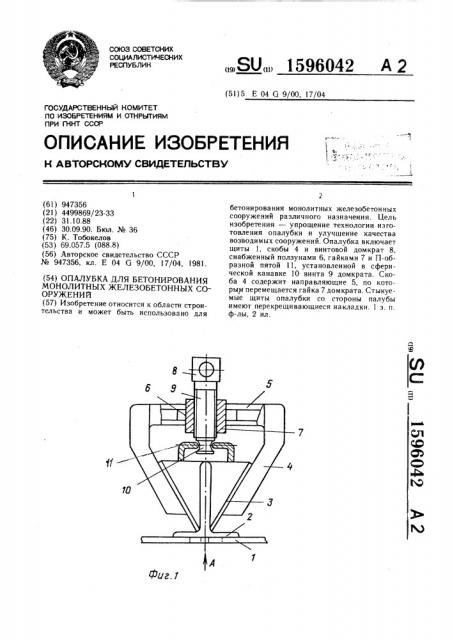

На фиг. 1 изображен стык щитов опалубки, продольный разрез; на фиг. 2 — вид А на фиг. 1.

Опалубка содержит скрепленные между собой щиты 1 с палубой из листового материала и концевыми ребрами 2 из уголковых профилей. Ребра 2 взаимодействуют одно с другим контактными плоскостями и снабжены направляющими открылками 3, приваренными к ребрам 2.

Направляющие открылки 3 имеют рабочие плоскости, взаимодействующие с охватывающими их скобами 4 через рабочие поверхности последних. Скоба 4 содержит направляющие 5, в которых размещаются ползуны 6, гайки 7 винтового домкрата 8.

Винт 9 винтового домкрата 8 выполнен со сферической канавкой 10, где установлена

П-образная пята 11 с возможностью поворота относительно оси винта. Щиты 1 со стороны палубы содержат перекрещивающиеся накладки 12 для фиксации положений относительно друг к другу.

Опалубка работает следующим образом.

При сборке опалубки щиты совмещают плоскостями концевых ребер 2. Заводят скобы 4 на открылки 3 до контакта с рабочими поверхностями. Винт 9 при этом должен быть немного вывинчен для свободною перемещения гайки 7 относительно направляющих 5. Затем, ориентируя П-образную пяту 11 на открылки 3 смежных щитов, перемещают гайку 7 по направляющим 5. При этом положении затягивают винт 9 до полною упора. Благодаря такой конструкции происходит перемещение щитов относительно друг к другу по плоскостям концевых ребер 2, исключая перейад основных рабочих поверхностей. Более четкая фиксация рабочих поверхностей щитов обеспечивается наличием в них со стороны палубы перекрещивающихся накладок 12.

В случае наличия в щитах накладок 12 распалубка производится укрупненными па15 неля ми.

1. Опалубка для бетонирования монолитных железобетонных сооружений по авт. св. № 947356, отличающаяся тем, что, с целью упрощения технологии изготовления опалубки и улучшения качества возводимых сооружений, винтовой домкрат приспособления для выравнивания положения щитов о5 снабжен опорной П-образной пятой, гайкой и ползуном, а скоба — направляющими, причем винт домкрата выполнен со сферической канавкой, в которой установлена

П-образная пята с возможностью поворота относительно оси винта, а ползуны жест30 ко прикреплены к гайке и размещены в направляющих скобы.

2. Опалубка по п. 1, отличающаяся тем, что смежные щиты со стороны палубы снабжены перекрещивающимися накладкамии.
