Устройство для перекрытия трубопровода

Устройство для перекрытия трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводному транспорту, а именно к устройствам для локализации места повреждения трубопровода при ремонтных работах без его опорожнения. Цель изобретения - повышение надежности за счет автоматического отключения оболочки от линии подачи рабочей среды. При раскачке оболочки 1 по достижении максимально допустимого давления происходит разрушение вставки 6, при этом тяга 4 зацепом 5 упирается в упор 11, не позволяя оболочке 1 расширяться в осевом направлении, гарантируя тем самым надежность достигнутого уплотнения трубопровода 15. При этом клапан 8 под действием освобожденной пружины закрывается и толкателем, воздействуя на фиксаторы, расфиксирует муфту 9, освобождая линию 10. По окончании ремонтных работ давлением перекачки оболочка 1 перемещается из зоны ремонта в камеру приема. Эффективность устройства обеспечивается за счет быстрого и надежного проведения ремонтных работ на трубопроводе, простоты конструкции и эксплуатации. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 F 16 1 55/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4609480/24-29 (22) 28.11.88 (46) 30.09.90. Бюл. № 36 (71) Специальное конструкторское бюро по механизации и автоматизации технологических операций при транспорте и хранении нефтепродуктов «Транснефтеавтоматика» (72) М. С. Миндлин, Н. P. Гальперин, В. Б. Белоусов и М. Э., Шварц (53) 621.646.2 (088.8) (56) Патент ГДР № 233627, кл. F 161 55/10, 1986. (54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ

ТРУБОПРОВОДА (57) Изобретение относится к трубопроводному транспорту, а именно к устройствам для локализации места повреждения трубопровода при ремонтных работах без его опорожнения. Цель изобретения — повыше„.80„„1596172 А 1

2 ние надежности за счет автоматического отключения оболочки от линии подвода рабочей среды. При раскачке оболочки 1 по достижении максимально допустимого давления происходит разрушение вставки 6.

При этом тяга 4 зацепом 5 упирается в упор 11, не позволяя оболочке 1 расширяться в осевом направлении, гарантиоуя тем самым надежность достигнутого уплотнения трубопровода 15. При этом клапан 8 под действием освобожденной пружины закрывается и толкателем, воздействуя на фиксаторы, расфиксирует муфту 9, освобождая линию 10. По окончании ремонтных работ давлением перекачки оболочка 1 перемешается из зоны ремонта в камеру приема. Эффективность устройства обеспечивается за счет быстрого и надежного проведения ремонтных работ на трубопроводе, простоты конструкции и эксплуатации. 2 ил.

1596172

Изобретение относится к трубопроводному транспорту и может найти применение для перекрытия трубопровода и локализации места проведения ремонтных работ без опорожнения трубопровода.

Цель изобретения — повышение надежности за счет автоматического отключения оболочки от линии подвода рабочей среды при упрощении эксплуатации.

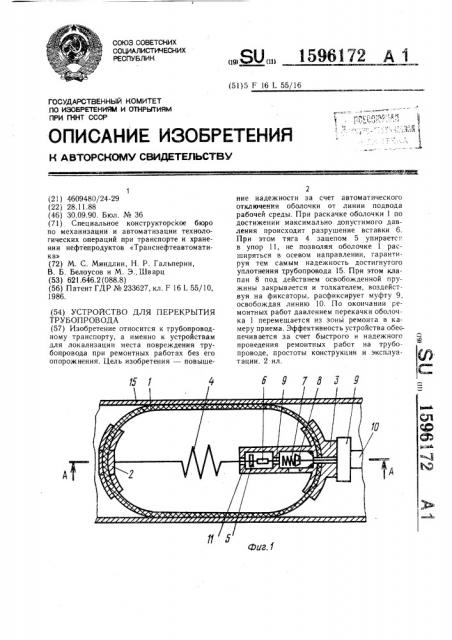

На фиг. I изображено устройство в трубопроводе, общий вид; на фиг. 2 — сечение

А — А на фиг. 1.

Устройство содержит эллипсообразную эластичную оболочку 1 с усилительными крышками 2 и 3 по торцам. Упругая тяга 4 закреплена с одчой стороны к крышке 2, а с другой — через последовательно расположенные зацеп 5 и калиброванную на разрывное усилие вставку 6 с подпружиненным пружиной 7 запорным клапаном 8, установленным в крышке 3, к которой через разъемную муфту 9 подключена линия 10 подачи рабочей среды под давлением. К крышке 3 с внутренней стороны оболочки 1 закреплен направляющий корпус с. упором 11 на конце для взаимодействия с зацепом 5. Клапан 8 снабжен толкателем 12 для взаимодействия с поворотными подпружиненными фиксаторами 13, смонтированными на внутренней поверхности муфты 9, герметизируемой уплотнением 14. Усилие, развиваемое тягой 4, выше жесткости пружины 7, что обеспечивает открытое положение клапана 8.

Устройство работает следующим образом.

Оболочка 1 с пристыкованной к ней линией 10 вводится через заранее выполненное отверстие в полость трубопровода

15 через запорную арматуру (не показано) и соединяется с источником среды высокого давления (не показано). Производится раскачка устройства. Калиброванная вставка 6 расчитывается на усилие разрыва го порога максимально допустимого давления для оболочки 1 на ее разрыв с учетом надежной герметизации полости трубопровода 15 от статического давления продукта в нем при заданной конструкционной характеристике материала оболочки

1 на растяжение.

Упругая тяга 4, стягивая крышки 2 и 3, обеспечивает преимущественное расширение оболочки 1 в радиальном направлении и тем самым достижение уплотнения полости трубопровода 15. По достижении максимально допустимого значения д" âëåíèÿ внутри оболочки, гарантирующего по расчету надежность уплотнения, происходит разрушение вставки 6. При этом тяга 4 зацепом 5 сцепляется с упором 11, не позволяя оболочке расширяться в осевом направлении.

Клапан 8 под действием освобожденной пружины 7 закрывается и толкателем 12, воздействуя на фиксации !3, расфиксирует муфту 9. Линия 10 с муфтой 9 выводится из трубопровода 15.

После окончания ремонтных работ запорная арматура перекрывается. При возооновлении давления перекачки, нод действием последнего оболочка 1 из зоны ремонта перемещается в камеру приема готочных устройств трубопровода 15.

Формула изобретения

Устройство для перекрытия трубопровода, содержащее эллипсообразную эластичную оболочку с усилительными крышками по торцам, между которыми закреплена упругая тяга, причем к одной крышке через запорный клапан подключена линия подвода рабочей среды под давлением, отличающееся тем, что, с целью повышения надежности за счет автоматического отключения оболочки от линии подвода рабочей среды, упругая тяга одним концом соединена с подпружиненным запорным органом клапана через последовательно расположенные зацеп и калиброванную на разрывное усилие вставку, причем в полости оболочки размещен связанный с крышкой упор для взаимодействия с зацепом, а запорный орган клапана снабжен толкателем со стороны линии подвода, в которой установлена муфта разъема с подпружиненными фиксаторами, взаимодействующими с толкателем.
