Способ определения напряженности переменного магнитного поля в рабочем зазоре магнитной головки

Способ определения напряженности переменного магнитного поля в рабочем зазоре магнитной головки

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению, а именно к технологическому процессу производства магнитных головок для контроля магнитных головок. Целью изобретения является повышение точности определения напряженности магнитного поля в рабочем зазоре. Пропускают переменный ток через одну полуобмотку, измеряют напряжение на другой полуобмотке, отключают ток, проходящий через одну из полуобмоток, измеряют напряжение на другой полуобмотке при воспроизведении низкочастотной сигналограммы с известным потоком короткого замыкания и определяют напряженность переменного магнитного поля в рабочем зазоре магнитной головки по формуле H G=U 2 .LJ 2/GU 1F кз, где H G - напряженность магнитного поля в рабочем зазоре магнитной головки

U 1 - напряжение на полуобмотке при пропускании тока в другой полуобмотке

U 2 - напряжение при воспроизведении сигналограммы на полуобмотке, с которой снималось напряжение U 1

F кз - заданный поток короткого замыкания сигналограммы

L - индуктивность полуобмотки, в которой пропускался ток

J - величина заданного тока, пропускаемого через полуобмотку при измерении U 1

G - геометрическая ширина рабочего зазора магнитной головки.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 11 В 5/455

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

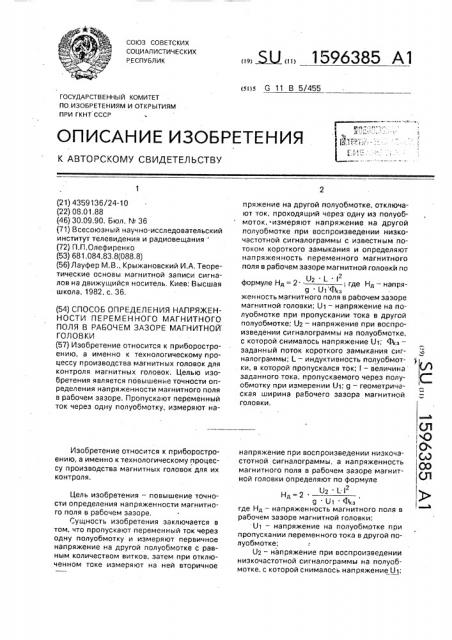

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
