Патент ссср 159656
Патент 159656
Классы МПК
Патент ссср 159656
Иллюстрации
Реферат

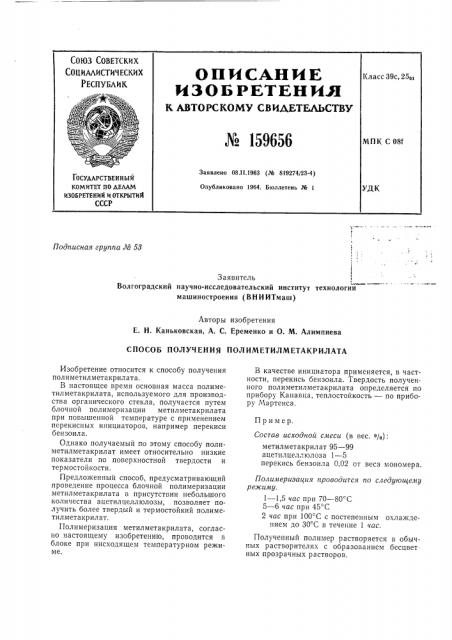

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
OIINCAHNE
ИЗОБ РЕТЕНИЛ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159656
Класс 39с, 25вт
МПК С 08f
Заявлено 08Л!.1963 (Эй 819274/23-4)
Опубликовано 1964. Бюллетень K 1
ГОСУДАРСТВЕННИК
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УЛК
Подписная группа № 58
Заявитель
Волгоградский научно-исследовательский институт технологии машиностроения (В Н И ИТмаш) Авторы изобретения
Е. Н. Каньковская, А. С. Еременко и О. М. Алимпиева
СПОСОБ ПОЛУЧЕНИЯ ПОЛ ИМЕТИЛМЕТАКРИЛАТА
Пример.
Изобретение относится к способу получения полиметилметакрилата, В настоящее время основная масса полиметилметакрилата, используемого для производства органического стекла, получается путем блочной полимеризации метилметакрилата при повышенной температуре с применением перекисных инициаторов, например перекиси бензоила.
Однако получаемый по этому способу полиметилметакрилат имеет относительно низкие показатели по поверхностной твердости и термостойкости.
Предложенный способ, предусматривающий проведение процесса блочной полимеризации метилметакрилата в присутствии небольшого количества ацетилцеллюлозы, позволяет получить более твердый и термостойкий полиметил м ет акр ил ат.
Полимеризация метилметакрилата, согласно настоящему изобретению, проводится в блоке при нисходящем температурном режиме.
В качестве инициатора применяется, в частности, перекись бензоила. Твердость полученного полиметилметакрилата определяется по прибору Канавца, теплостойкость — по прибору Мартенса.
Состав исходной смеси (в вес. %): метилметакрилат 95 — 99 ацетилцеллюлоза 1 — 5 перекись бензоила 0,02 от веса мономера.
Полимеризаиия проводится по следующему режиму.
1 — 1,5 час при 70 — 80 С
5 — 6 час при 45 С
2 час при 100 С с постепенным охлаждением до 30 С в течение час.
Полученный полимер растворяется в обычных растворителях с образованием бесцвет ных прозрачных растворов. № 1 59656
Предмет изобретения
Предлагаемое Промышленоргстекло ное оргстекло
Свойства
Твердость по Канавцу, кг, ммв
Теплостойкость по Мартенсу, С
7-6
13,6-15,0
90-100
40-60
Составитель В. Филлимонов
Техред T. П. Курилко Корректор P. T. Келембет
Редактор П. Вербова
Подп. к печ. 23!I — 64 г. Формат бум. 60Х90 /в Объем 0,11 изд. л.
Заказ 3171/16 Тираж 550 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2
Данные по твердости и теплостойкости полученных полимерных оргстекол по сравнению с получаемыми в промышленности показаны в таблице.
1. Способ получения полиметилметакрилата путем блочной полимеризации метилметакрилата при повышенной температуре с применением перекисных инициаторов, о т л и ч а югц и и с я тем, что, с целью увеличения твердости и теплостойкости конечного продукта, процесс полимеризации проводят в присутствии ацетилцеллюлозы.
2. Способ по п. 1, отл ич а ю ш и и ся тем, что ацетилцеллюлозу берут в количестве 1—
5% от веса мономера.
