Патент ссср 159725

Патент ссср 159725

Иллюстрации

Показать все

Реферат

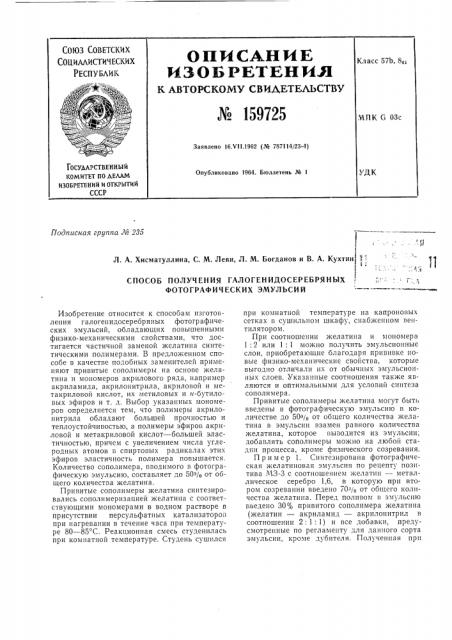

Союз СоВетских

Социллистических

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕни Н

К АВТОРСКОМУ СВИ,АЕТЕЛЬСТВУ № 159725

Класс 57b, 8в, 3lHK Gi 03c

Заявлено 16.VI 1.1962 (№ 787114/23-4) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Онубликовано 1964. Бюллетень № 1

УДК

Подписная группа М 235

Л. А. Хисматуллина, С. М. Леви, Л. М. Богданов и В. А. Кухтин

СПОСОБ ПОЛУЧЕНИЯ ГАЛОГЕНИДОСЕРЕБРЯНЫХ

ФОТОГРАФИЧЕСКИХ ЭМУЛЬСИЙ г;;

Изобретение относится к способам изготовления галогенидосеребряных фотографических эмульсий, обладающих повышенными физико-механическими свойствами, что достигается частичной заменой желатина синтетическими полимерами. В предложенном способе в качестве подобных заменителей применяют привитые сополимеры на основе желатина и мономеров акрилового ряда, например акриламида, акрилонитрила, акриловой и метакриловой кислот, их метиловых и н-бутиловых эфиров и т. д. Выбор указанных мономеров определяется тем, что полимеры акрилонитрила обладают большей прочностью и теплоустойчивостью, а полимеры эфиров акрилавой и метакриловой кислот — большей эластичностью, причем с увеличением числа углеродных атомов в спиртовых радикалах этих эфиров эластичность полимера повышается.

Количество сополимера, вводимого в фотографическую эмульсию, составляет до 50% от общего количества желатина.

Привитые сополимеры желатина синтезировались сополимеризацией желатина с соогветствующими мономерами в водном растворе в присутствии персульфатных катализаторов при нагревании в течение часа при температуре 80 — 85 С. Реакционная смесь студенилась при комнатной температуре. Студень сушился при комнатной температуре на капроновых сетках в сушильном шкафу, снабженном вентилятором.

При соотношении желатина и мономера

1:2 или 1: 1 можно получить эмульсионные слои, приобретающие благодаря прививке новые физико-механические свойства, которые выгодно отличали нх от обычных эмульсионных слоев. Указанные соотношения также являются и оптимальными для условий синтеза сополимера.

Привитые сополимеры желатина могут быть введены в фотографическую эмульсию в количестве до 50о/, от общего количества желатина в эмульсии взамен равного количества желатина, которое выводится из эмульсии; добавлять сополимеры можно на любои стадии процесса, кроме физического созревания.

Пример 1. Синтезирована фотографическая желатиновая эмульсия по рецепту позитива МЗ-3 с соотношением желатин — металлическое серебро 1,6, в которую прн втором созревании введено 70 /о от общего количества желатина. Перед поливом в эмульсию гведено 30% привитого сополнмера желатина (желатин — акриламид — акрилонитрил в соотношении 2:1:1) ti все добавки, предусмотренные по регламенту для данного сорта эмульсии, кроме дубнтеля. Полученная прн,% 159725 этих условиях пленка обладала следующими свойствами:

Опыт контроль- с калориметный ром

0,95

1,8

0,05

1,1

1,6

0,05

Sd„,, 7

D„

Температура сползания слоя, -С

Прочность набухшего слоя, г

Время проявления, лшн

Dî больше 100

3,20

1,2

0,01

120

400

3,60

1,4

0,02

2,0

3,80 0,03

Температура сползания слоя "С .

Слой сошел с подложки больше 100 набухшего

Прочность слоя, г.

150

Пример 2. Синтезирована фотографическая желатиновая эмульсия по рецепту позитива МЗ-3 со соотпошением желатин — металлическое серебро 1,б, в которой во второ» созревании содержалось 75>/0 общего количества желатина. Перед поливом в эмульсию было введено 25о/, натриевой соли nput ïòîãî сополимера желатина (желатин — мстнлмстакрнлат — метакриловая кислота в соотношении 2: 1: 1) и все добавки, предусмотренные регламентом для данного сорта эмульсии.

Полученная пленка обладала следующими свойствами:

Опыт м

t,сп,о it,сп о

4 о о о о

4 о о о

t, cn

65 1 1ЯО, 64 70

400

Контрольный

С сополимером

87 170, 79 80

500

Опыт контроль- с привитым ный опыт сополимером

84 150 67 70

84 180

Контрольный

74 1 440

84 480

1,3

2,9

0,03

3,25

С сополимером

0,85

2,4

0,02

3,9

76 100

Больше 100

150

100

100

П р и мер 3. Синтезирована фотографическая эмульсия по рецепту ФТ-30 с соотношением желатин — металлическое серебро 1,3, в которую введено при втором созревании

70% общего количества желатина. Перед поливом в эмульсию введено 30о/р натриевой

Sd„,.

D;„

Нанос серебра, г л - .

Температура сползания слоя, С .

Прочность набухшего .слоя, г

Набухаемость (относи- тельная), эо .

Физико-химические свойства слоя после обработки при

400 С соли сополимера желатина — соотношение желатин — метилметакрилат — метакриловая кислота, как 2: 1: 1, и все добавки, предусмотренные регламентом для данного сорта эмульсии. Эмульсия была нанесена на подложку с нанесением б,8 г/мг серебра и обладала следу.ющими фотографическими свойствами:

Полученная пленка была исследована tta раздубливание при фотографической обработке при разных температурах.

Ниже приведена температура сползания и прочность набухшего эмульсионного слоя пленки ФТ-30 при фотографической обработке.

Температура обработки, -С

20 "-0 40

Влажный эмульсионный слой

Эмульсионный слой, высушенный после обработки

Предмет изобретения

Способ получения галогенидосеребряных фотографических эмульсий по обычной технологии, отличаю щи йся тем, что, с цельку улучшения физико-механических свойстг, эмульсий, в нее после физического созревания вводят привитые сополимеры желатина с различными мономерами акрилового ряда, например эфирами акриловой и метакриловой кислот, метакриловой кислотой, акрилонитрилом, акриламидом и т. д. в соотношении желатин: мономер 1: 2 или 1: 1, в количестве до

50% от общего количества желатина.
